折尺被卷尺取代了吗？——木工测绘工具，量具，木折尺，折叠尺Folding ruler【木工工具词条】

词条主题：折尺

所属分类/关键词：量具、木折尺、测量工具 、长度量具、木工工具、 折叠尺

编者寄语：

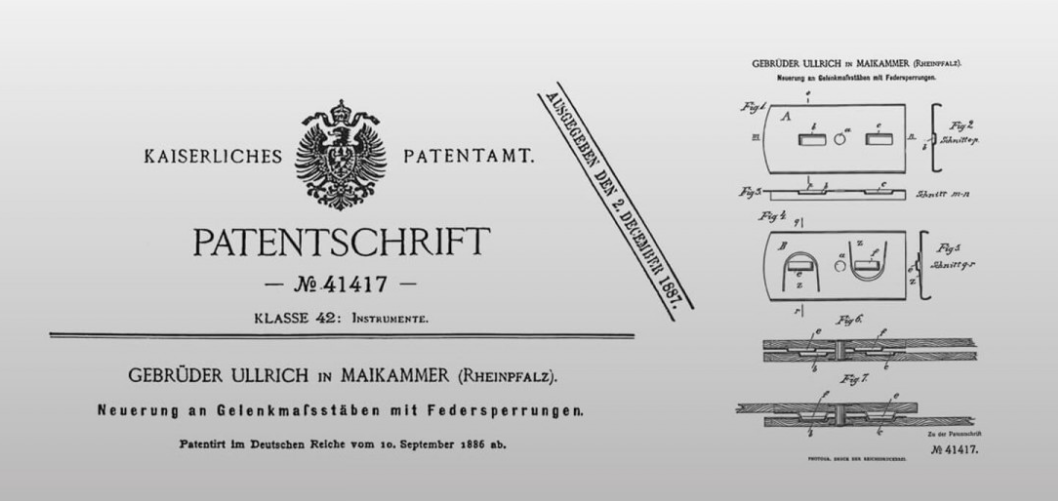

查阅20世纪以来的木工书籍，其中鲜见清以前使用折尺的记载，但进入20世纪后，木工折尺已频繁见于各类木工技能书籍。据载，现代折叠尺由德国工业家约翰内斯·安东·乌尔里希（Johannes Anton Ullrich）于1851年发明。由此推测，折尺在国内的广泛应用，很可能始于18世纪末或19世纪初，伴随工业革命的浪潮而来。‍

近现代折尺被认为是现代钢卷尺的前身。在卷尺普及前，它是可便携长距离测量的主流解决方案。尽管在通用领域已被卷尺大量取代，但在建筑放样、木工精细制作等需要刚性支撑和稳定角度的专业场合，折尺仍有其不可替代的价值。

基本信息：

专业名称：折尺（Folding ruler）

通用名称：折叠尺、木折尺

图例：

详情介绍：

简述：

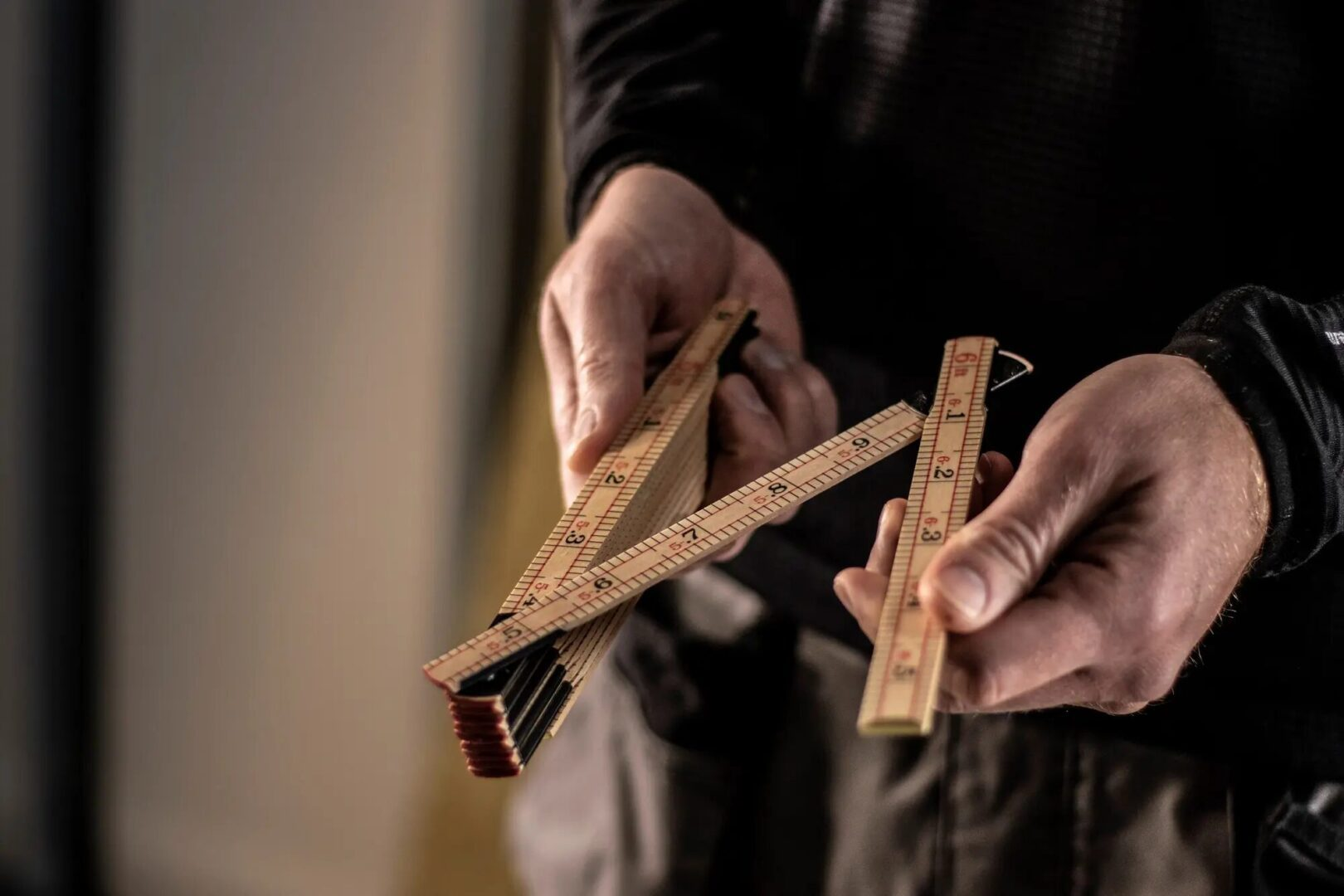

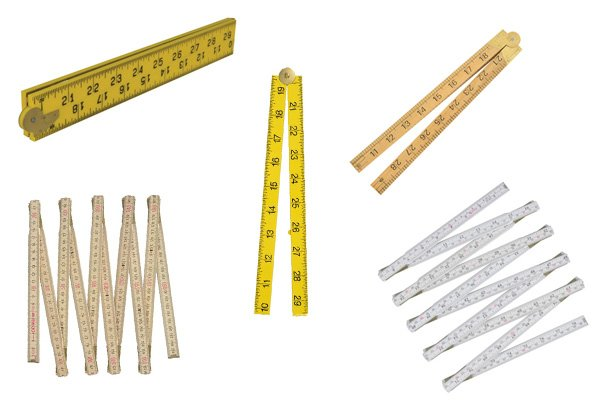

折尺在过去由于可折叠，方便携带，是木工较为常用的工具之一，常见规格有四折、六折、八折等，测量长度有500一1000mm不等，部分特殊规格可延长至3000mm。传统多为木制（故称木折尺），现代则广泛采用工程塑料、纤维复合材料或金属制造，更加耐用且防潮。

它们通常标有公制或英制单位，或两者兼有。部分折尺还会根据其用途有其他标记。它既能进行直线测量，也可凭借其刚性测定或转移角度，尤其适用于需要稳定支撑的场合（如建筑放样），因此在卷尺普及后，仍在特定专业领域保持着不可替代的地位。

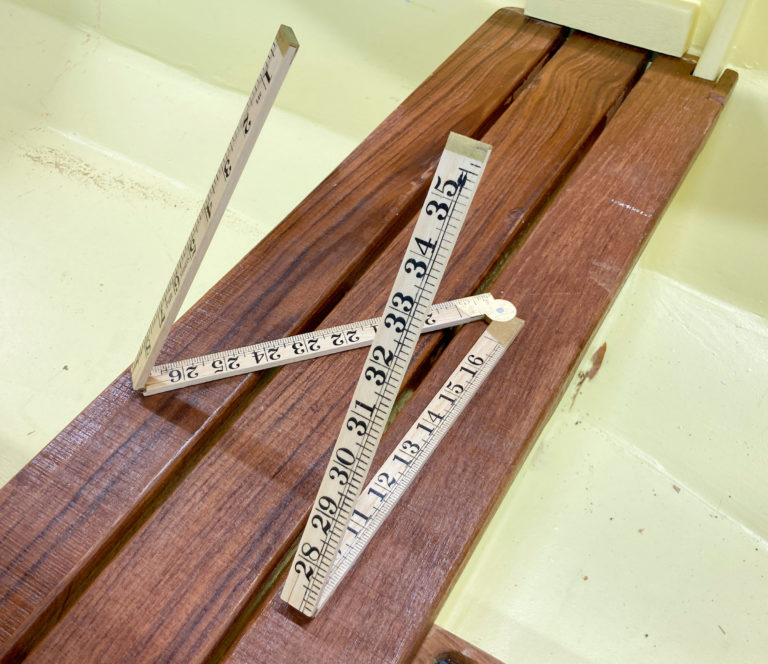

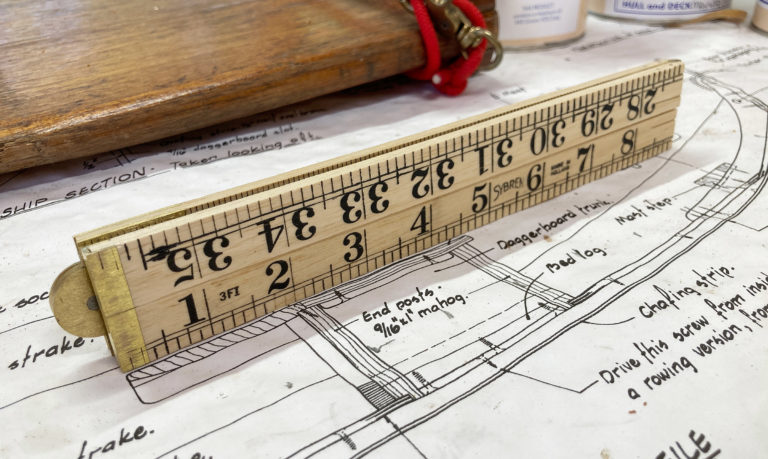

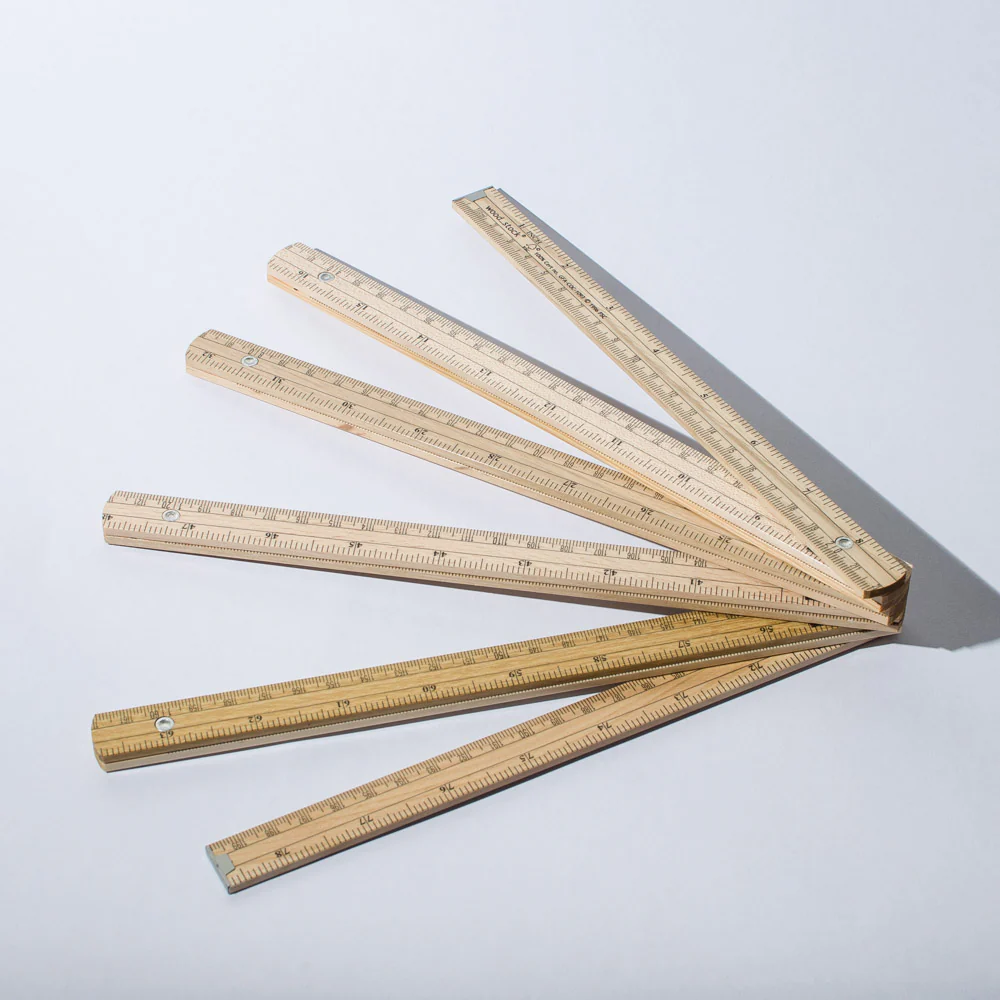

图注：一把来自船厂“由椴木和黄铜”制作而成的老式折叠尺   图源：一把老式折叠尺

功能：长度测量、标记画线、测定角度

搭配：画线笔、量角器

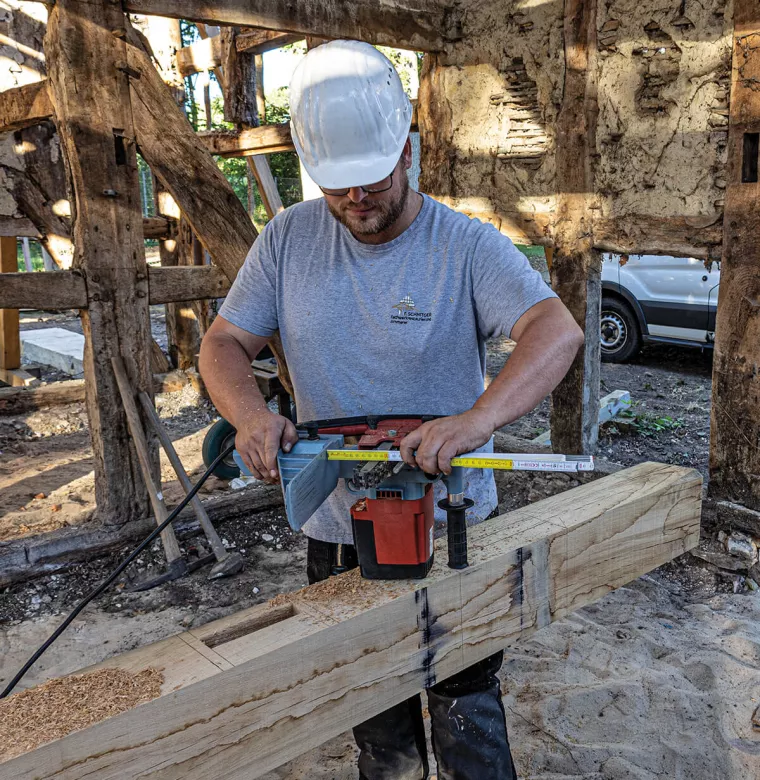

适用范围：广泛适用于木工、家具制作、建筑装修、园艺、DIY手工等需要中等精度线性测量和角度测定的场景。尤其适合现场作业及需要频繁取用、对工具刚性有要求的工序。

参数规格：

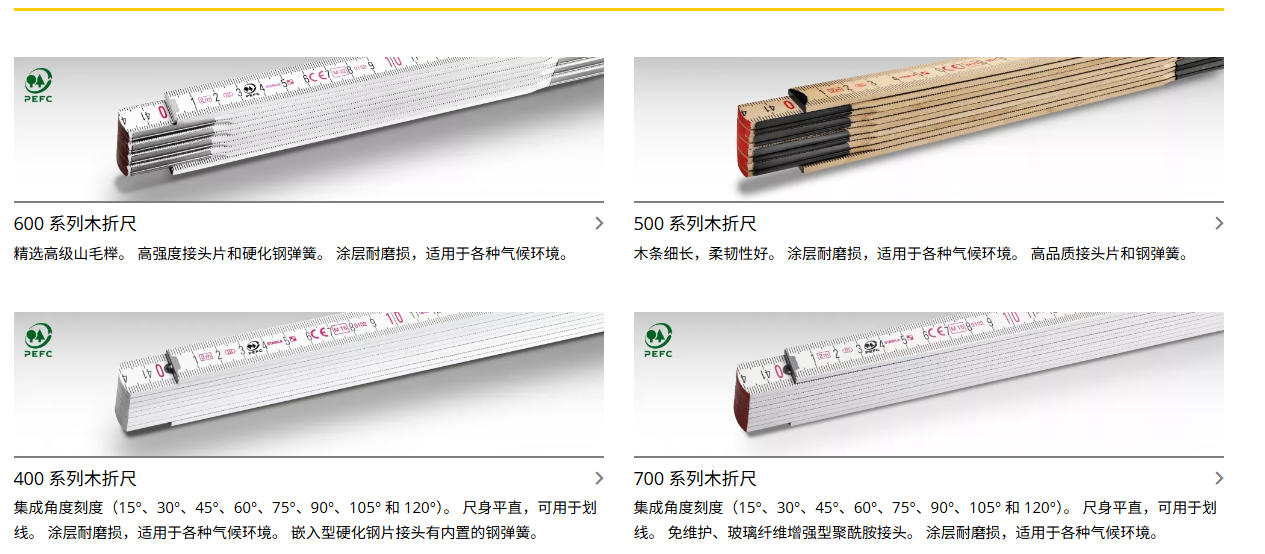

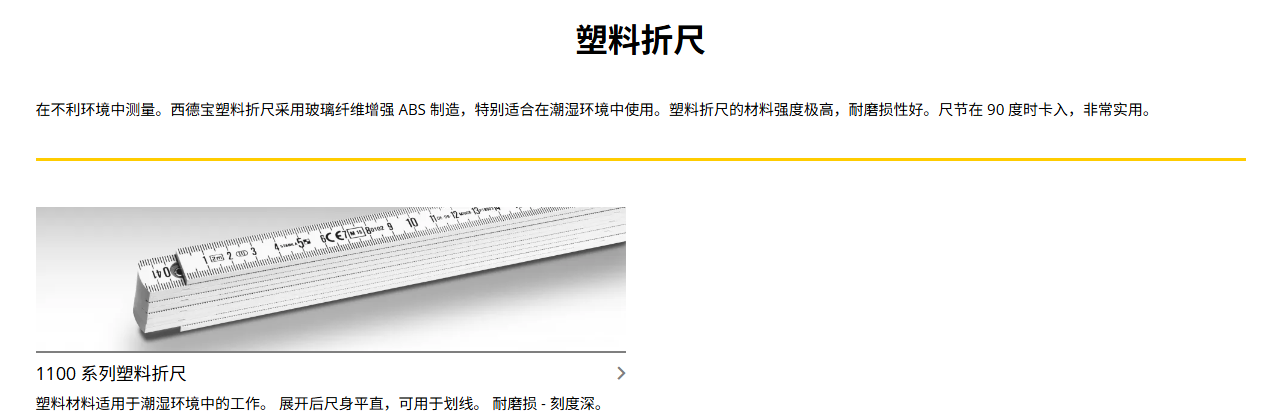

参考西德宝系列折尺：

特殊注解：

1.木折尺的制作宜用尺身坚硬、干燥的木材制作；表面平整光洁，刻线、数字清晰；连接处紧密、牢固，并转动灵活；尺身展开后应平直，无自动折回现象。

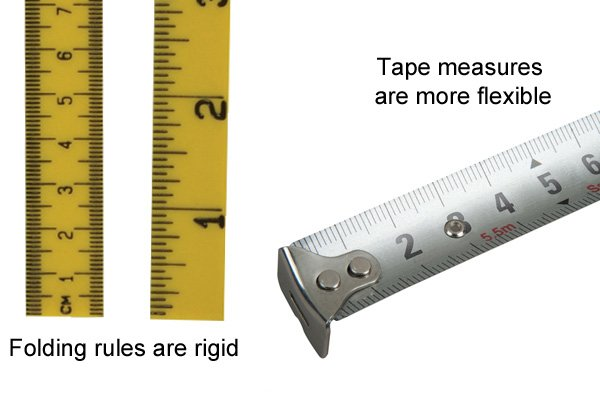

2.基于其刚性的特质，折尺展开锁定后尺身坚固挺直，可跨越间隙或向上延伸测量，不易弯曲。

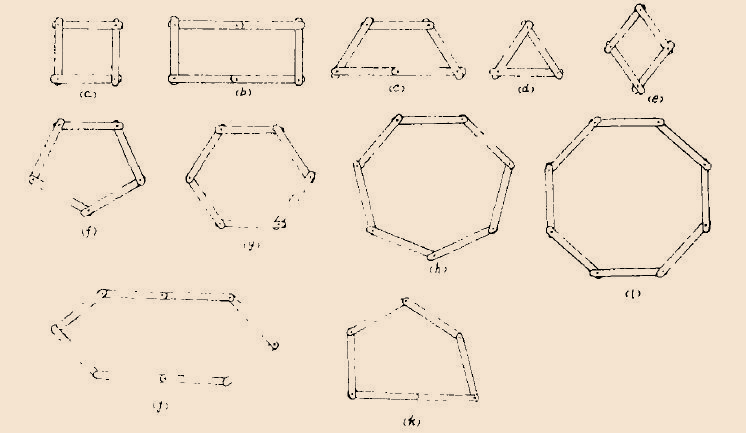

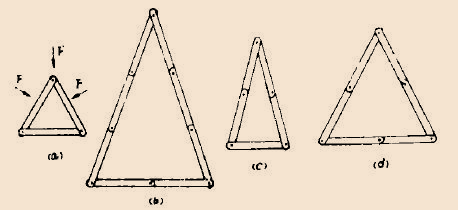

3.在数学教学中，利用木折尺可以很方便地组成各种平面图形、立体图形等各种教具模型，作一些数学教学演示，进行直观性教学。例如，用木折尺组成多种平面图形，在教学中用木折尺分别组成正方形、矩形、梯形、三角形、菱形、正五边形、正六边形、正七边形、正八边形和其它一些多边形等平面图形。

注意事项：

1. 新购或久置后，应将折尺完全展开，与高精度基准尺比对，检查累积误差和铰链松动情况。

2. 测量时确保尺身完全展开并锁紧，紧贴被测面，视线垂直刻度读数，避免视差。

3. 木尺防潮防曝晒；金属尺防锈；避免用尺身作为杠杆或敲击工具，防止铰链变形。

使用方法：

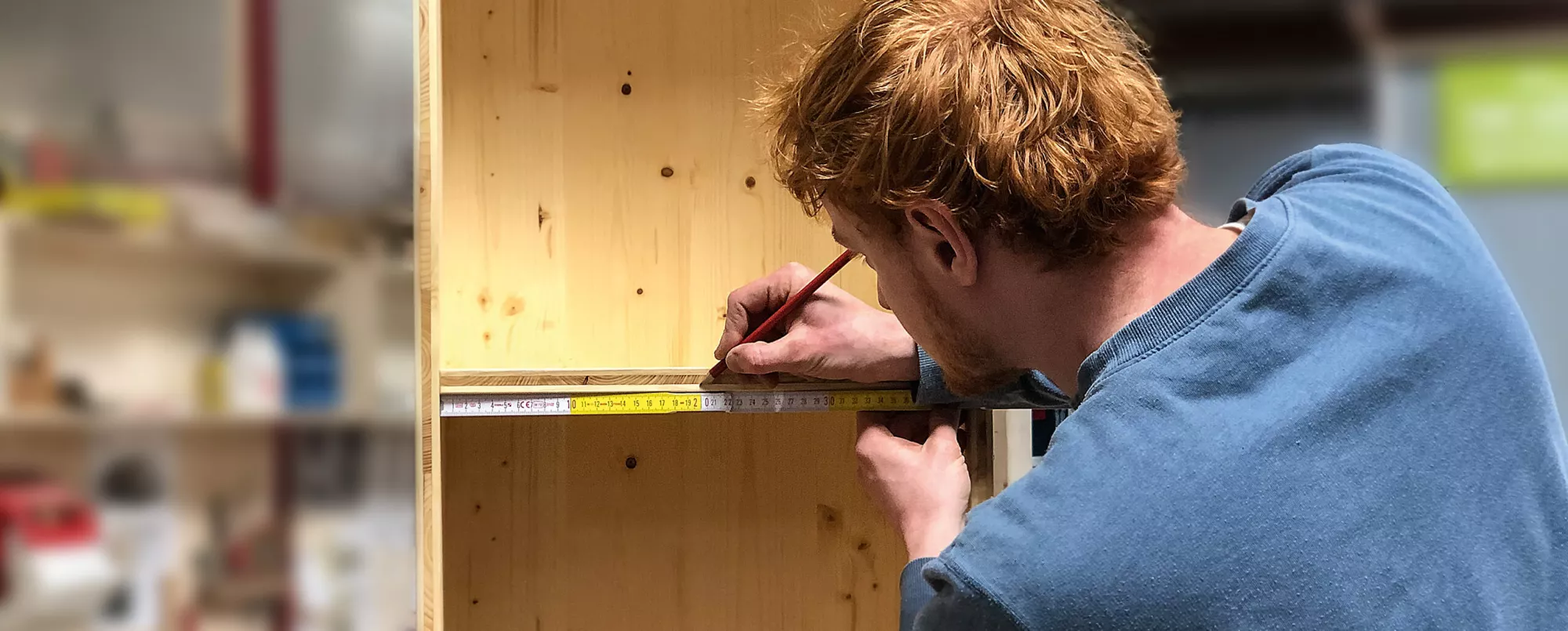

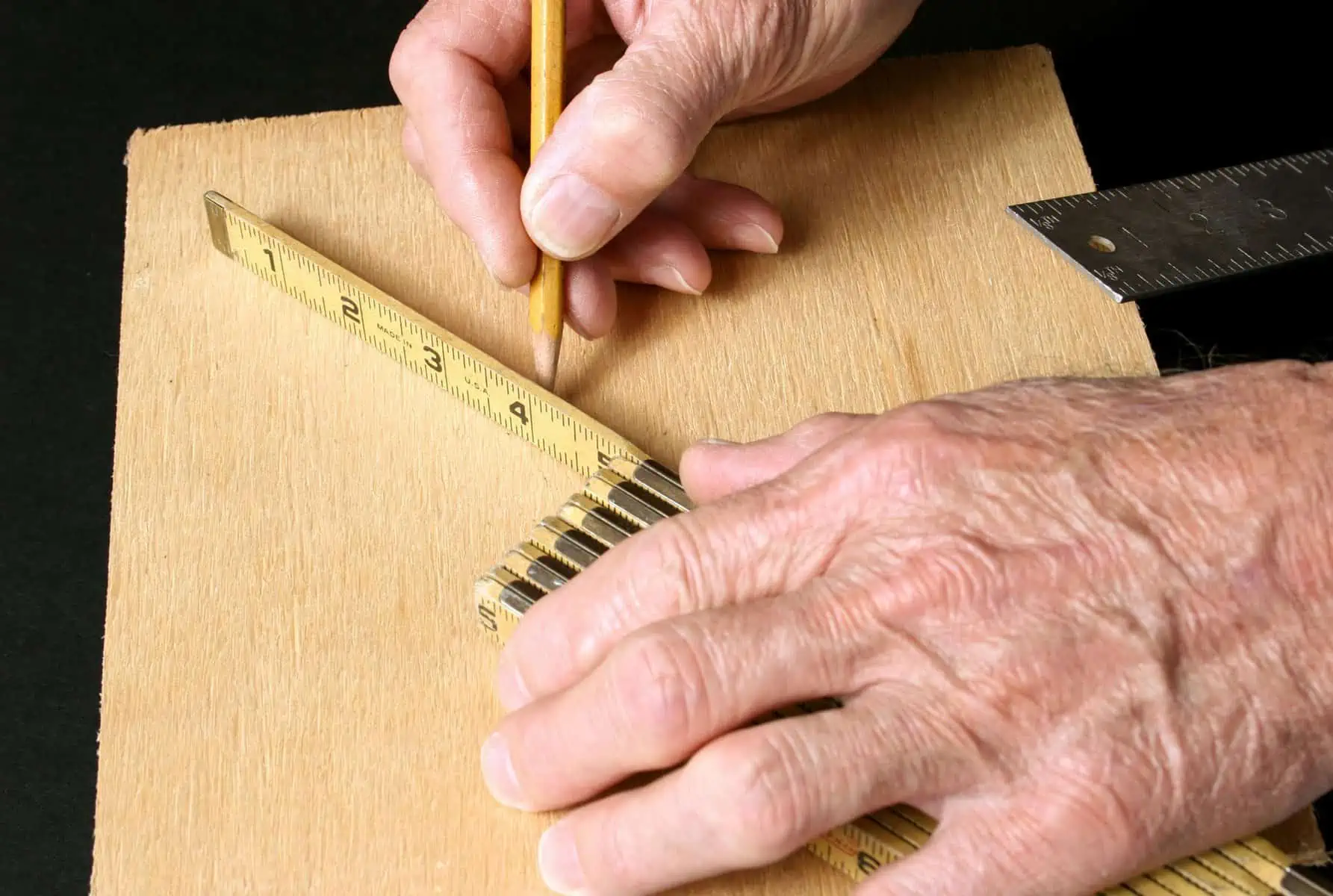

1.直线测量：

2.角度测定：

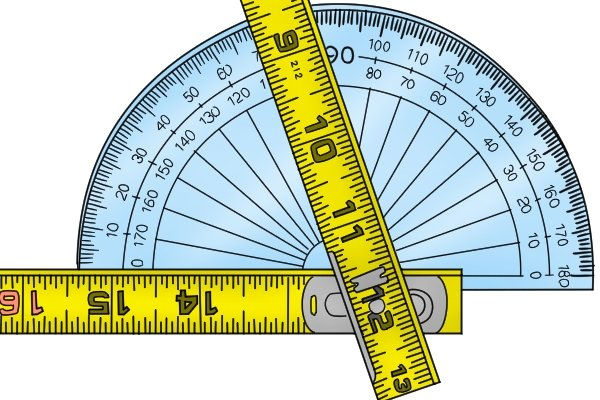

①测量：将折尺两段张开，边缘对齐待测角的两边，保持此角度，用量角器在尺身上读取。

②转移：对准角度后，保持折尺形状不变，移至工件上，沿尺边画线即可复制该角度。或者用量角器测量角度度数。

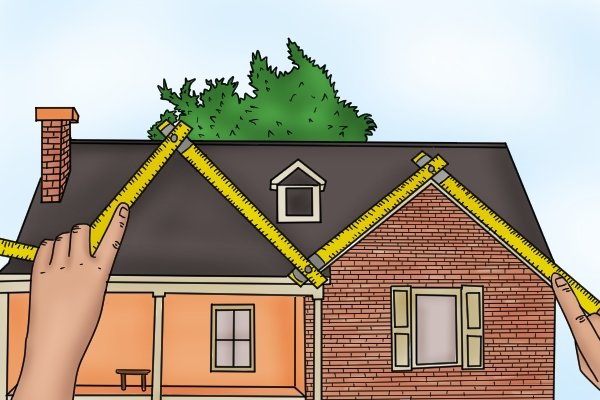

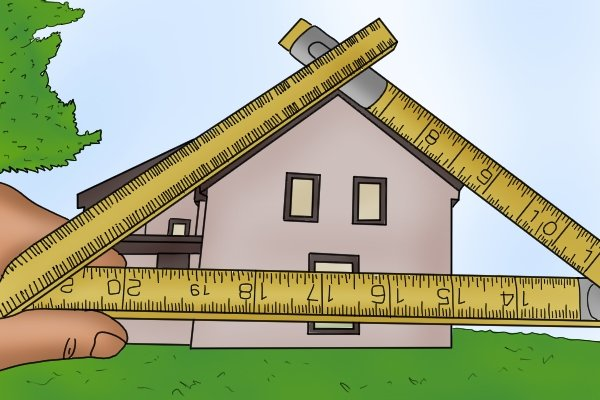

3.估测远距离角度：折尺还可以用于非常大的物体，从远处估算其角度，比如屋顶坡度或管道角度。如果你判断的是远处的角度，确保直视折尺，然后判断角度。

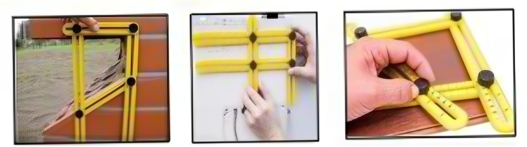

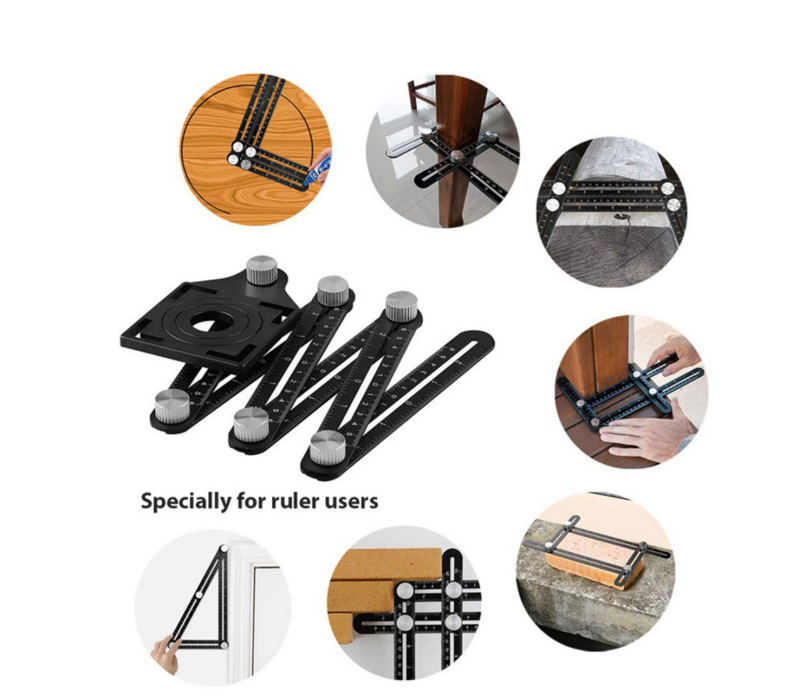

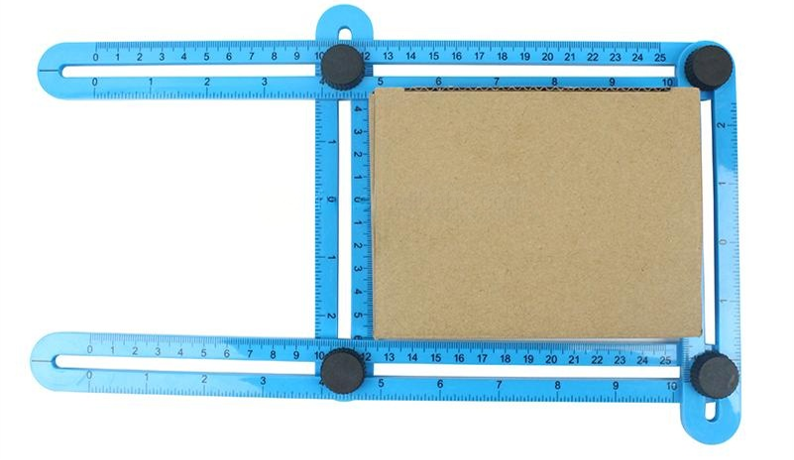

4.模拟和复刻工件角度及规格尺寸

历史溯源：
