量具《直角尺》木工测绘工具

词条主题：曲尺、直角尺

所属分类/关键词：曲尺、直角尺、测绘类工具、木工量具

编者寄语：

直角尺在我们的应用中是一项必不可少的量具，我们需要通过学习直角尺的应用范围和使用方法，辅助我们更快的进入木工学习的状态，如果对它的认识不够清晰，也会造成我们学习木工的阻碍。

基本信息：

专业名称：直角尺

通用名称：曲尺、拐尺、方尺、L尺

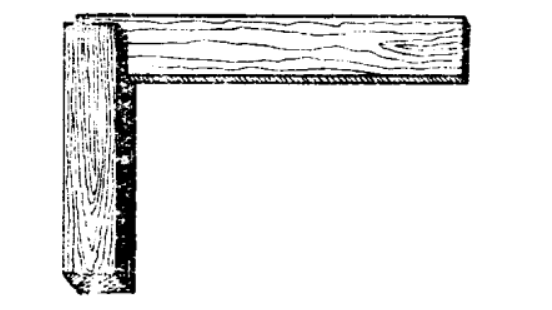

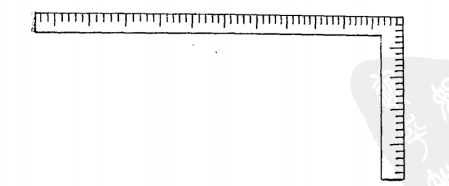

图例：

详情介绍：

简述：直角尺通常由相互垂直的尺座（尺柄）和尺页（尺翼）组成，有木制、金属或是塑料制成。

功能：测量工件方正垂直，以及表面平直度；辅助划线。

搭配：划线笔、划线刀、划线针等。

适用范围：榫卯划线、校正归方。

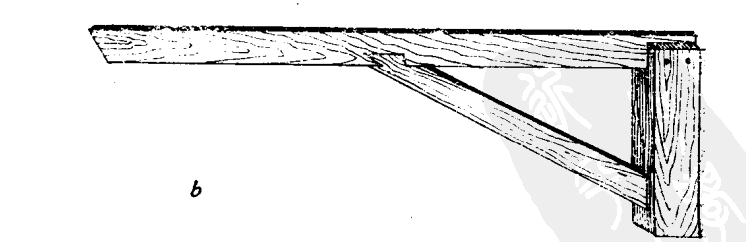

参数规格：常见的直角尺长度由150至1000mm等多种规格；尺稍长度短于300mm的小直角尺常用于校验工件是否归方垂直，如：利用角尺的内侧卡量木方；因而这种小号的直角尺也叫卡尺。尺稍较长的直角尺一般用于组装部件时校验垂直，划线时如工件数量较多，可以排成一排，一次划出多件。

特殊注解（直角尺的校正方法“重合法”）：将尺柄紧贴板材的直边，沿尺页边在版面划一直线，然后将尺柄翻转180°至相对方向，在同一点上再划一条直线。如果前后两条线重叠，即说明角尺符合90°直角标准。

注意事项：量具切记收纳好，不能磕碰跌砸，要定时校验精度。

使用方法：

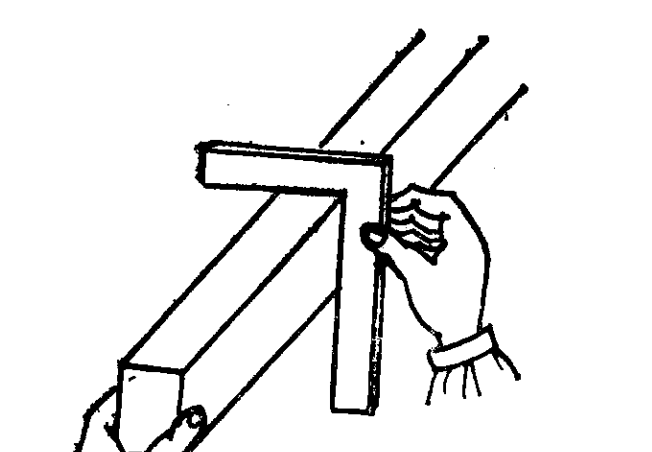

1.卡方（校验基准面）：刨削过程中，校验木方相邻的两个面是否成直角时，将角尺卡住刨削面，沿着木料的长度来回拖拉推动，目视两个基准面是否完全贴紧角尺。

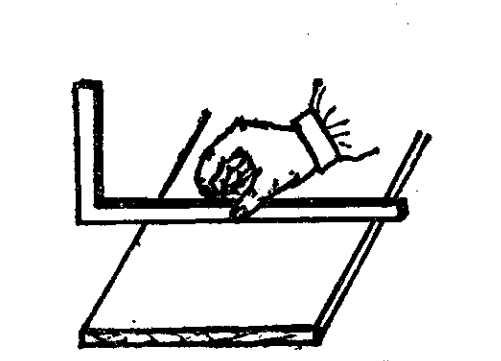

2.校验木板平直：检查较宽的木板时，将较直竖立于板面，根据透光情况目视板面与角尺中间的凹凸缝隙。

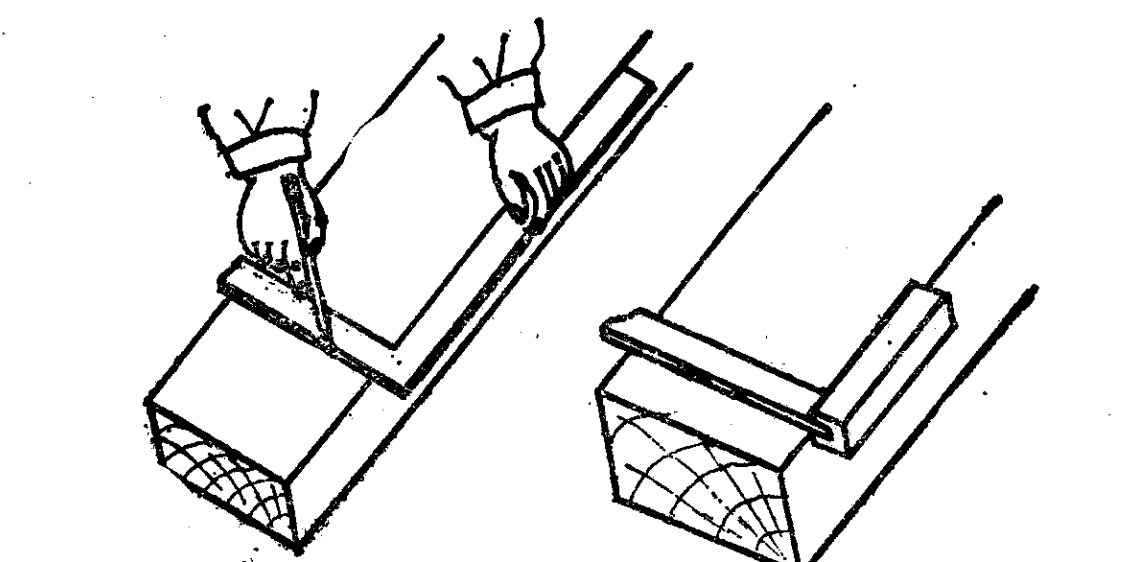

3.辅助划线：画平行线或垂直线，可借助限位块辅助划线。

相关词条：现代木工量具的种类：测量与划线工具有哪些，测绘类工具合集

参考资料：1991.木工必读.高峰.河北科学技术出版社
