木工学习网：现代木工量具种类“测量与划线工具有哪些？”测绘类工具【木工概论】

词条主题：木工量具种类，测量与画（划）线工具

所属类别/关键词：量具、测绘类工具、划线工具、木工概论

编者寄语：

量具是我们用来度量、检验木工工件尺寸的工具，除了校验尺寸外，通常用于配合划线工具使用。

关于量具的类别，我们经过多轮讨论，它既属于五金工具、也属于辅助工具、当然也属于手工工具，但是进入现代后，量具的种类和功能得到飞速的发展，作为木工环节中相对重要的一环，编者统一认为应当把量具单拉出来作为一个类别。

而关于与量具高度关联的划线工具，是否应该归类为量具？我们也经过多轮辩论，两者的功能相互交叉，又有各自的主要功能，但这两者的功能目的最终都指向“量与划”或者说是“测与绘”，是为标记测定而存在；同时从现在市面上出现非常多的兼具两者功能的“多功能量具”来说，这也让我们很难分割这两者，因此编者认为将两者统一归类为《测绘类工具》是相对合适的。

详情介绍：

按照功能需求我们可以把量具分为以下几种类型：

1.基础测量工具

2.角度测量工具

3.水平/垂直测量工具

4.精密测绘工具

5.辅助测绘量具

6.其他辅助测量工具

7.划线工具

8.圆规类

9.车床卡规

10.其他多功能量具/划线器/角度尺

分类介绍：

一、基础测量工具

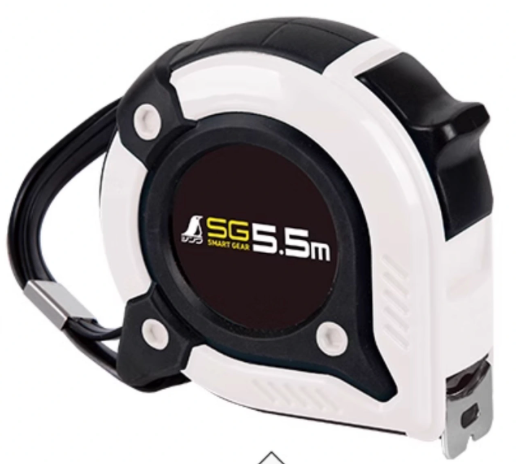

1.卷尺：常见的长度有1米、2米、3米、5米等，宽度一般在12-25毫米之间，测量范围大、携带方便。

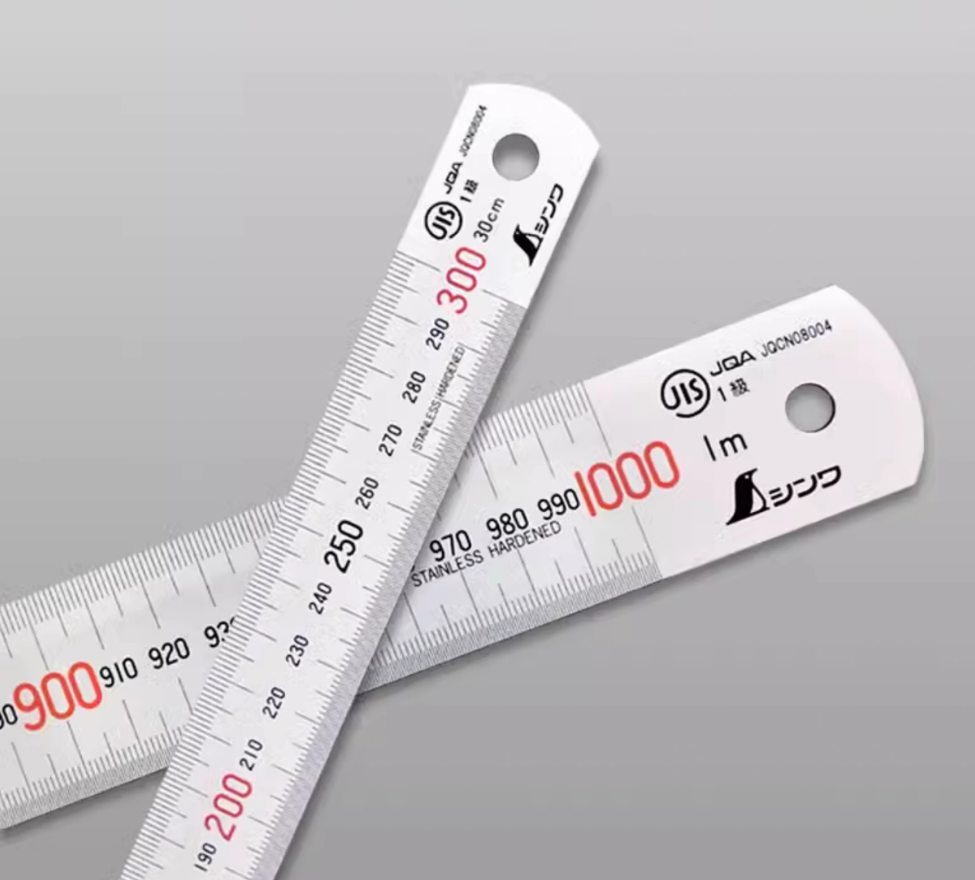

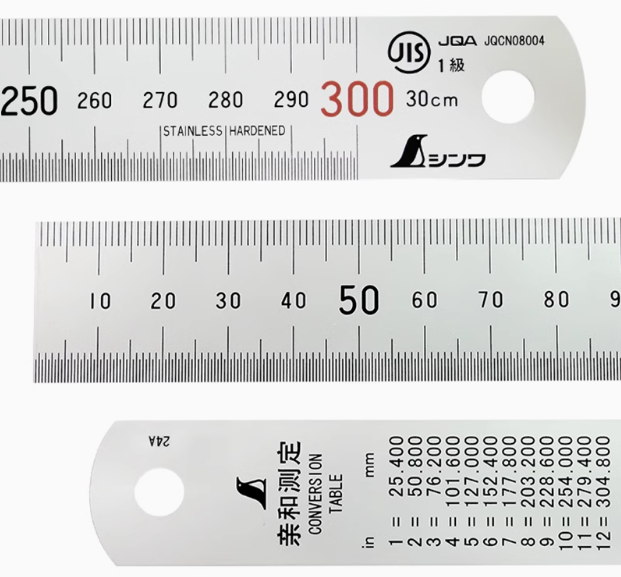

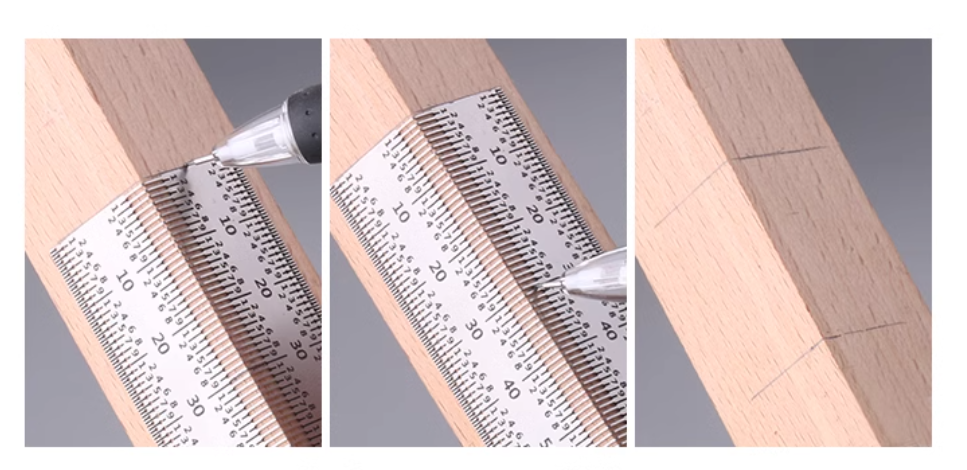

2.钢直尺：又称钢尺、直尺、钢板尺。常见尺寸有150、300、500、1000mm等规格。

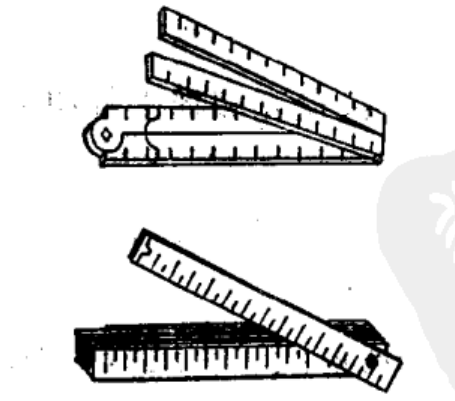

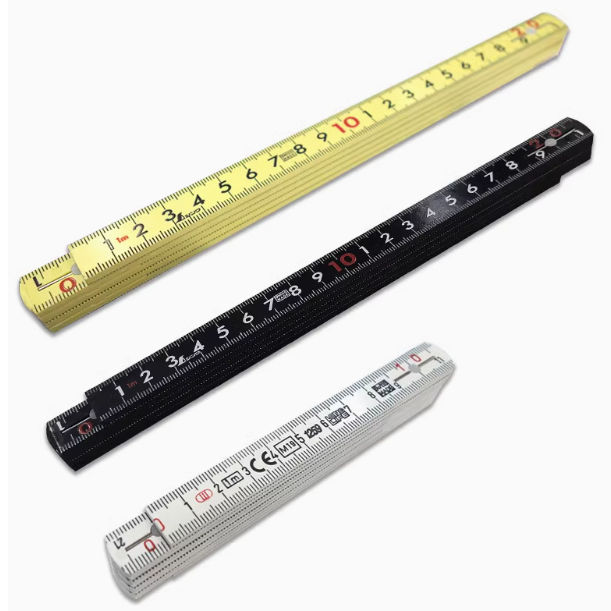

3.折尺：折尺在过去由于可折叠，方便携带，是木工较为常用的量具之一，常见规格有四折、六折、八折等，测量长度有500—1000mm不等；过去常用木制，所以也叫木折尺，现在也有采用塑料纤维等材料制成。

二、角度测量工具

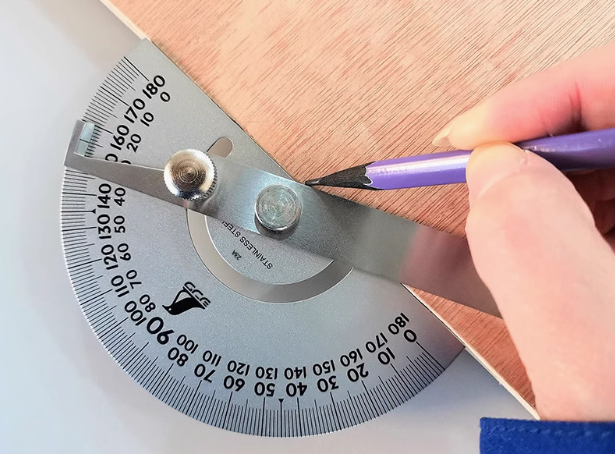

1.量角器：又称分度器、量角规，量角器用于量取工件的角度，标记划线。

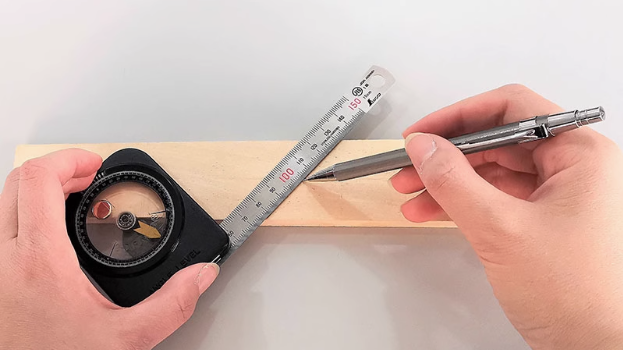

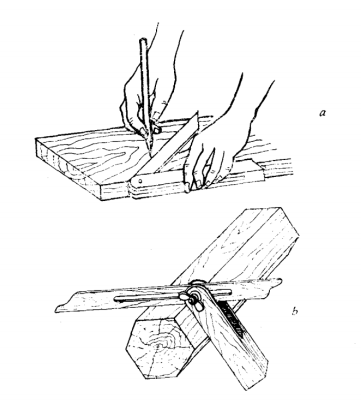

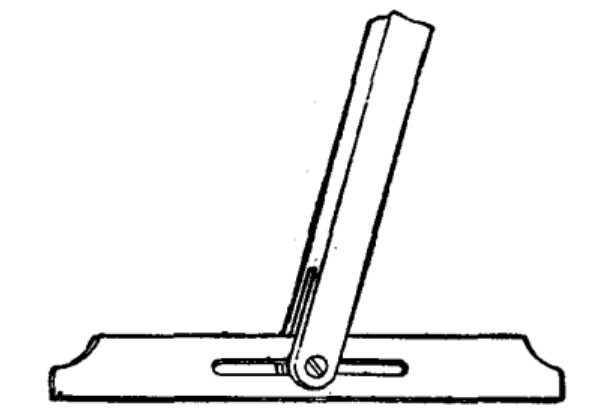

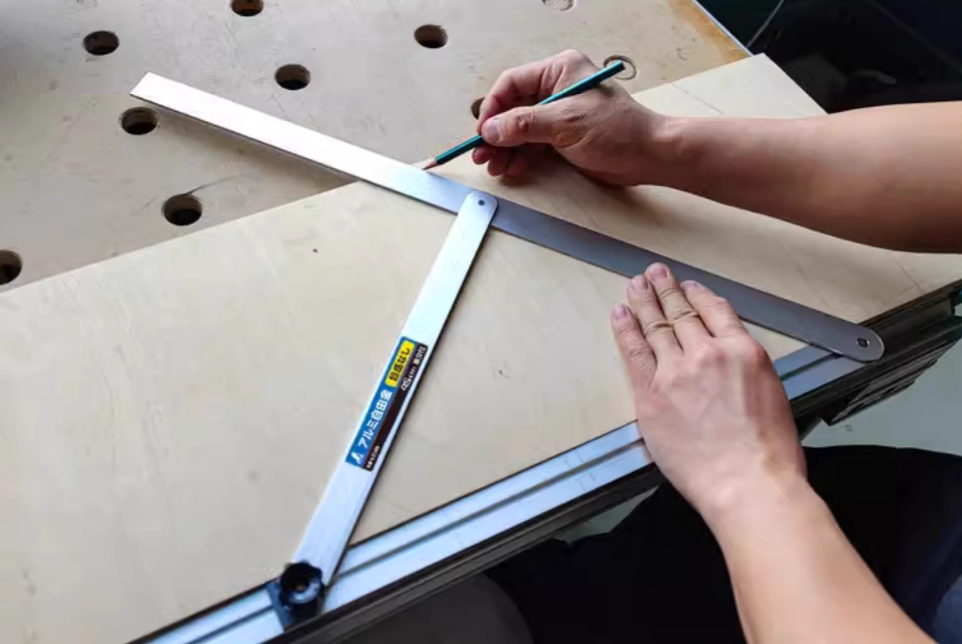

2.角度尺：也叫活动角尺或是活络角尺、活角尺，主要用来划任意角度的斜线，以及配合量角器测量角度等。

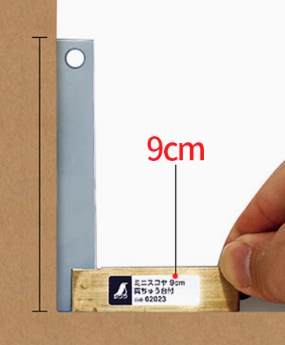

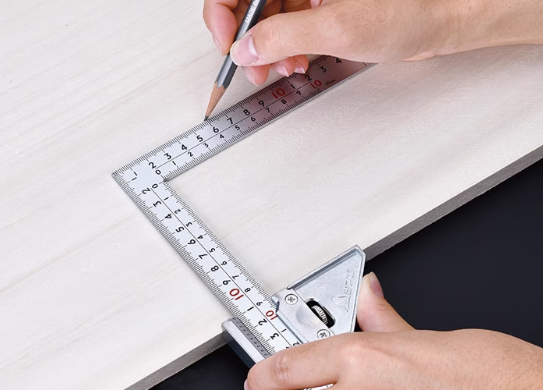

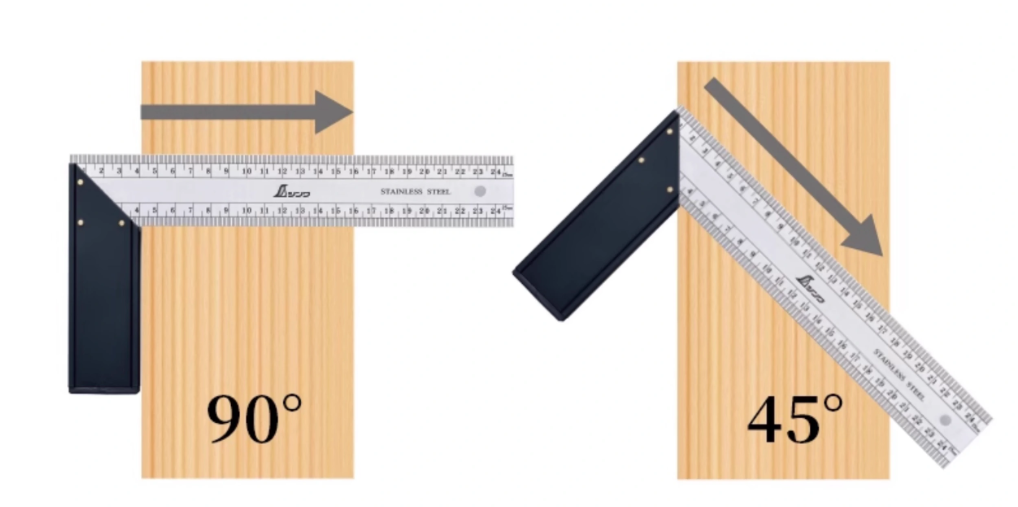

3.直角尺：又称曲尺、拐尺、L尺等，有木制、金属以及塑料制。用于校正直角、平面、划线等。

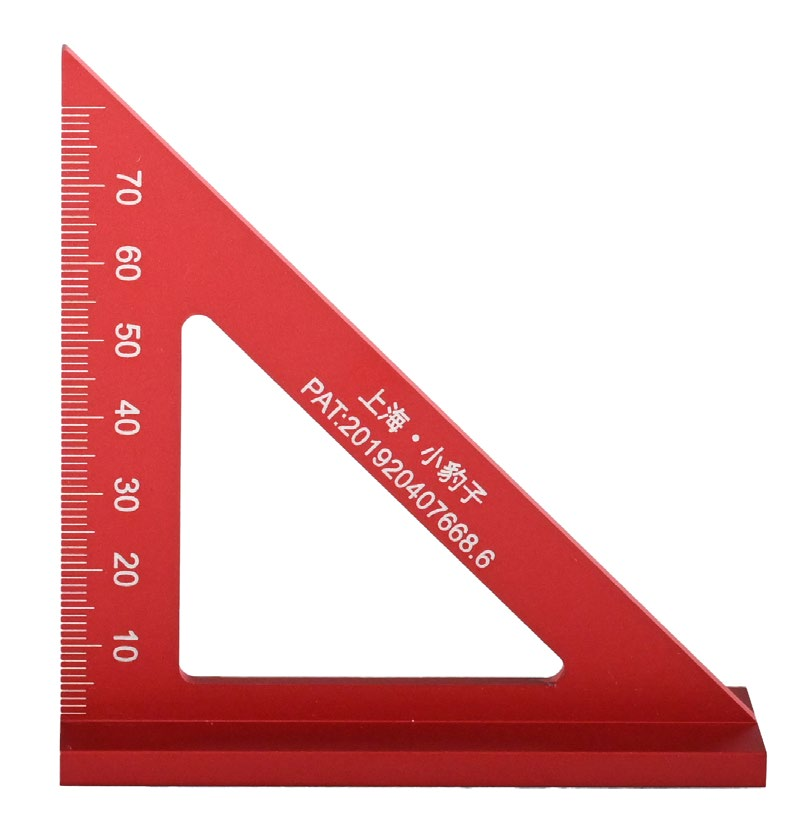

4.三角尺：又称斜角尺，搭尺；用于辅助划线，或是作业时当作靠山使用；有两种规制，一种是等边直角三角形，以90°直角加两个45°角制成；一种是90°直角加一个30°和60°角制成。

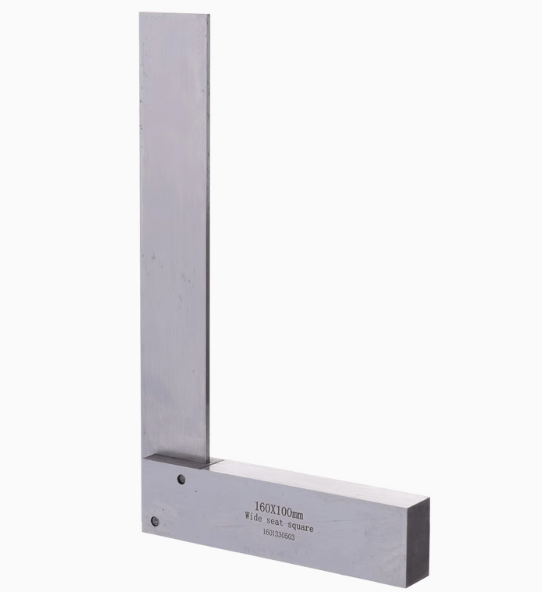

5.宽座角尺：也属直角尺的一种，宽座角尺可以精确测量工件内角、外角的垂直偏差，以及工件表面的平整度，是检验和划线工作中常用的量具。

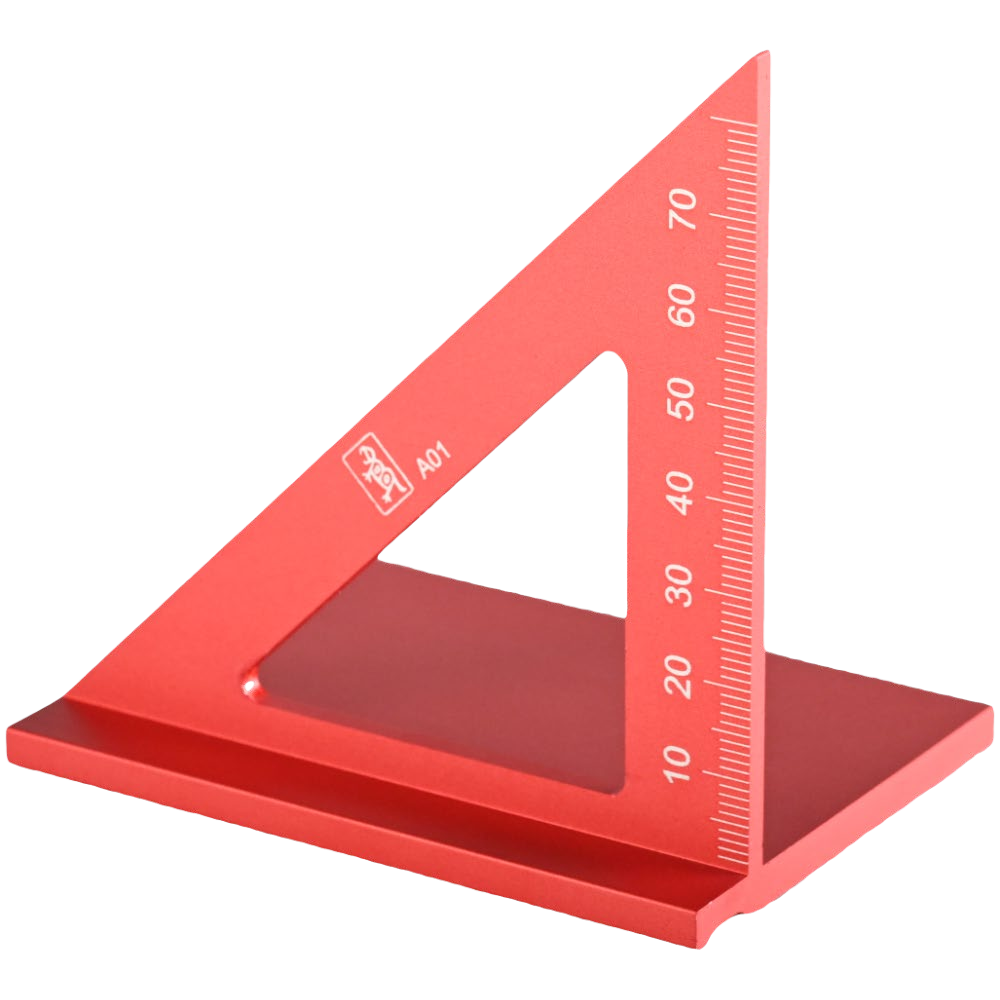

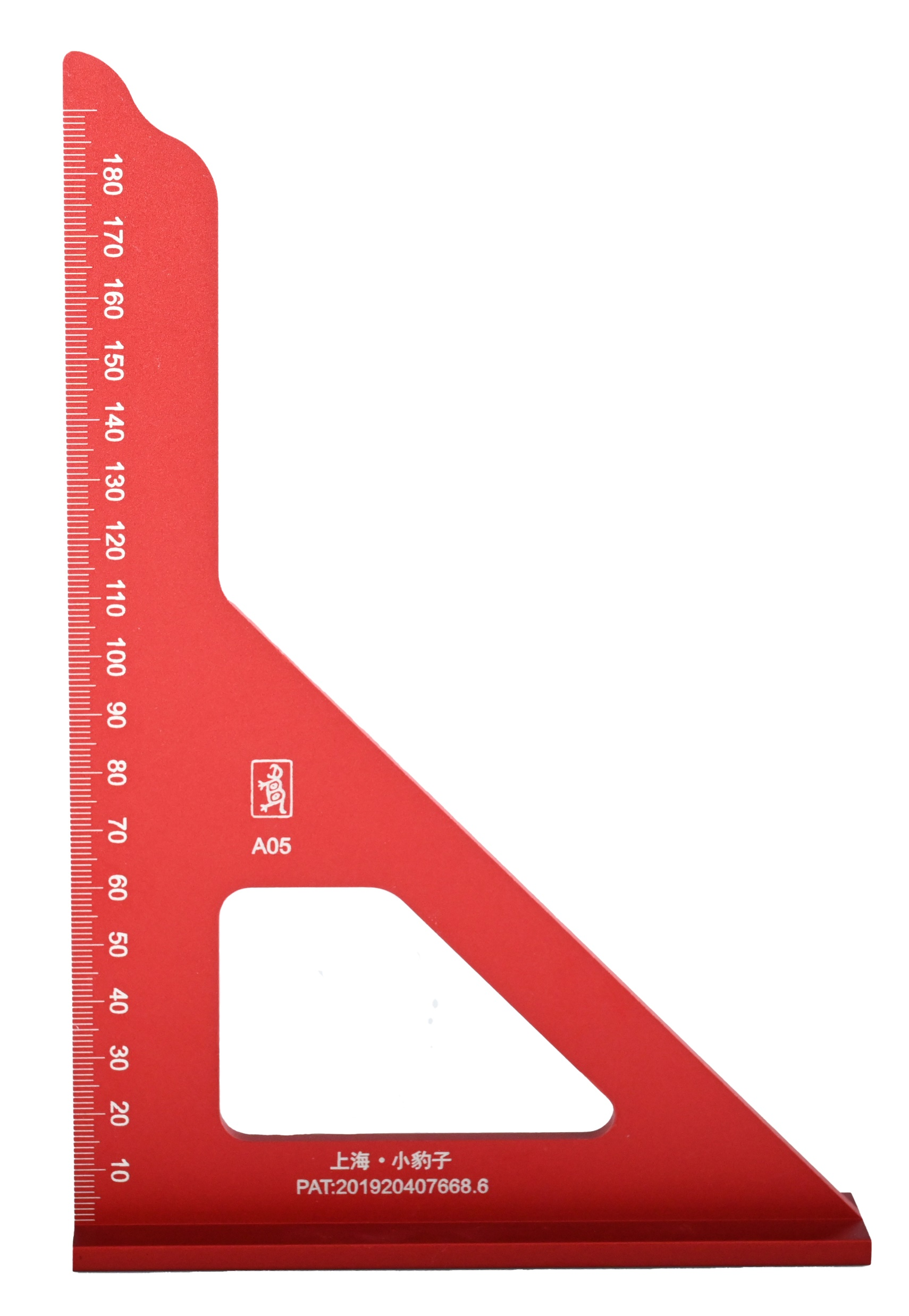

6.直角三角尺：也属直角尺的一种，辅以三角的支撑结构要更为稳定。

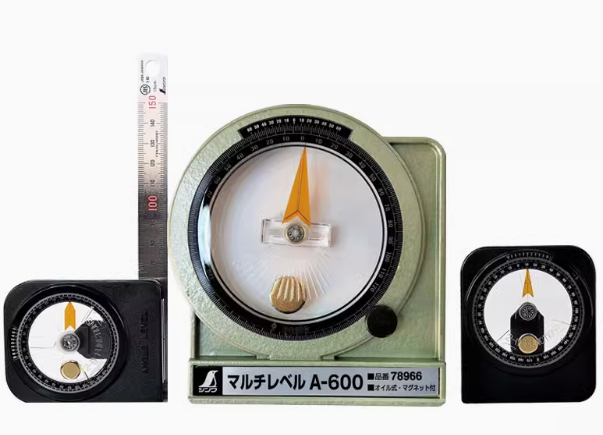

7.数显角度水平仪：附带磁吸功能，便于检测和校准物体的倾斜角度、水平度以及垂直度。

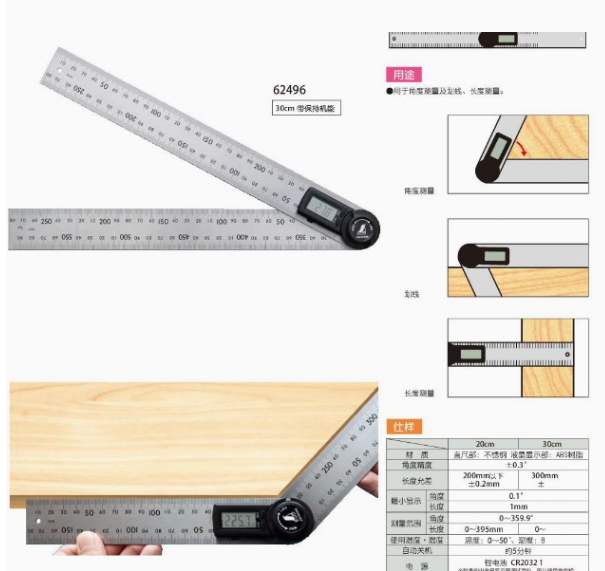

8.数显角度尺：通上面的角度尺，数显角度尺结合了传统角度尺的功能和数字显示技术，能够快速、精确地测量角度。

三、水平/垂直测量工具

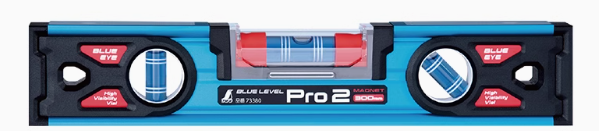

1.水泡水平尺：通过玻璃管中的气泡位置来判断水平或垂直状态。

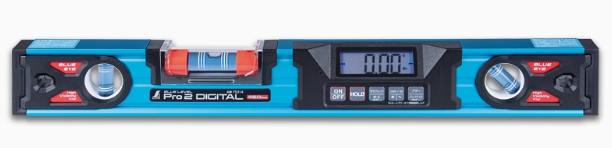

2.数显水平尺

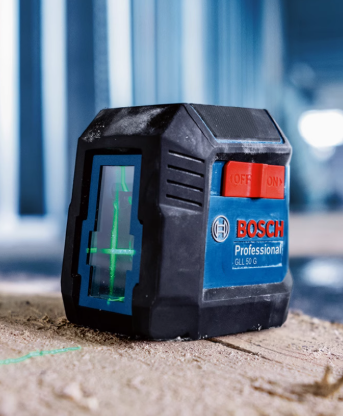

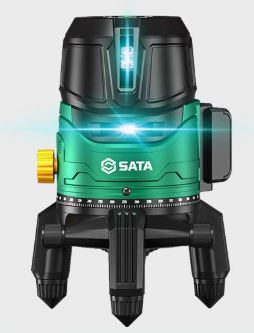

3.激光水平仪：通过激光束投射水平或垂直线来辅助施工作业。

4.线坠：又称线锤、铅锤，外形呈圆锥体，用于安装木结构件时校验垂直度，有铁制也有铜制。

5.其他类型便携式水平尺

四、精密测绘工具

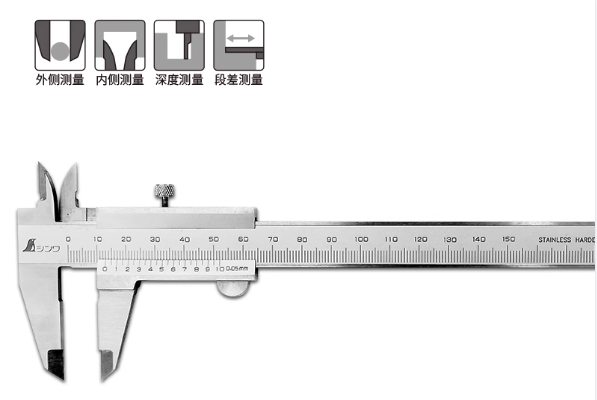

1.游标卡尺：用于测量工件的长度、内径、外径和深度等尺寸。

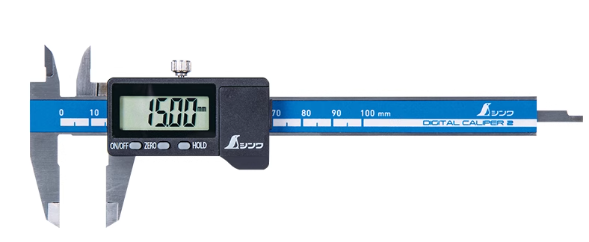

2.数显卡尺：同上，通过数字显示屏直接显示测量值。

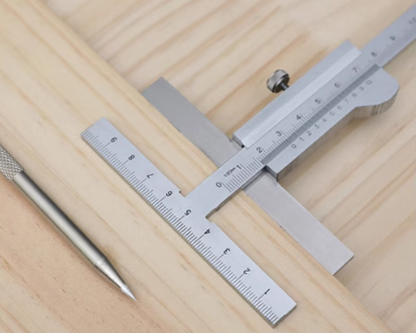

3.T型游标卡尺：用于辅助划线。

五、辅助测绘量具

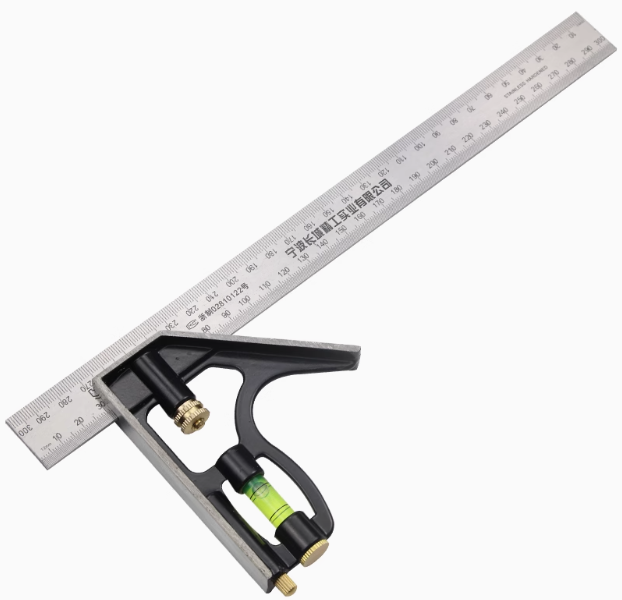

1.组合角尺：也叫活动角尺，用于卡测常规角度（通常为45°和90°角）和辅助划线。

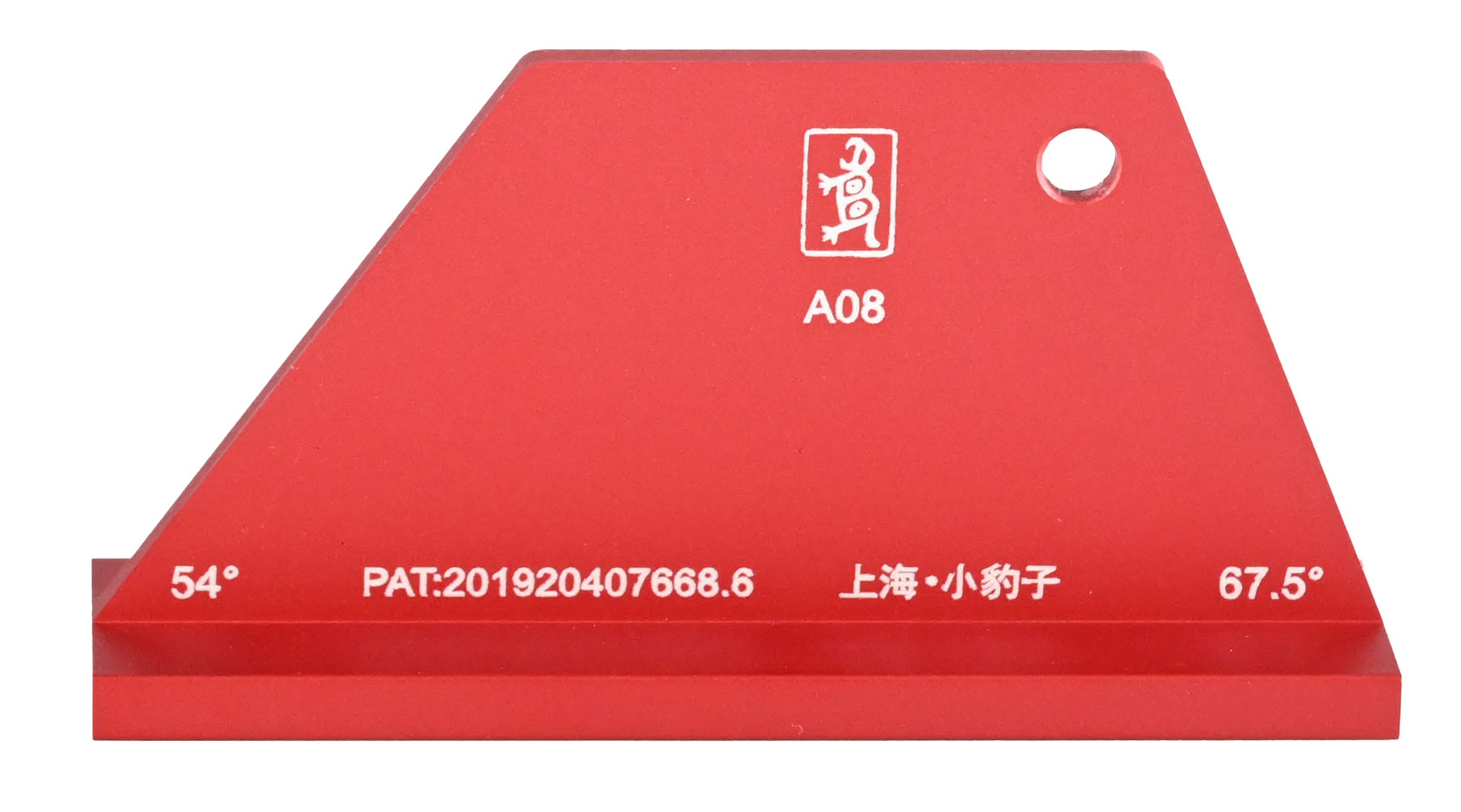

2.过线尺：用于辅助划线，通常尺柄与尺页相互垂直形成90度夹角面，将其靠在木方上，可以快速的画出45°斜角或90°垂直线，也有其他规格角度。

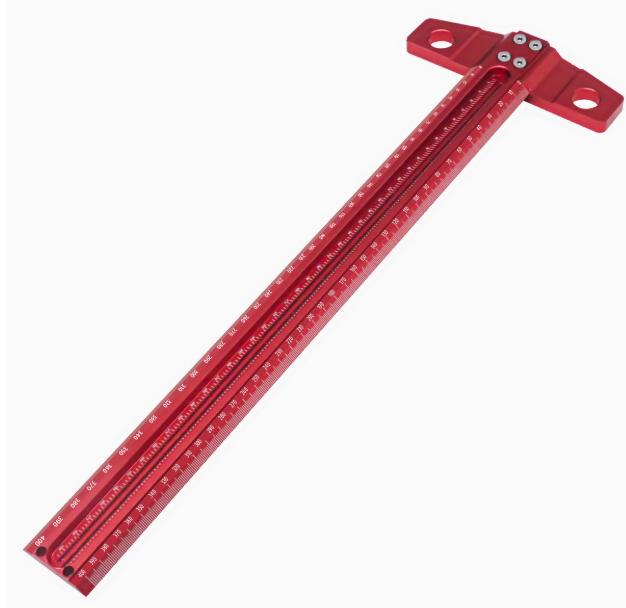

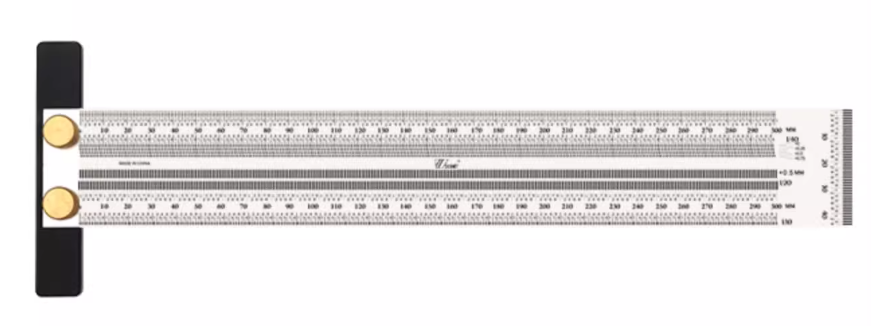

4.T型划线尺：由尺柄和尺翼形成90度夹角，尺翼刻度带有对应孔洞辅助划线。

5.直角过线洞洞尺：尺的两面呈90°夹角面，划线时直接卡靠在木方上快速定位划线。

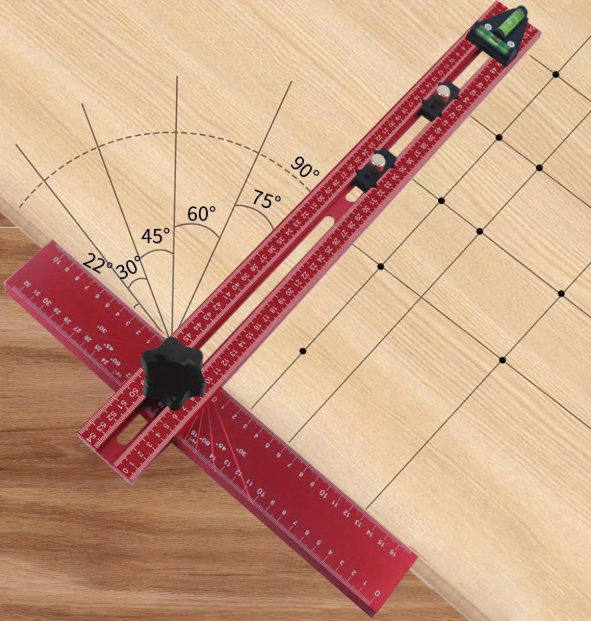

6.T型角度划线尺：尺翼能调整相应的角度划线。

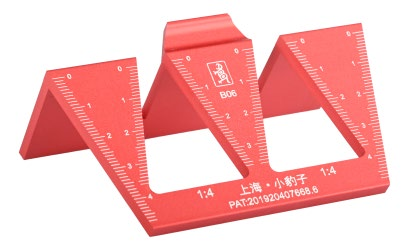

7.榫规：常见于燕尾榫规，有多个规格尺寸，在制作燕尾榫时辅助划线用，也有含磁吸的导向榫规。

8.丁字尺：也叫T形尺，用于大批量工件的榫眼划线，过去木工常用硬木自制。

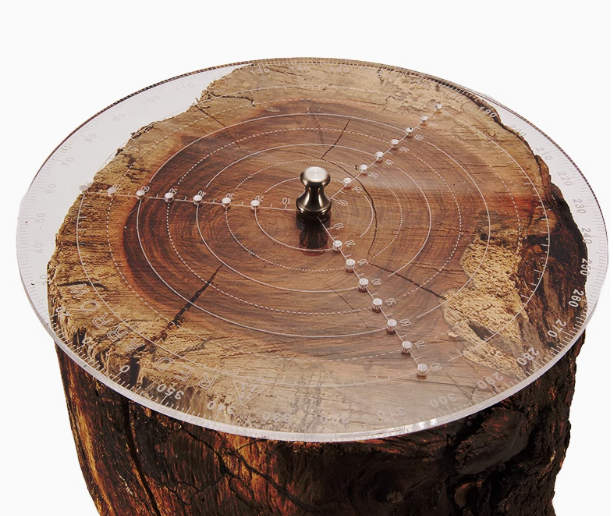

9.定心尺：车旋定心尺，圆心定位尺，用于快速找出木料的圆心和圆的大小。

六、其他辅助测量工具

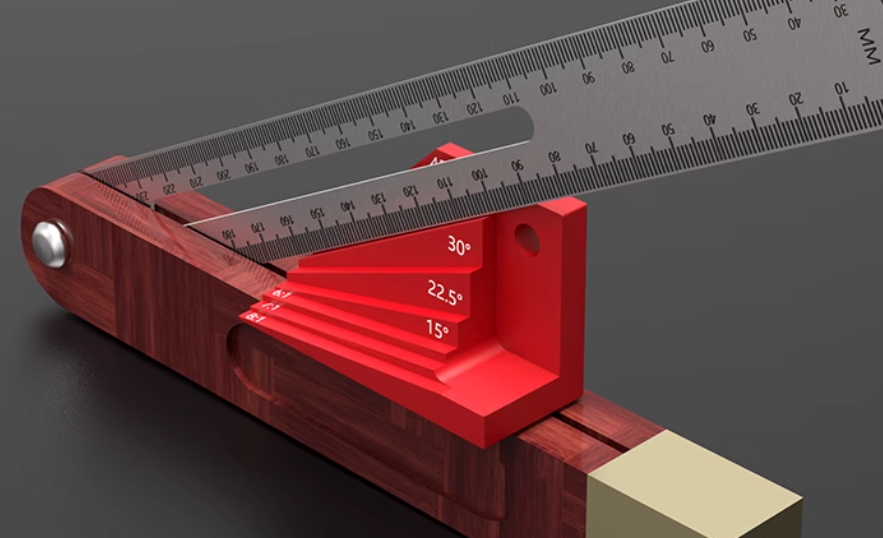

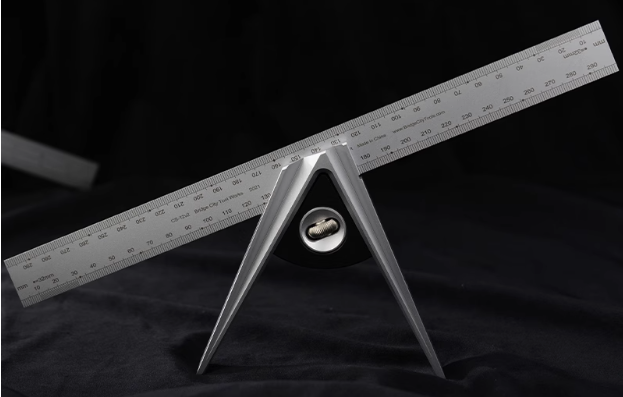

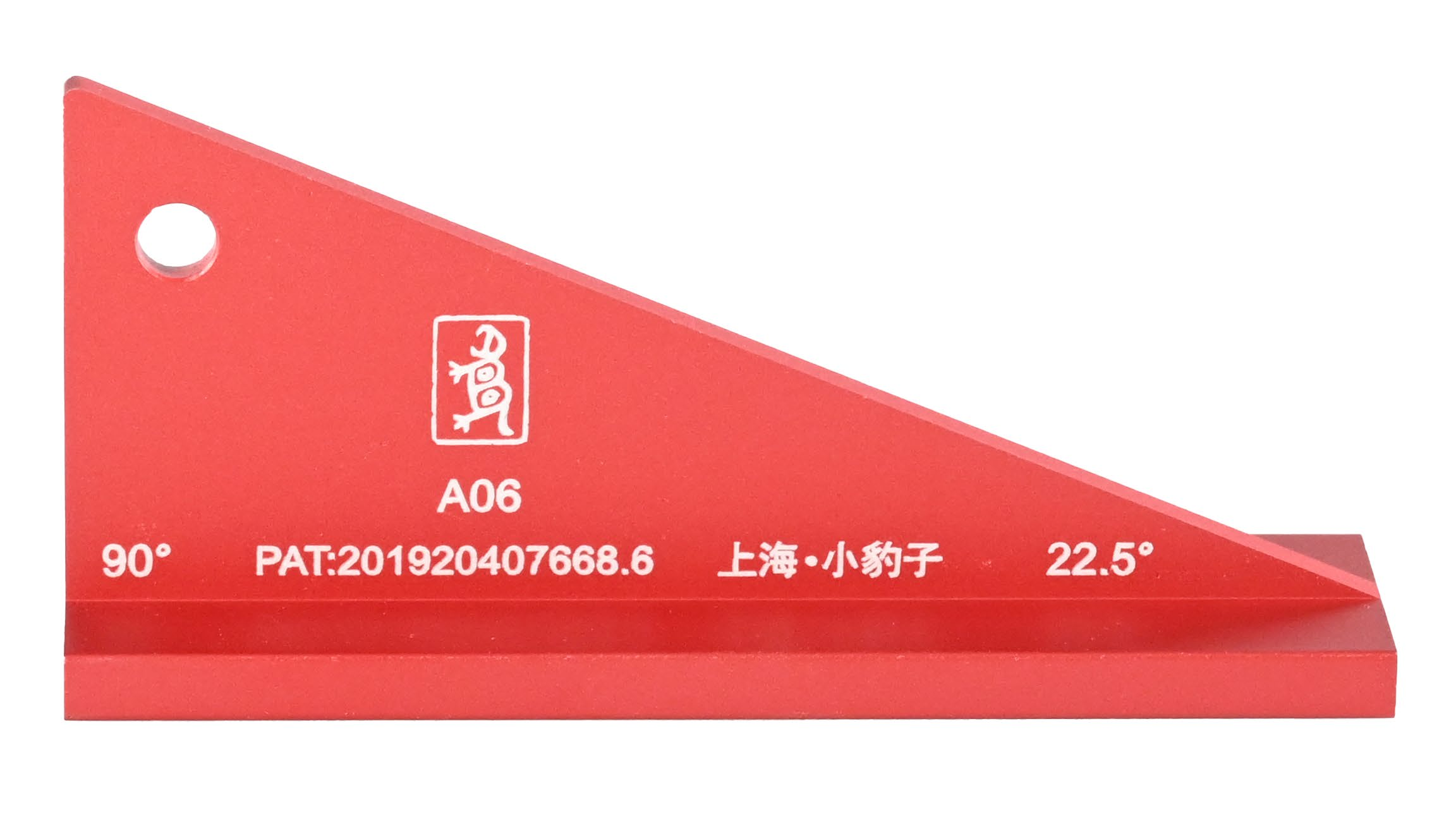

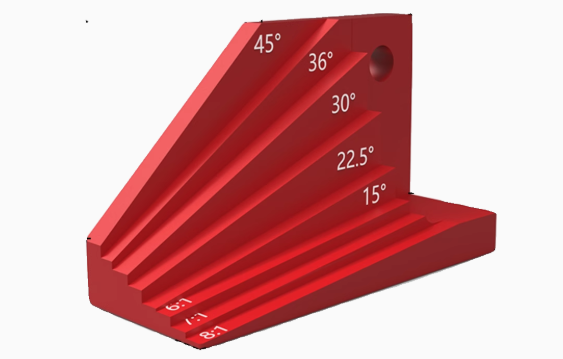

1.角度规：搭配活动角尺使用，是一种角度固定的辅助量具。

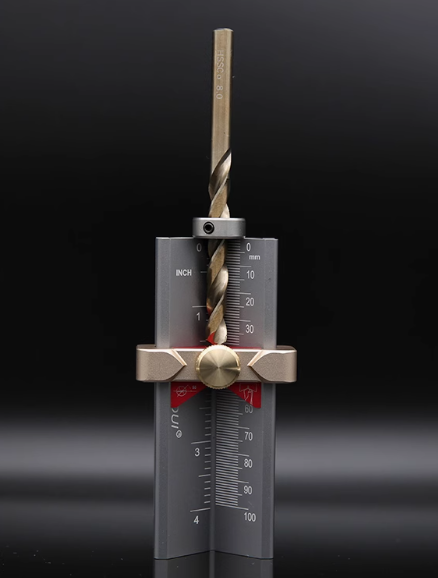

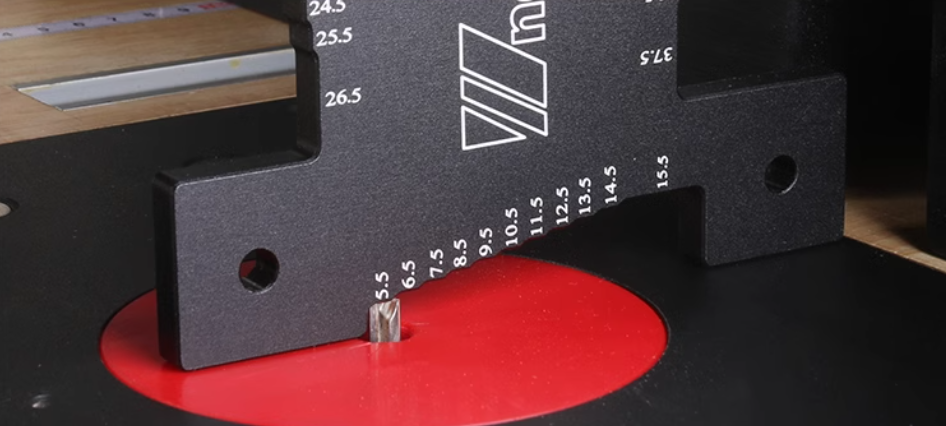

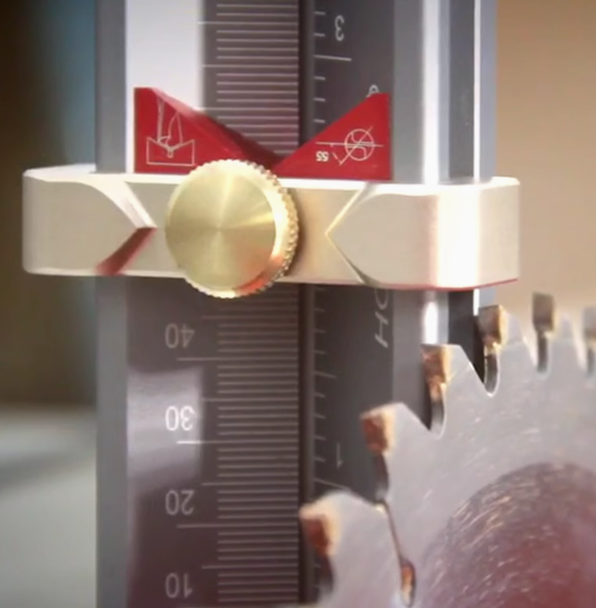

2.测高规：有多种样式，用于木工设备作业时辅助测定锯片或是铣刀的高度使用。

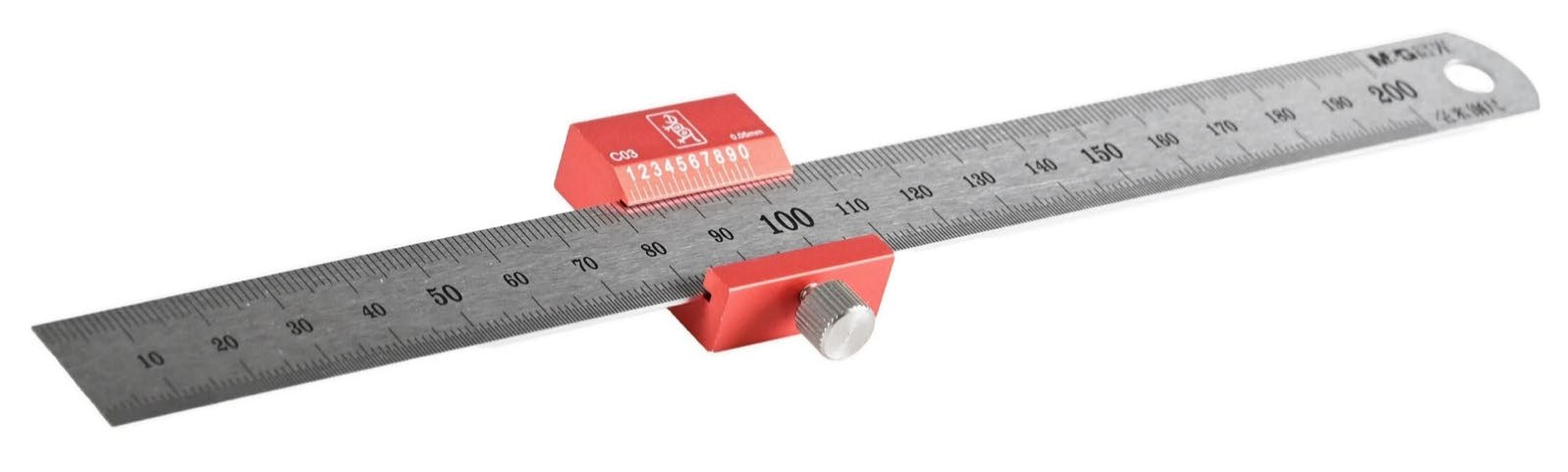

3.钢直尺限位器：是一种配合钢直尺使用的附件，可以辅助快速划线。

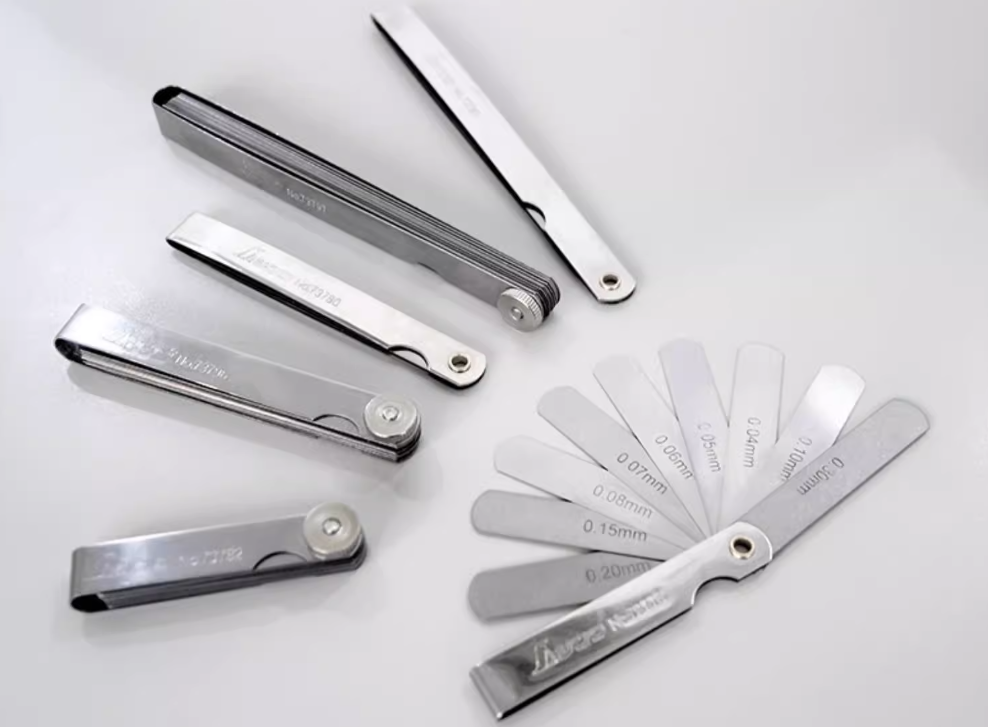

4.塞尺：用于测量工件间的间隙。

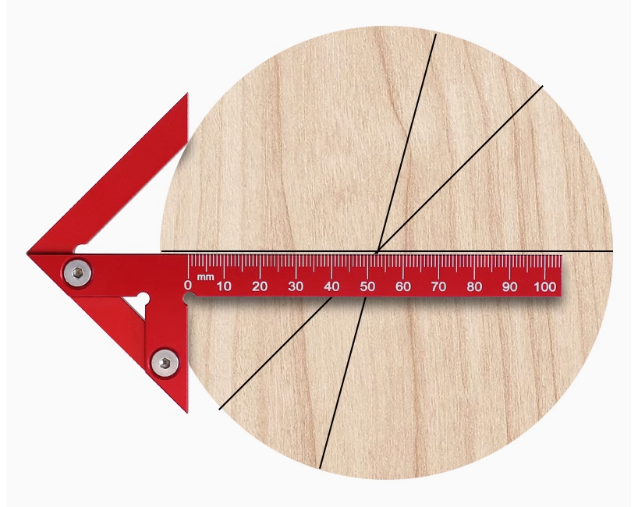

5.圆心定位尺：用于给木工工件圆心定位中心划线。

6.中心划线器：用于定位木料中心点，测定中心线。

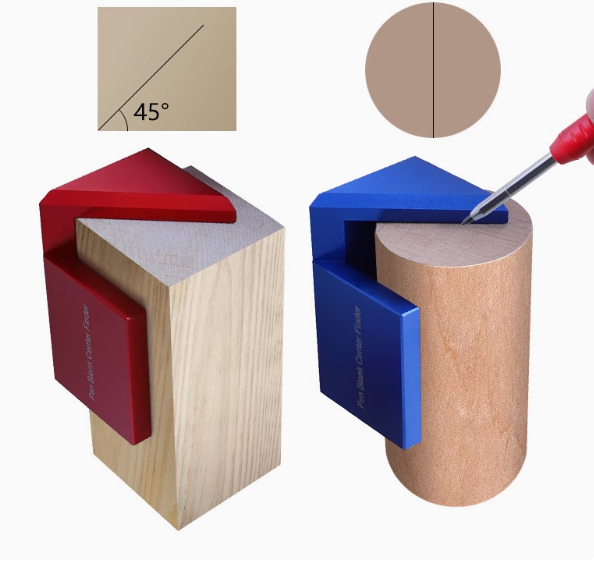

7.45°角中心划线器：用于快速定位木方或圆木棒端面的中心点。

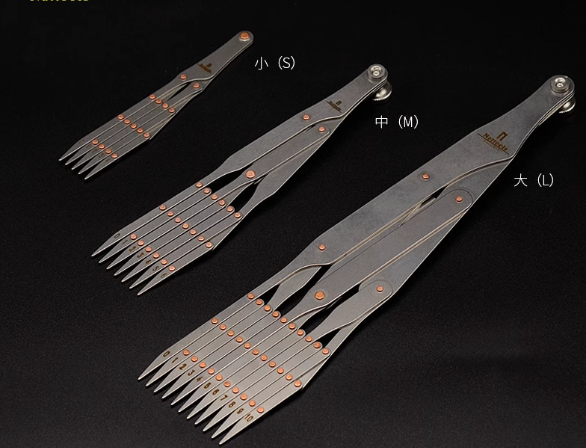

8.等距尺：一种用于皮具制作的等分尺，可以快速平分线段；也可用于辅助木工榫卯等制作。

七、划线工具

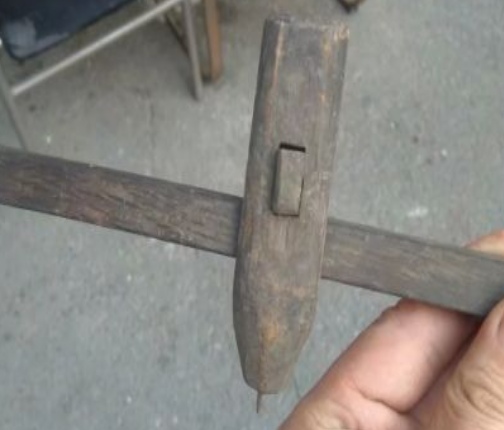

1.线勒子：也叫料勒子，用于在木料上勒画平行线，造型同榫勒子相同，只是将勒刀换成划线笔。因此这两者大家又都称其为线勒子。

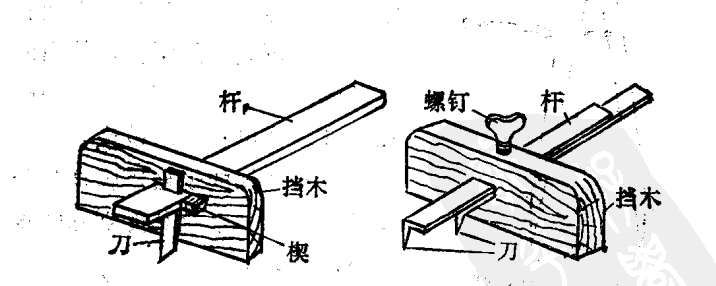

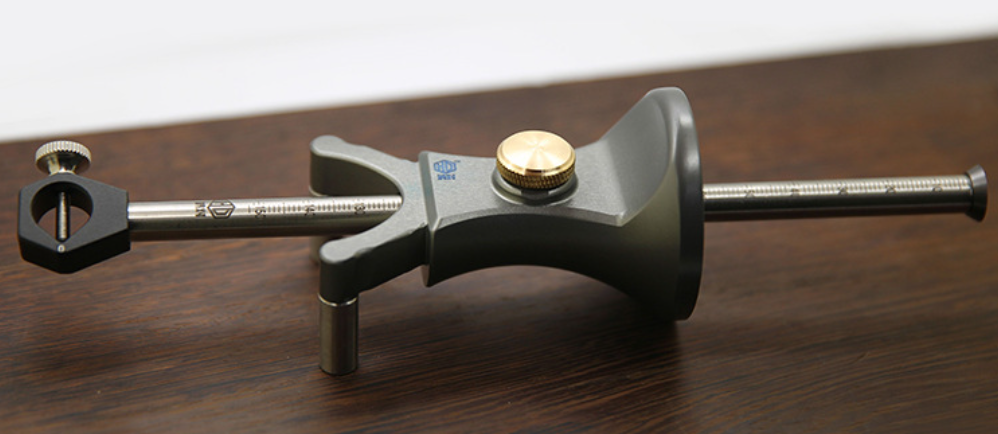

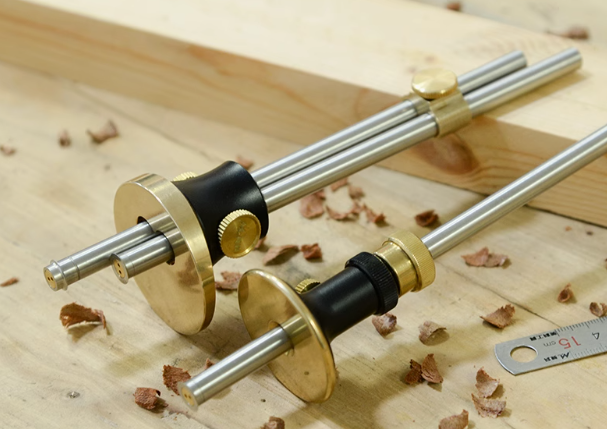

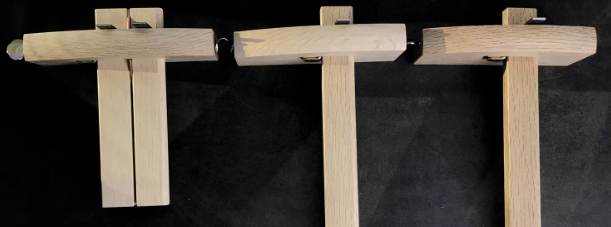

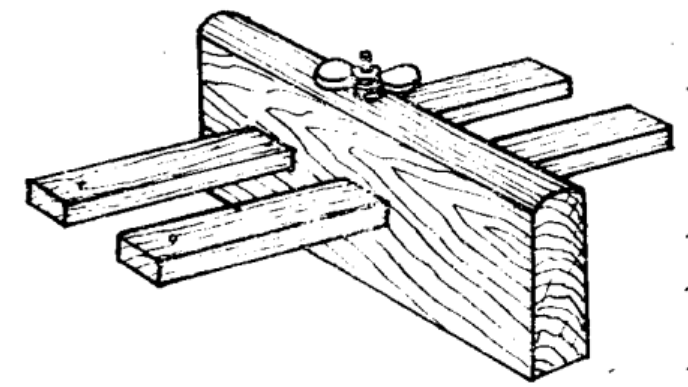

2.榫勒子：也叫毛引、也叫划线规、线勒子，由勒子档、勒刀杆、勒刀和固定楔或螺钉组成。有双刀或是单刀，用于在木料上划出与木料侧面平行的线痕，或是距离相等的平行线。也有直接用于辅助切断较薄的木片或是木皮。

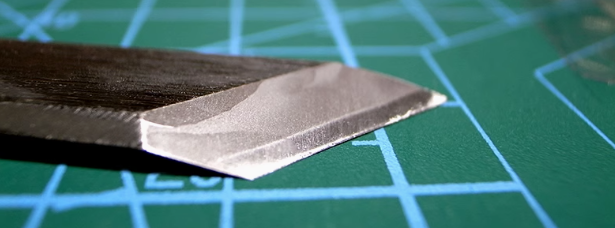

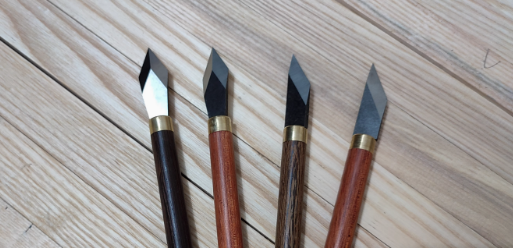

3.划线刀：划线刀的一端通常为斜刃，用于划与木纹垂直的线痕，可以切断木材表面的纤维，使加工时木材端面棱角处不易崩裂。

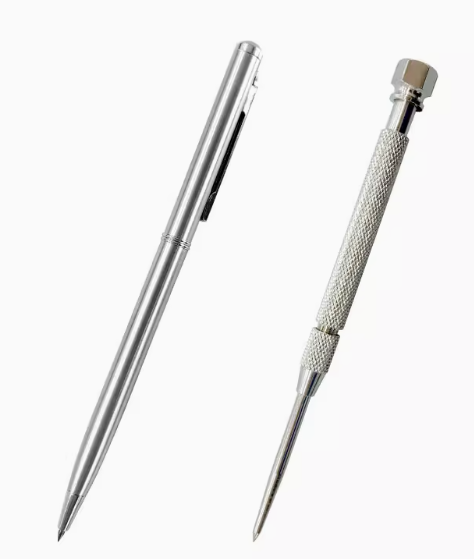

4.划线针：划线针用于在工件上划出更精确的尺寸，在硬木上划线时，线痕不会被抹掉，有时为了让线更清晰，会再用铅笔描画。

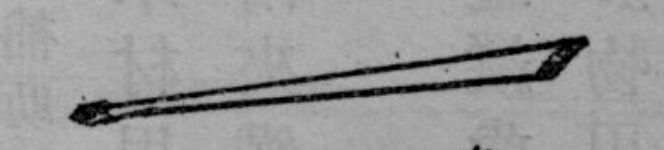

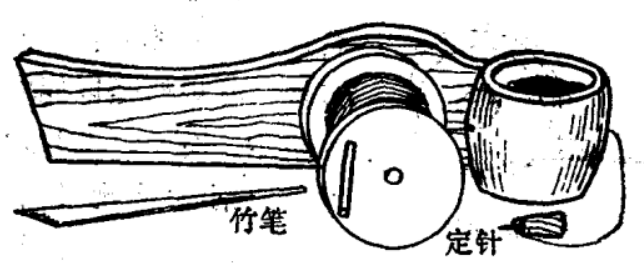

5.墨衬：也称竹笔，是一种非常古老的划线工具，过去通常与墨斗一起使用，使用时用竹笔在墨斗的墨杯中蘸墨划线，因而称墨衬；因采用竹而制成，又称竹笔。竹笔的一端为扁斜刃，扁刃分成细丝为吸墨用。

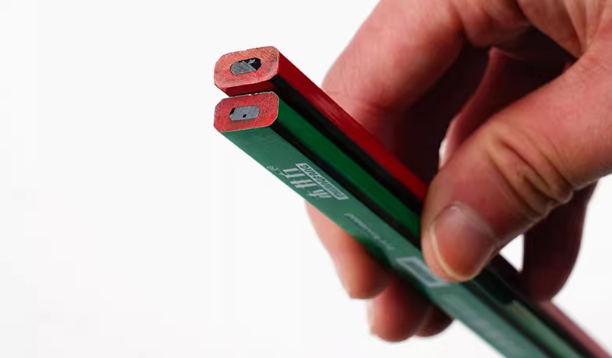

6.木工铅笔：笔杆呈椭圆形，使用时将笔芯削成扁平形，划线时笔芯的扁平面靠着尺边画；也有使用普通的（HB）铅笔；也有自动铅笔。

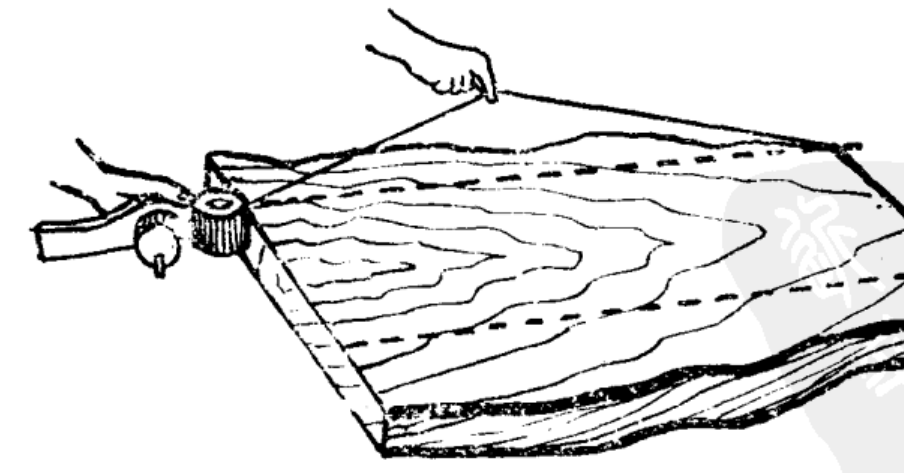

7.墨斗：墨斗是用于划长线的专用工具。

8.欧式刀片式平行划线规：用于辅助划线用，原理同线勒子相通。

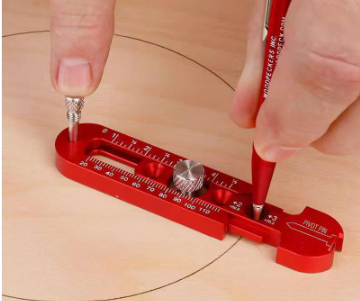

9.圆弧划线器：用于在工件上画圆或弧线，也有多种样式造型。

八、圆规

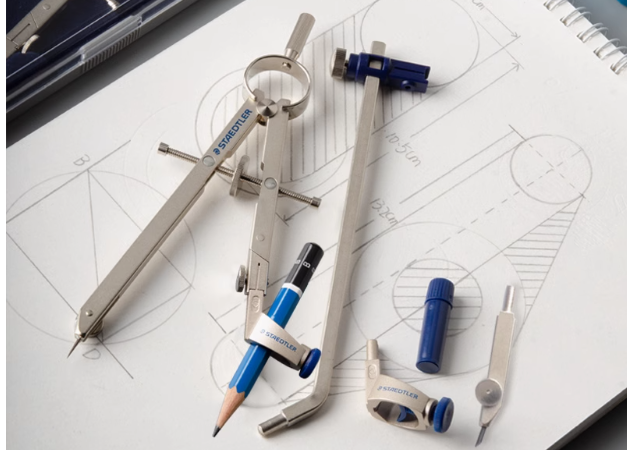

1.铅笔圆规：一只脚为针尖，一只脚装置铅笔或铅笔芯。有普通作图款，也有自制大号。

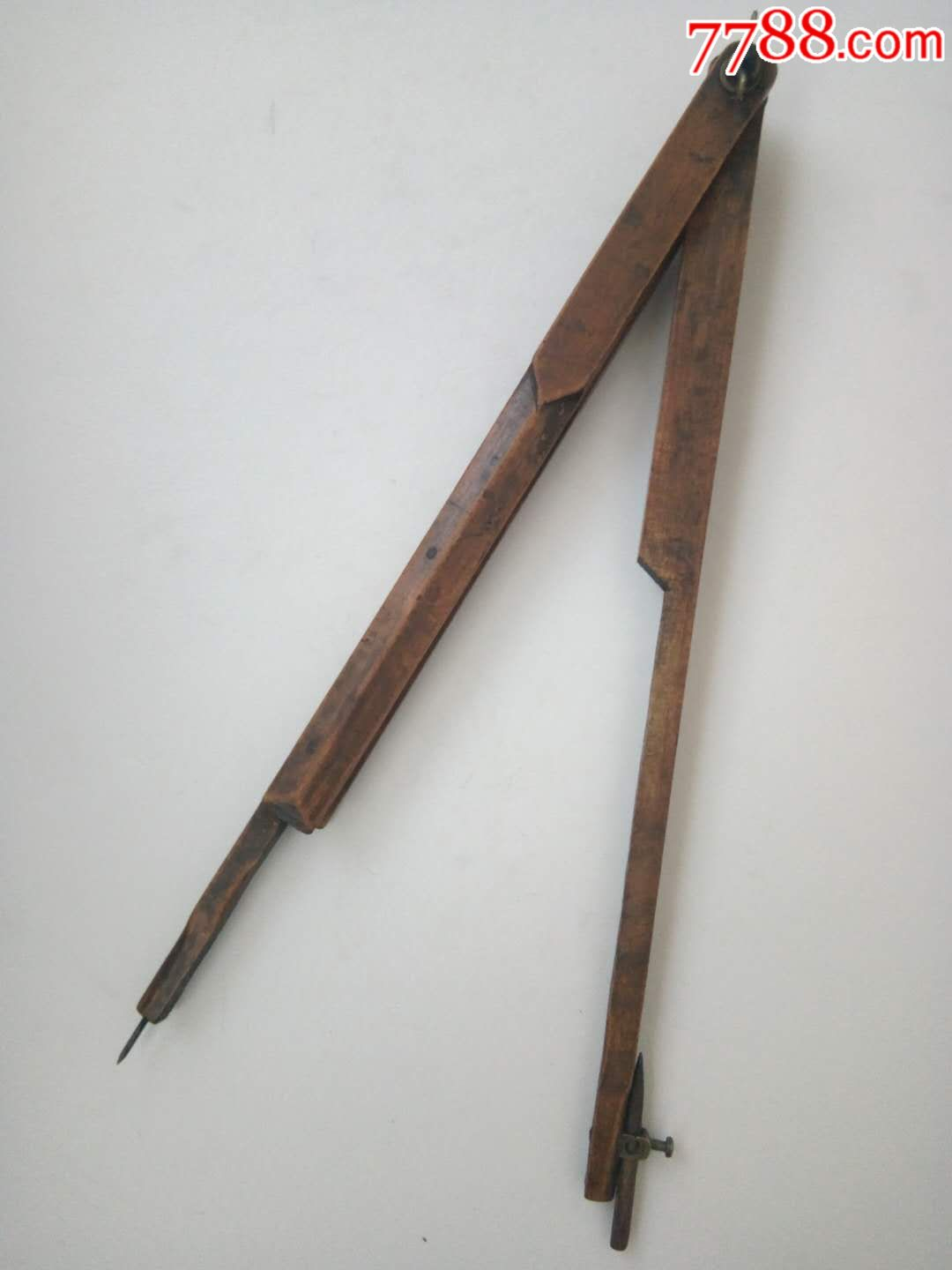

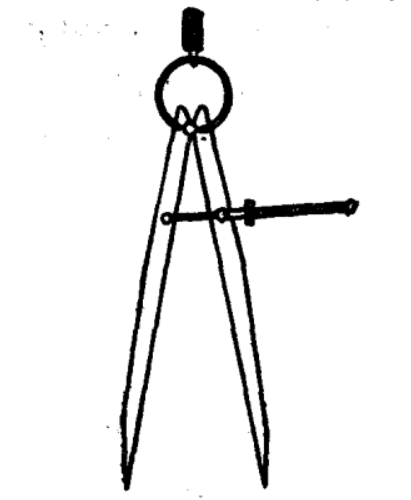

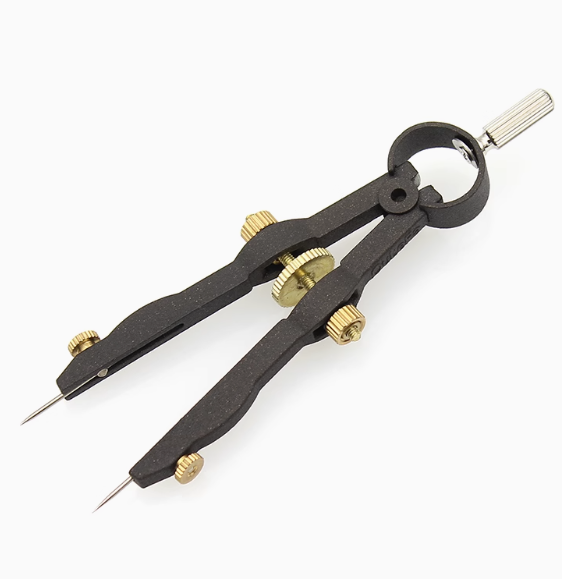

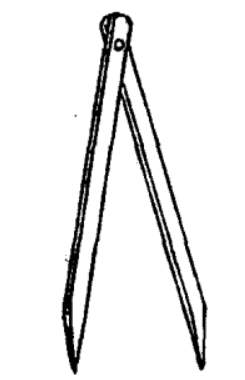

2.硬脚圆规：又称划线规，等分规。有普通结构和弹簧式等，用于量取或等分线段。

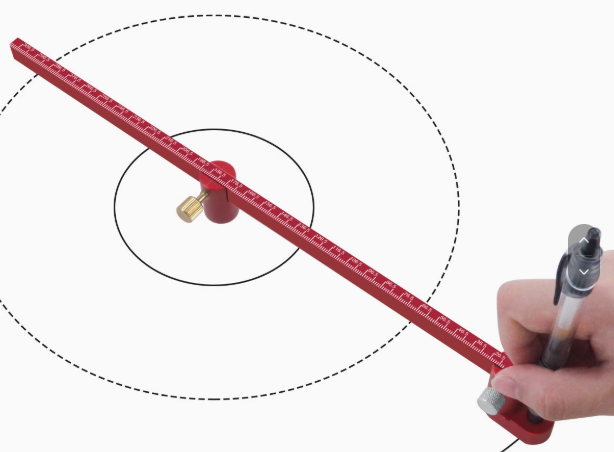

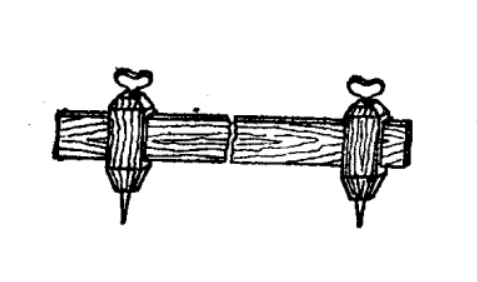

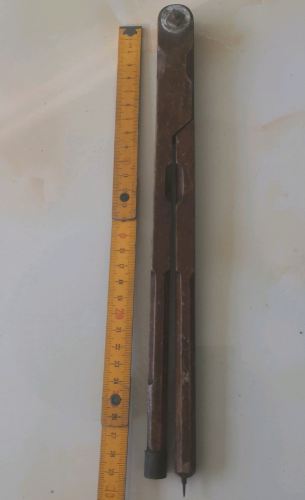

3.横梁规：又叫划线地规、划线规，用于在大工件上画大圆以及大圆弧线。

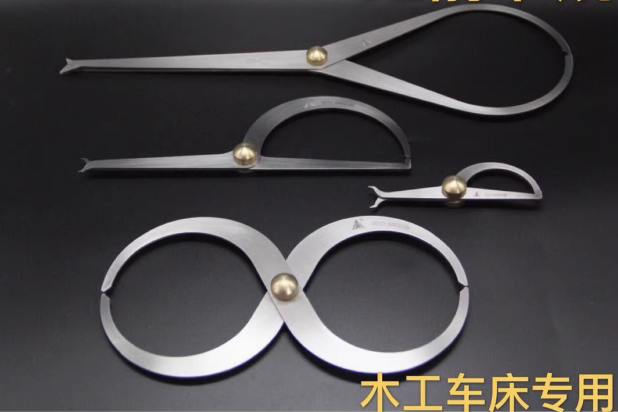

九、车床卡规：也叫卡钳，用于测量车旋产品的壁厚、内外直径。

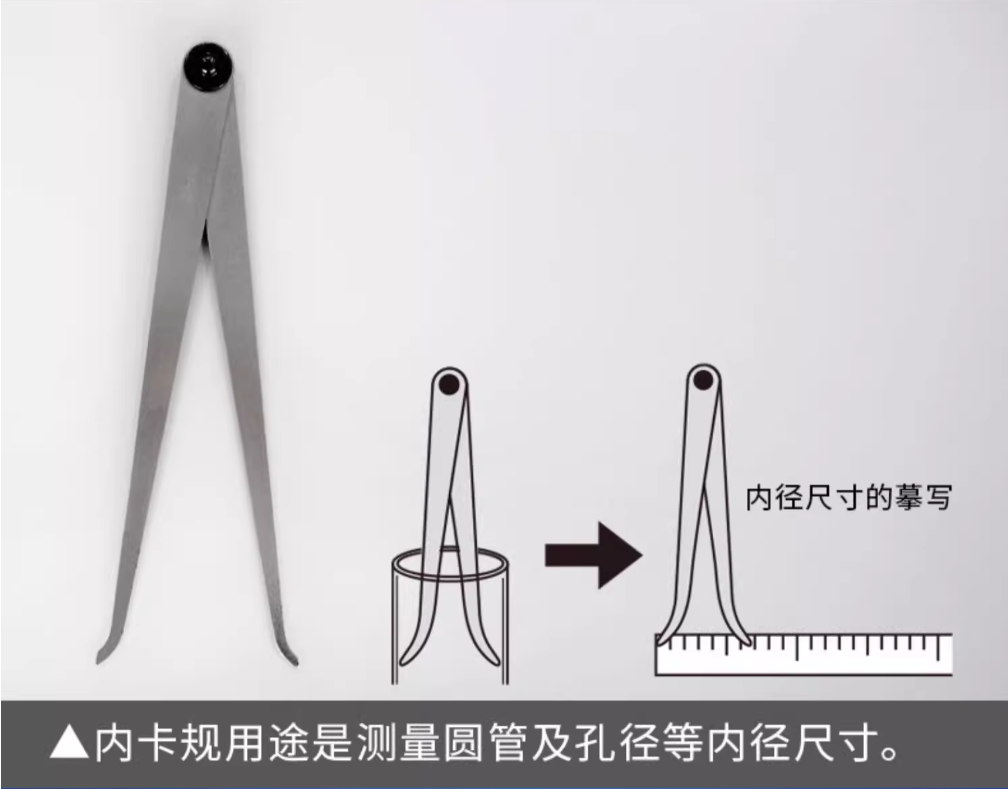

1.内卡规：用于测量车旋作品的内径尺寸。

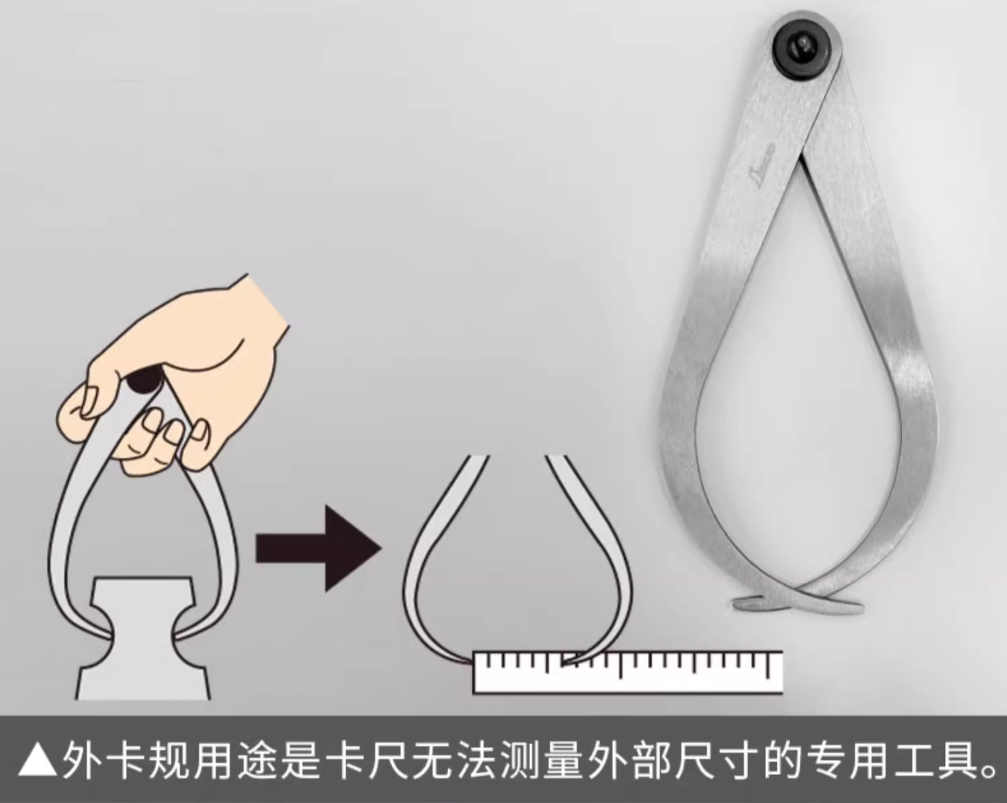

2.外卡规：用于测量车旋作品的外径尺寸。

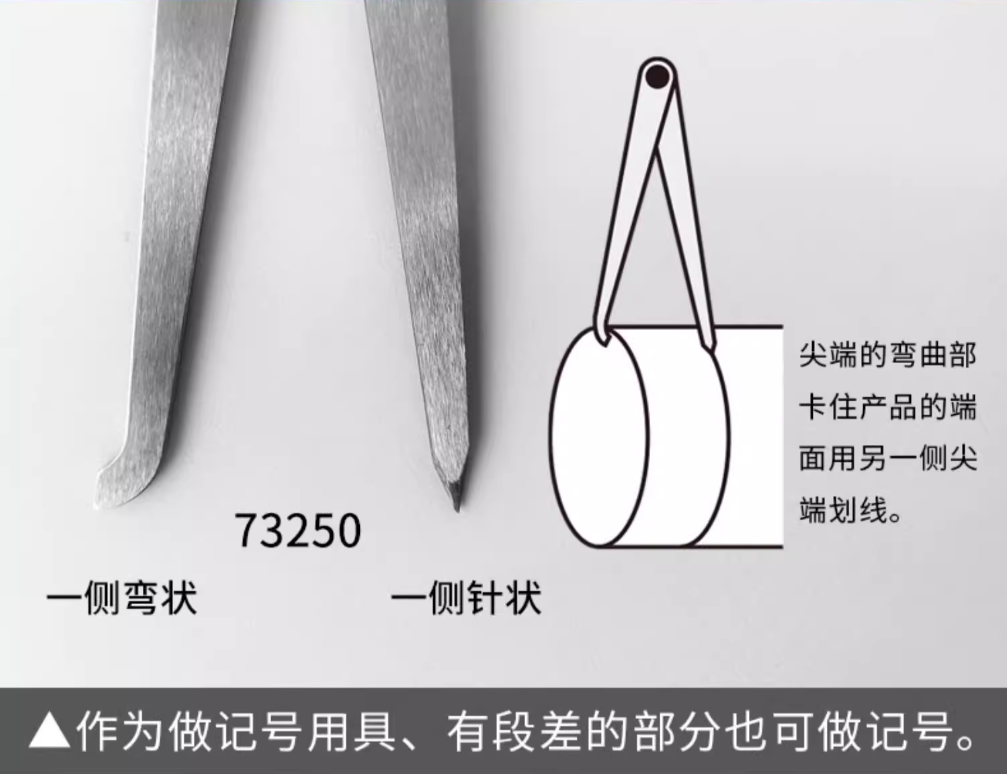

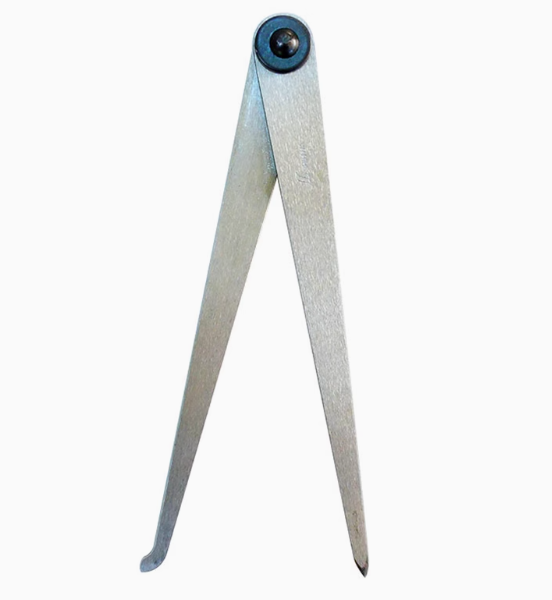

3.单侧卡规：一侧弯状，一侧针状，作为标记工具使用。

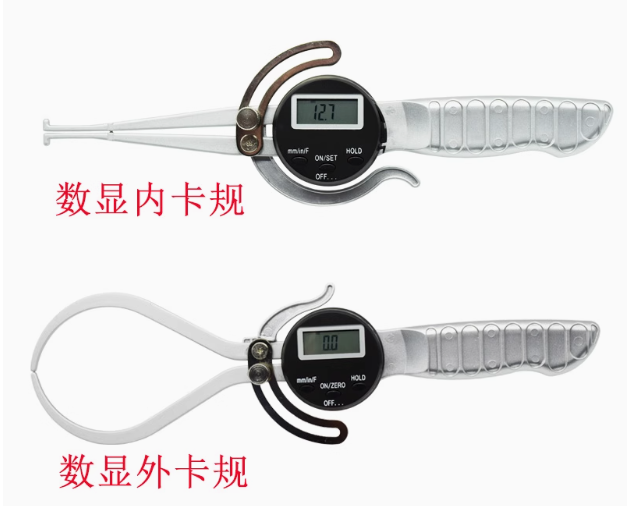

4.数显卡规

5.壁厚卡规：用于测量车旋作品的壁厚。

6.其他样式卡规

十、其他多功能量具/划线器/角度尺：另有其他多种多功能组合的划线尺，但是也都由以上测绘工具组合演变而来，皆是为了辅助我们更方便快捷的划线作业。我们不再多做赘述。

1.多功能划线规

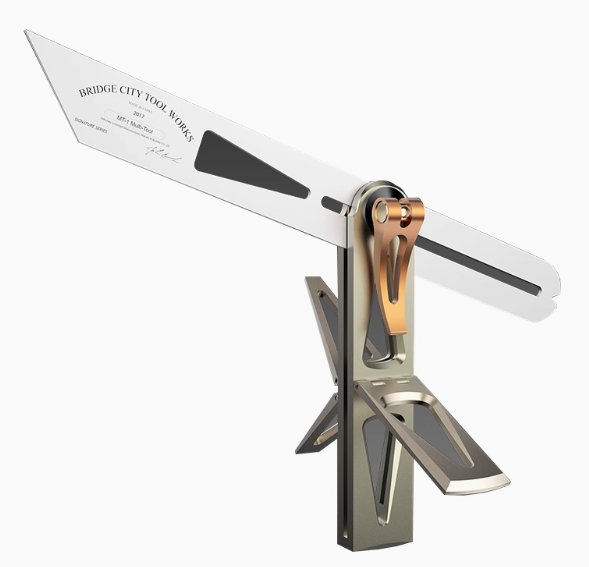

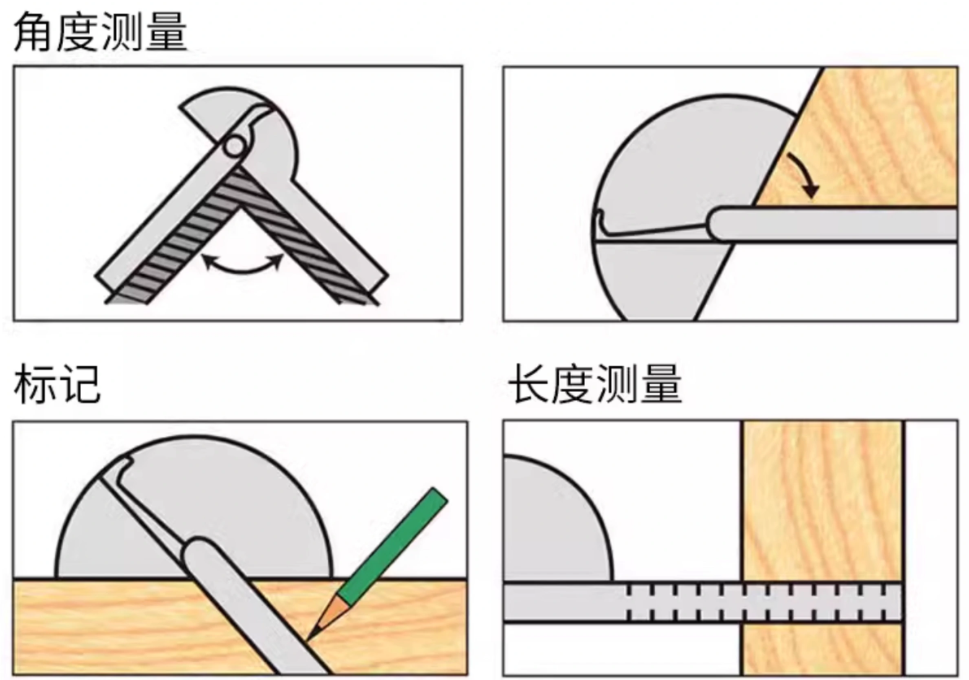

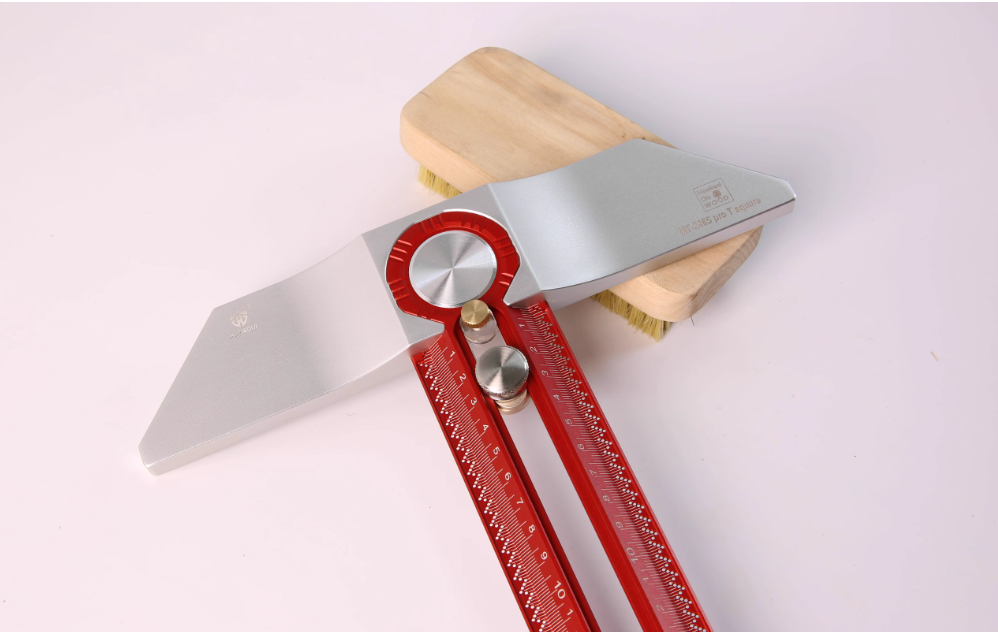

2.多功能尺规（多功能角度尺）：造型同活动角尺相通，材质由金属制作。

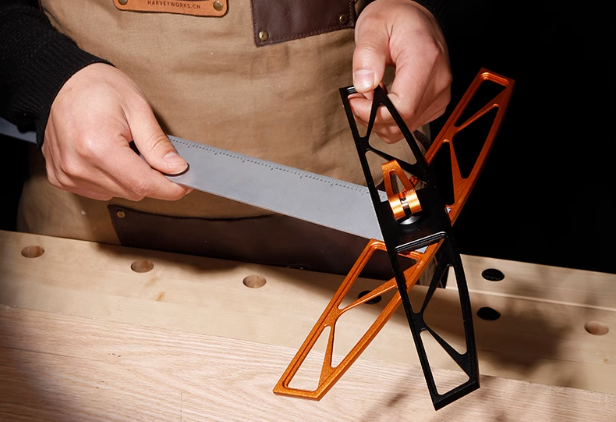

3.多功能丁字尺：造型同丁字尺，也有十字交叉款等多种款式。

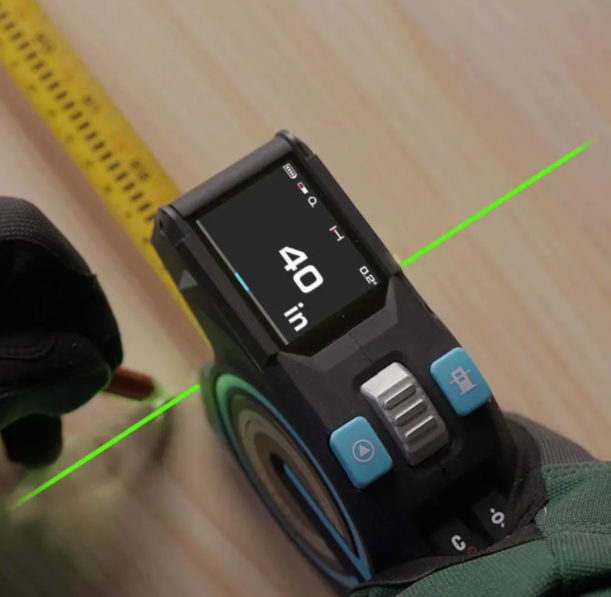

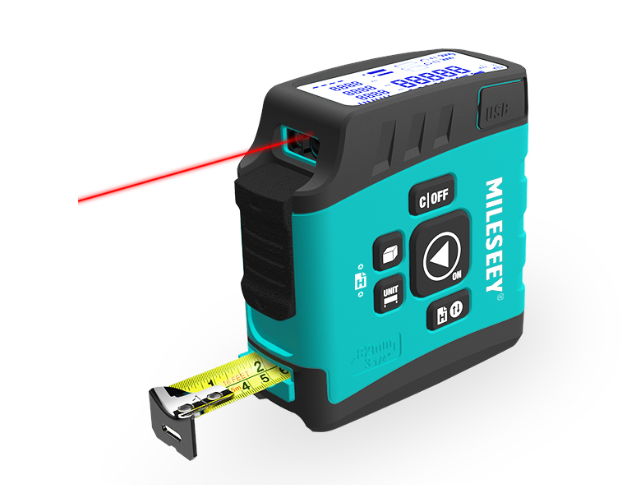

4.数显激光卷尺：数显激光测距仪

注：欢迎大家查缺补漏，如有小编还未涉及的测绘工具，或是出现描述错误和不足之处，敬请各位读者批评指正，可以在下方留言补充。
