木工量具《三角尺》木工测绘工具【知识词条】

词条主题：三角尺

所属分类/关键词：木工量具、木工测绘工具、三角尺

编者寄语：

三角尺是结构相对稳定的一款量具，现在市面上出现了很多“多功能设计的三角尺”；如果你是新手不要挑花了眼，根据自己的需求买经典款就行了。

基本信息：

专业名称：三角尺

通用名称：斜角尺、搭尺、三角板尺等

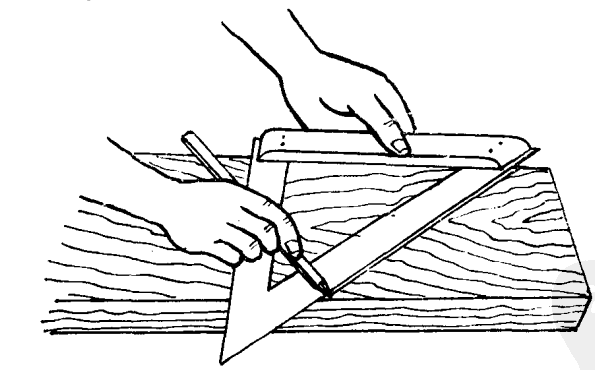

图例：

详情介绍：

简述：三角尺又称斜角尺，搭尺；由不锈钢、铝合金、木制；也有亚克力、电木板等绝缘材质制成。有两种规制，一种是等边直角三角形，以90°直角加两个45°角制成；一种是90°直角加一个30°和60°角制成。

功能：用于辅助划线、校验、切割作业时作为靠尺使用等。

搭配：划线工具、夹具

适用范围：工程制图、木工制作、装修建筑等。

参数规格：

取决于使用场景，常见的尺寸有150、200、300mm等；小号多用于辅助划线，大号可用作靠山使用（如用电圆锯截断木料时作靠尺使用）。

90°+45°双角款：基础木工，校验直角与斜接缝（如相框拼接）。

30°-60°-90°款：楼梯踏步、屋顶坡度等斜率计算。

特殊注解：

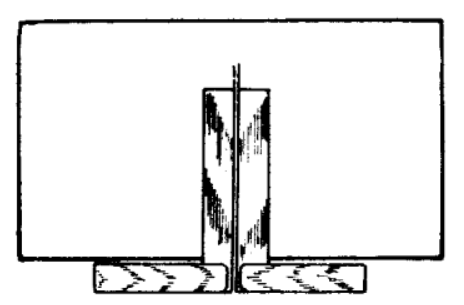

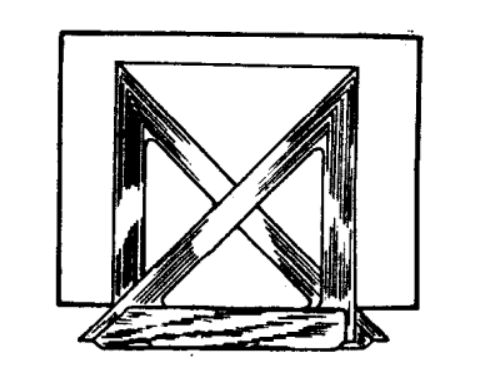

三角尺的校验方法：检验90°角方法同于直角尺（重合法）。检验45°角时，可在沿平直的板边划一略短于翼长的正方形，然后将尺柄紧贴板边，沿45°角的尺翼面在正方形的对角处划出两条线。如果这两条线都在正方形的四角角尖，即为准确。

注意事项：防潮、防跌落，定时自检精度。

使用方法：

精度标准与误差范围：

普通级：角度误差≤±0.5°，符合JIS B7526标准（日常木工）；精密级：角度误差≤±0.1°。

相关词条：现代木工量具的种类：测量与划线工具有哪些，测绘类工具合集

参考素材：1983.木工基本技术.吴亚芳，赵荣铨.安徽科学技术出版社.
