木工辅助工具《直尺限位器》木工测绘工具【知识词条】

词条主题：直尺限位器

所属分类/关键词：木工辅助工具、限位器、木工测绘工具

编者寄语：

除了直尺限位器外，其实也有曲尺限位器（曲尺挡块），两者都是通过挡块限位的功能去辅助我们测定划线；在过去来说，老工匠通常是直接用手捏住尺子作为挡块的功能，当然这依托于工匠的经验和熟练度；而这种小的设计对现代DIY群体来说，还是值得一试的。

基本信息：

专业名称：直尺限位器

通用名称：钢直尺限位器，钢直尺限位块

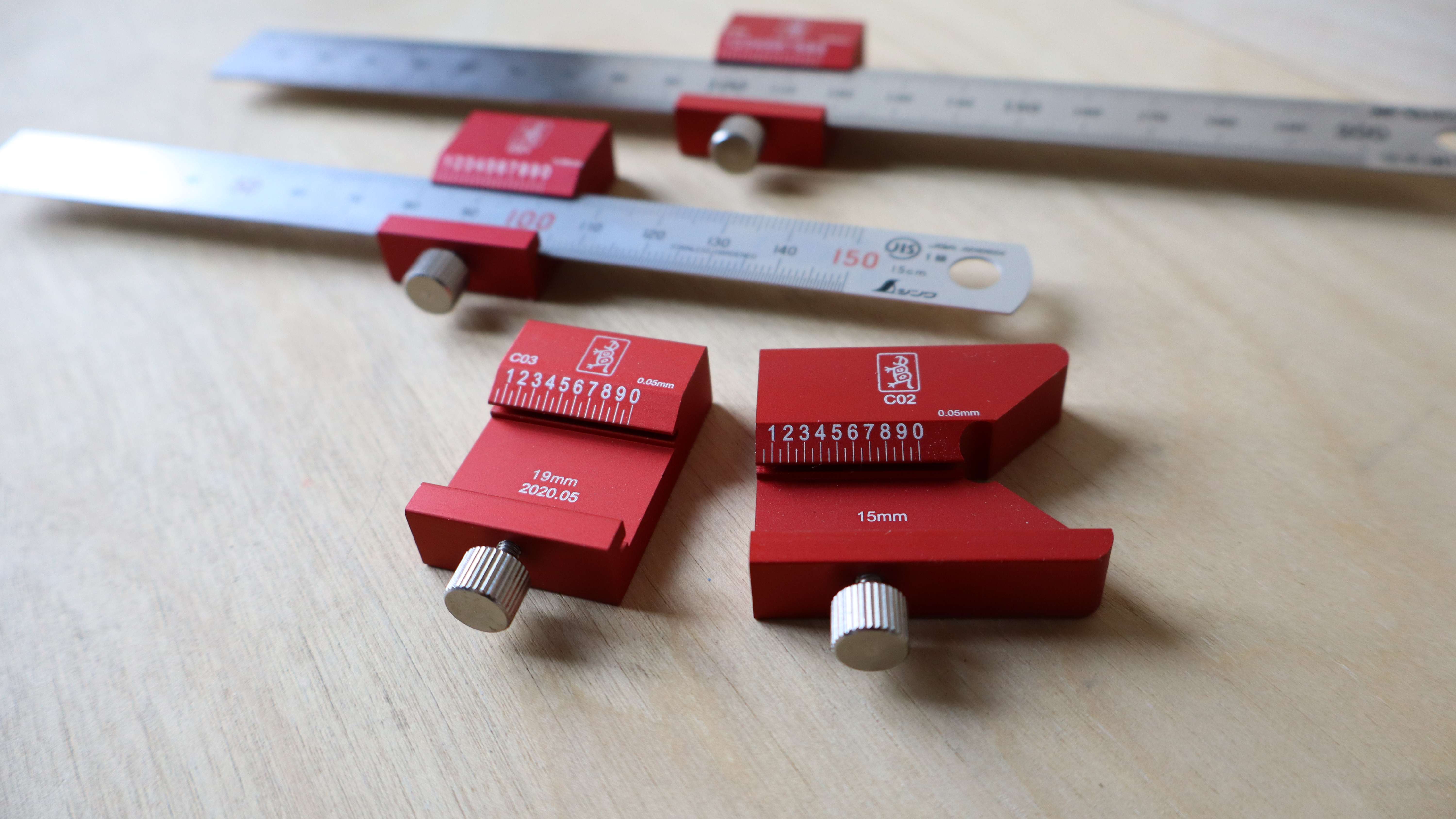

图例：

详情介绍：

简述：直尺限位器是用于固定量具位置的辅助工具，通常由金属、硬木或硬质塑料等制成；一般为90度和45度辅助设计，通过机械夹持与量具配合使用，限位后无需反复测量定位，能够有效提高我们的工作效率。

功能：辅助划线、测量、定位、圆心定位等。

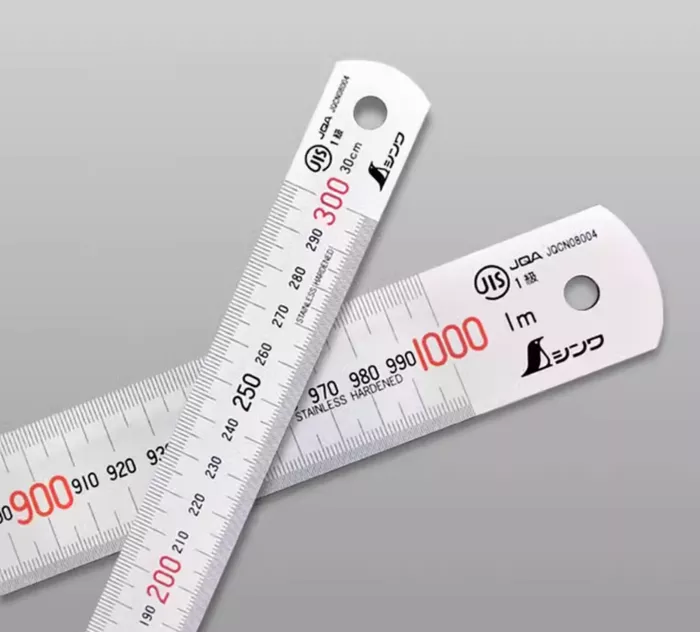

搭配：直尺、曲尺、划线工具

适用范围：木工

参数规格：适配于市面上的直尺宽度，通常为15mm、19mm；个别尺寸根据各品牌相对应的量具宽度而定。

特殊注解（基准校验）：用直角尺校验限位块与直尺的垂直度。

注意事项：防摔防跌落

使用方法：（视频）待补充

定位划线：批量作业时，锁定所需尺寸，消除人为反复测定误差；

中心定位：辅助圆木中心（圆心）定位；

测定：辅助测深、测高。

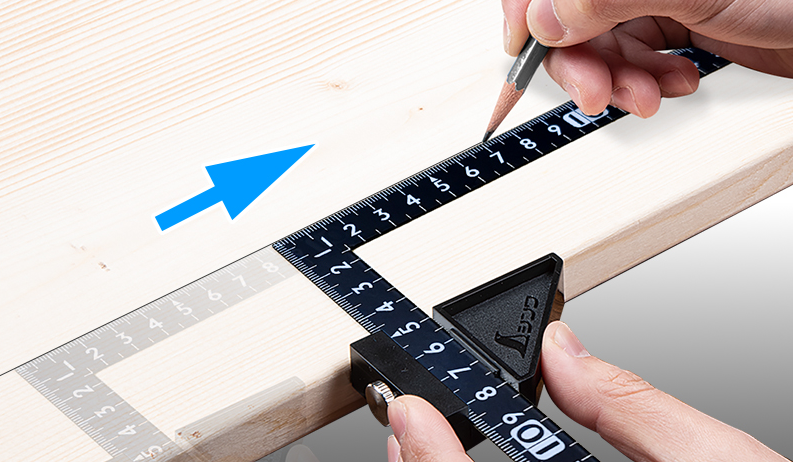

曲尺挡块

相关词条：现代木工量具的种类：测量与划线工具有哪些，测绘类工具合集

注：定位精度：普通款±0.5mm，精密款±0.1mm（带微调旋钮）。
