【精编】黑胡桃榫卯“角麻组子灯”制作教程【图文教程】

编者按：本教程于2021/5/3在《永宁组子工作室》创作，教程步骤十分详细，仅供参考学习，如需搬运请注明来处，感谢大家的支持。

《角麻组子灯教程》

一、所需工具、材料

二、制作框架

1、划线（工具：钢直尺、直角尺、铅笔或划线刀、美纹纸）

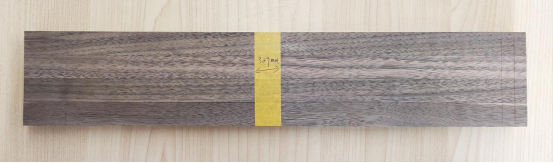

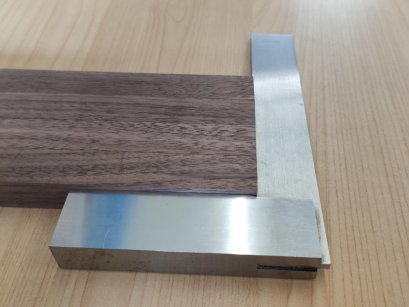

①将木方用直角尺一端对齐后用美纹纸固定（四根一组）。

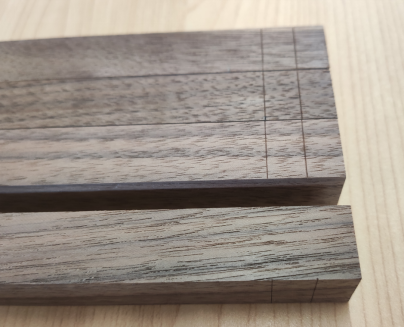

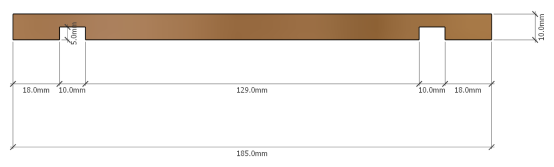

②取10*10mm黑胡桃木方照下图从木方的两端划线（也可从左至右依次划线），然后再将木方按2根一组用美纹纸分别固定。

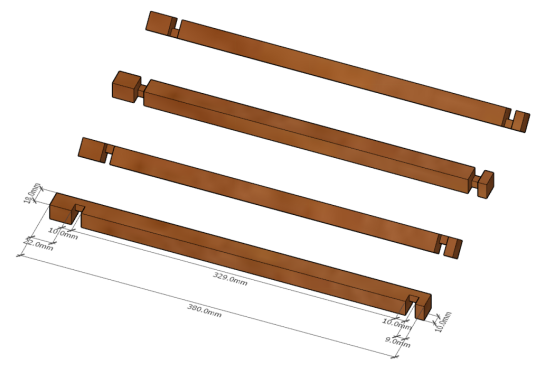

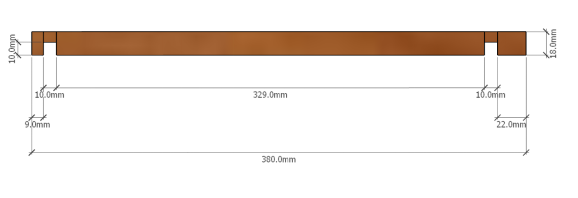

③取18*18mm黑胡桃木方按下图自木方两端分别划线（有500mm钢直尺的可从左至右依次划线）。

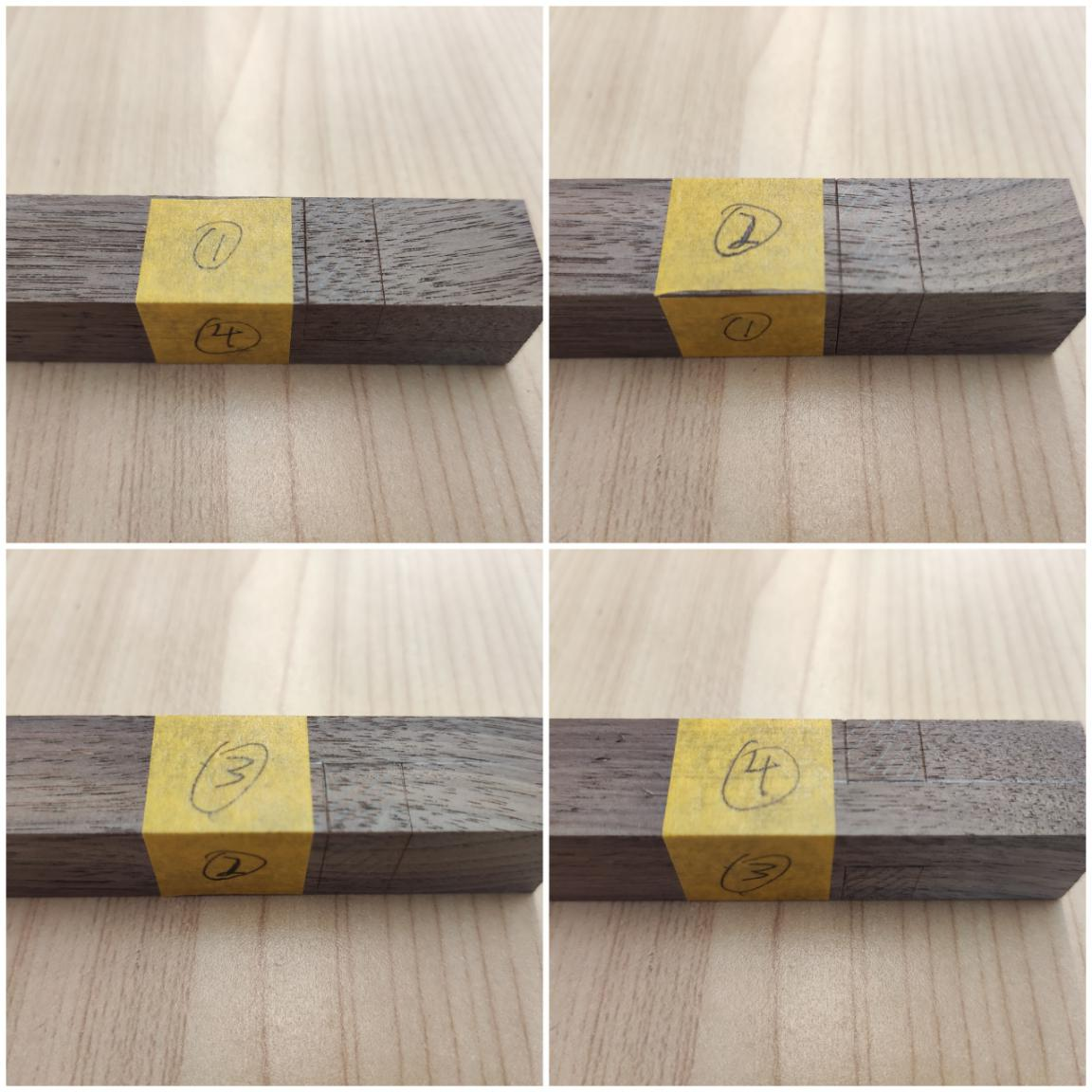

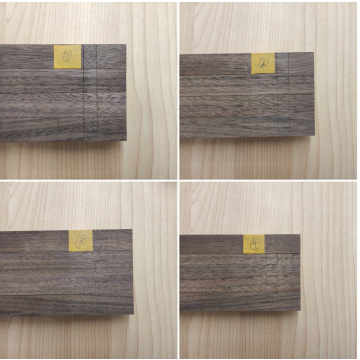

**面划好后，将木方依次向里翻转（如图）后划第二面，第三面、第四面划线槽深为10mm。

2、锯（工具：切割台、夹背锯）

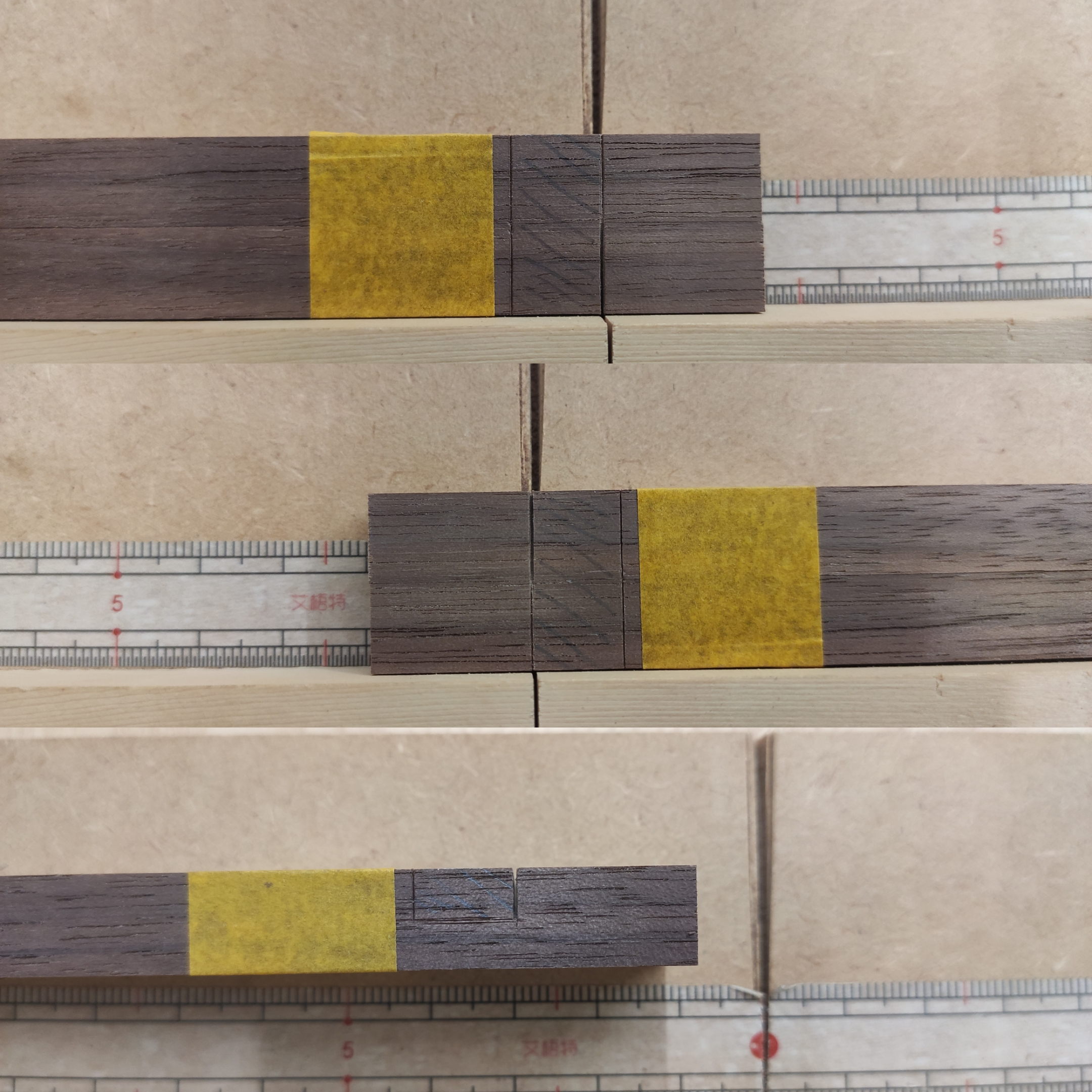

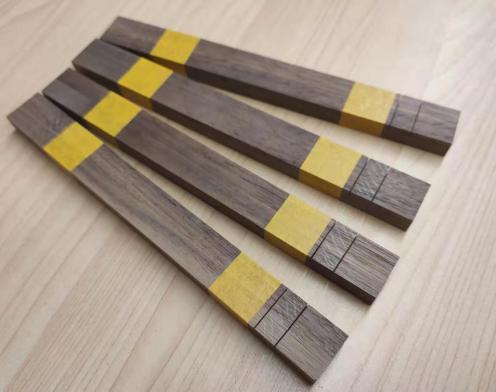

①将10*10mm黑胡桃木方锯出5mm深的槽来，注意使用夹背锯时，注意锯刃从线的内侧开始锯。

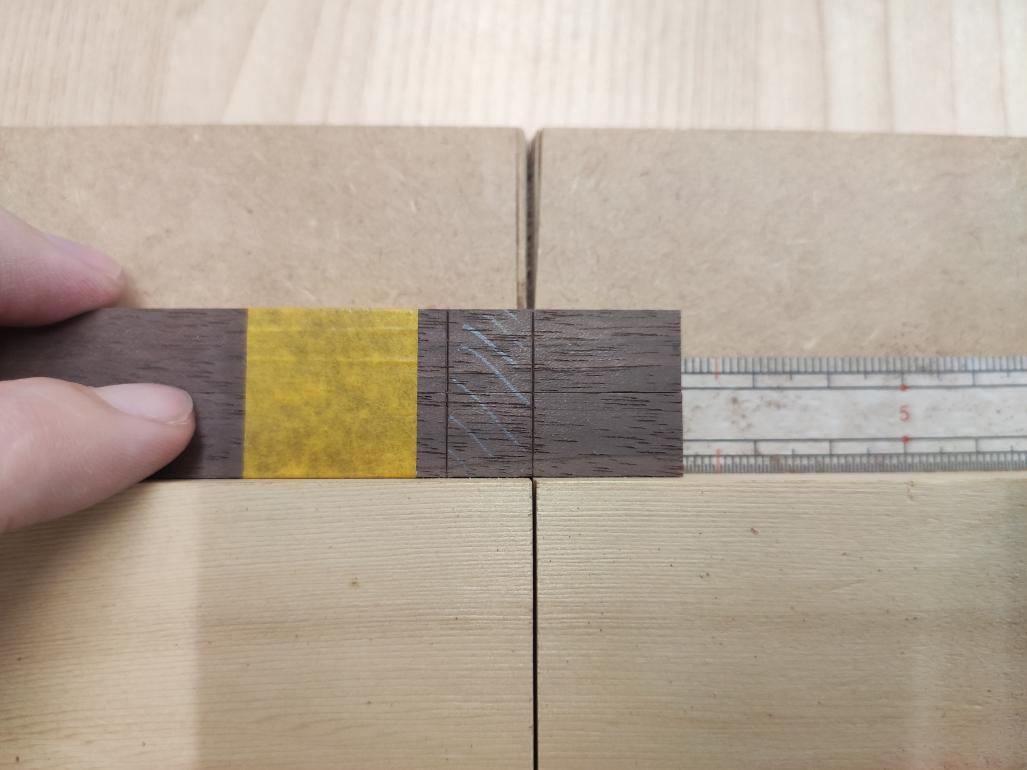

提示：新手锯直如无把握，锯一面时，我们先用锯在线内轻划一刀（如图所示），然后把木方180度调转一面再划一刀，检查其成垂直之势后再往下锯，锯的时候注意观察槽深至5mm（6mm内），请勿锯过头。

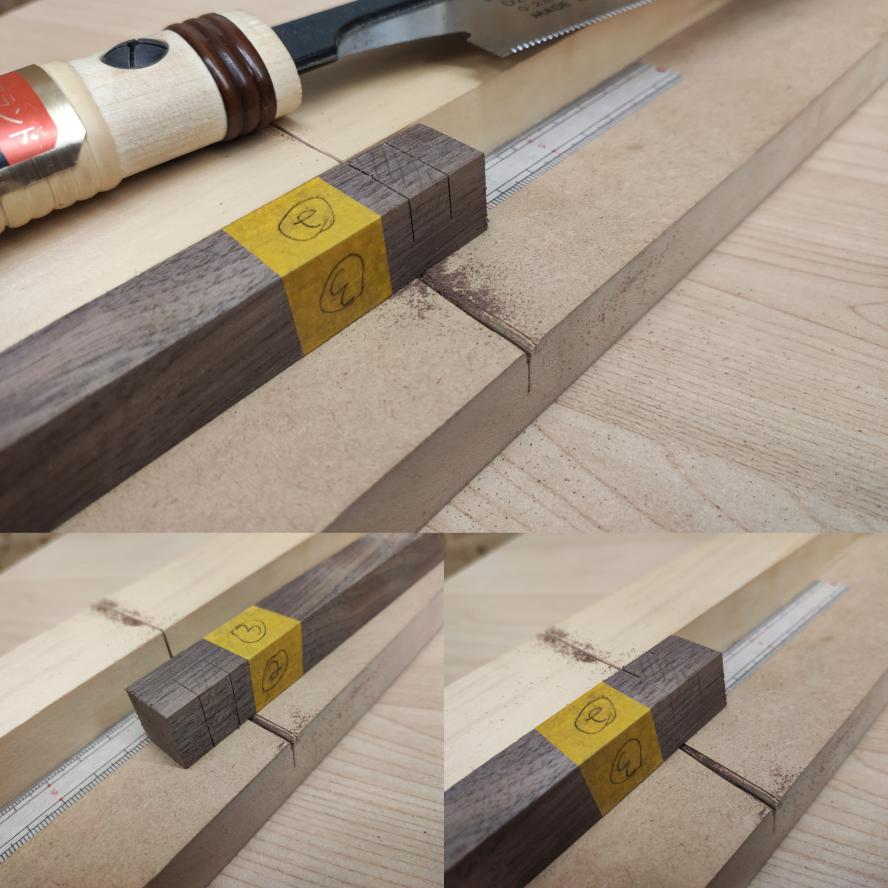

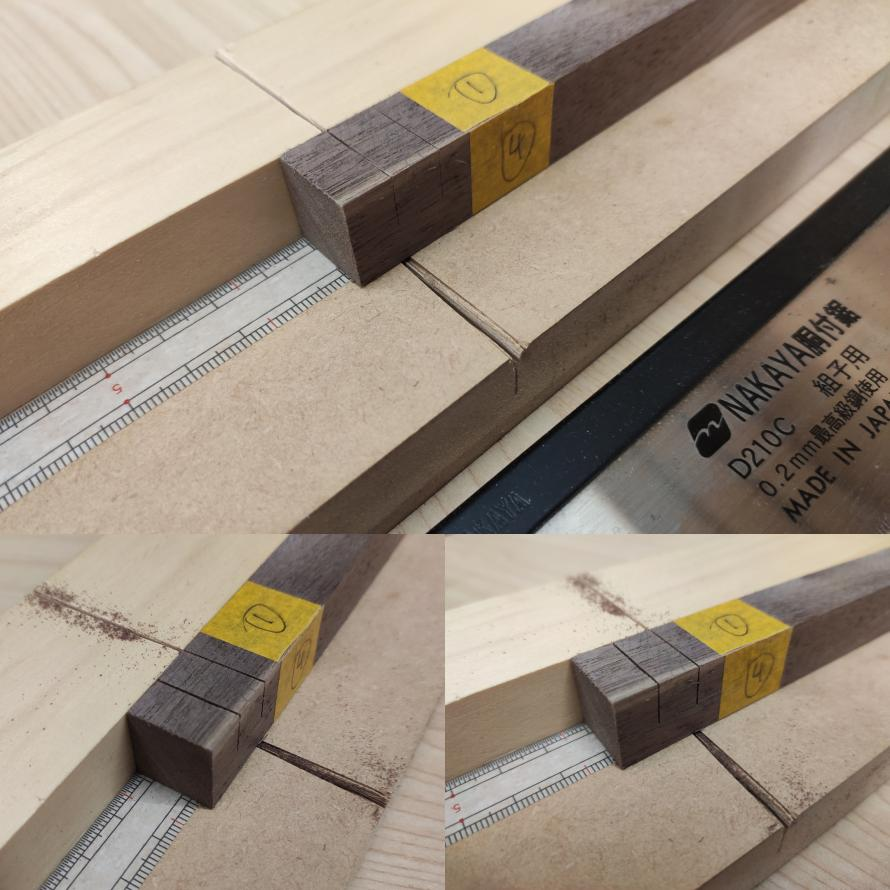

②将18*18mm黑胡桃木方**面朝上第四面朝前放置（锯深“10mm”），注意：刀从线内走，莫要锯过头。

③再将木方第二面朝上，第三面超前放置（锯深同为“10mm”）。

2、凿（工具：凿刀、F夹（可用可不用）、锤子），可备一张垫板以免凿到桌面。

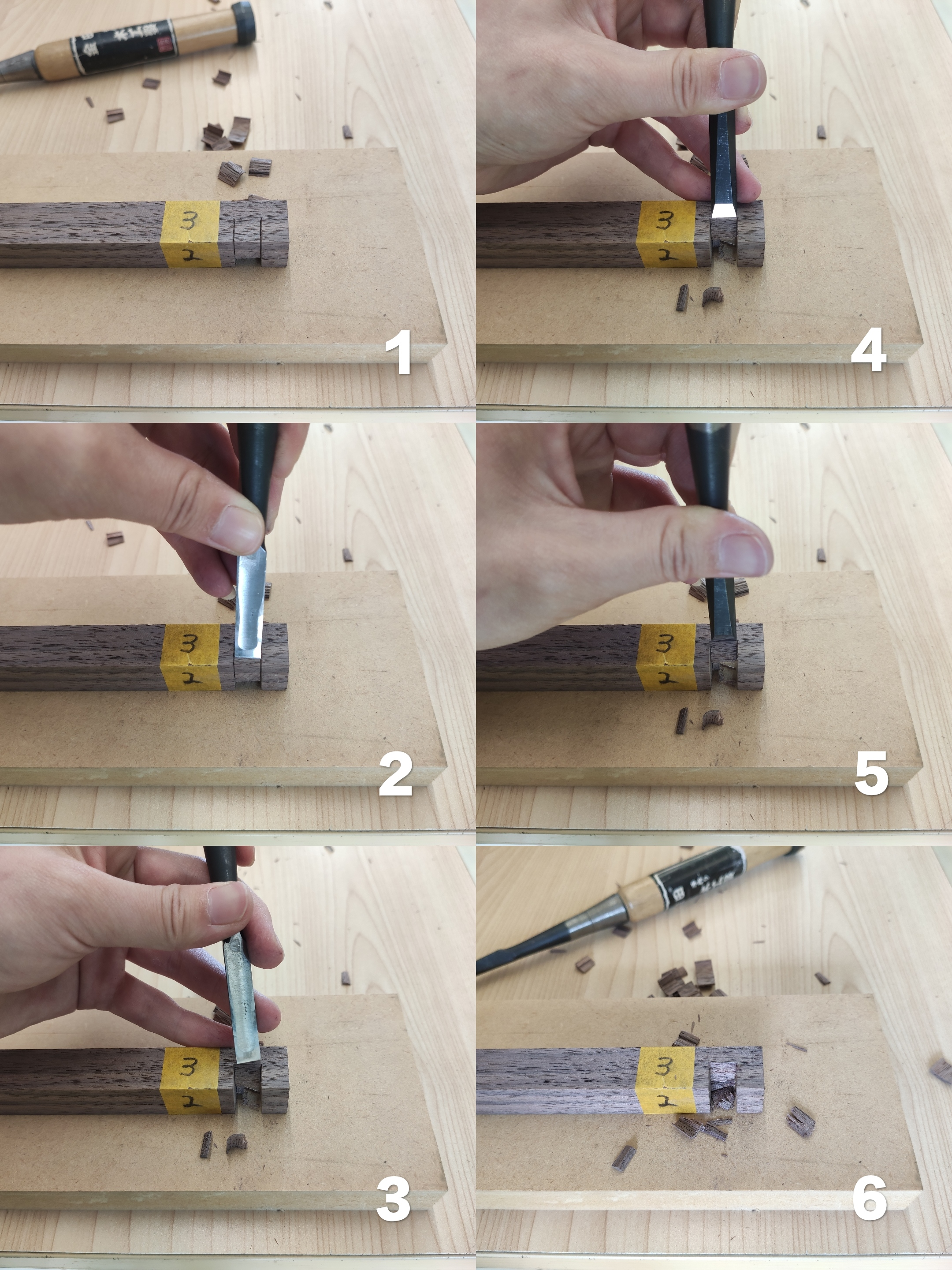

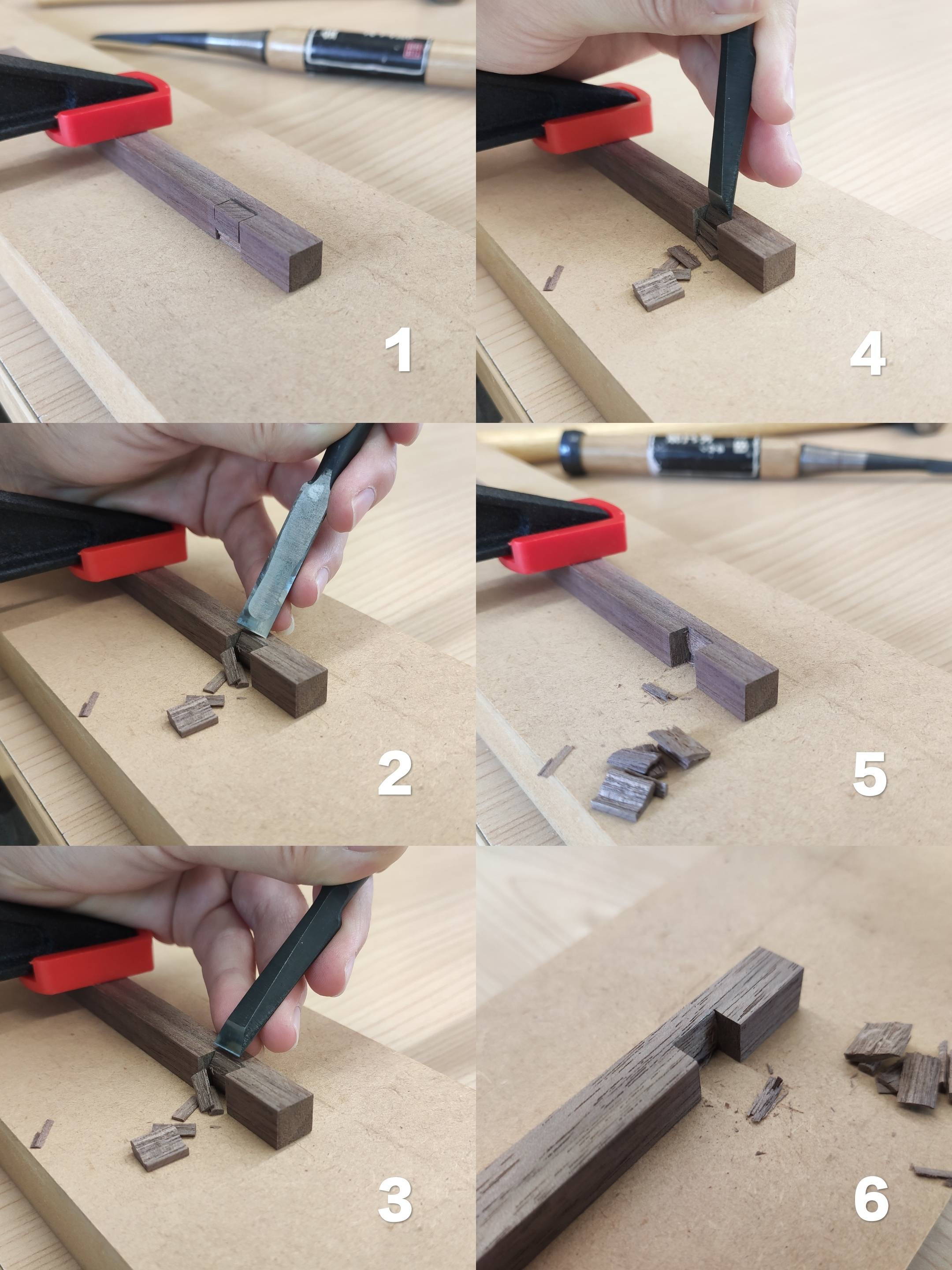

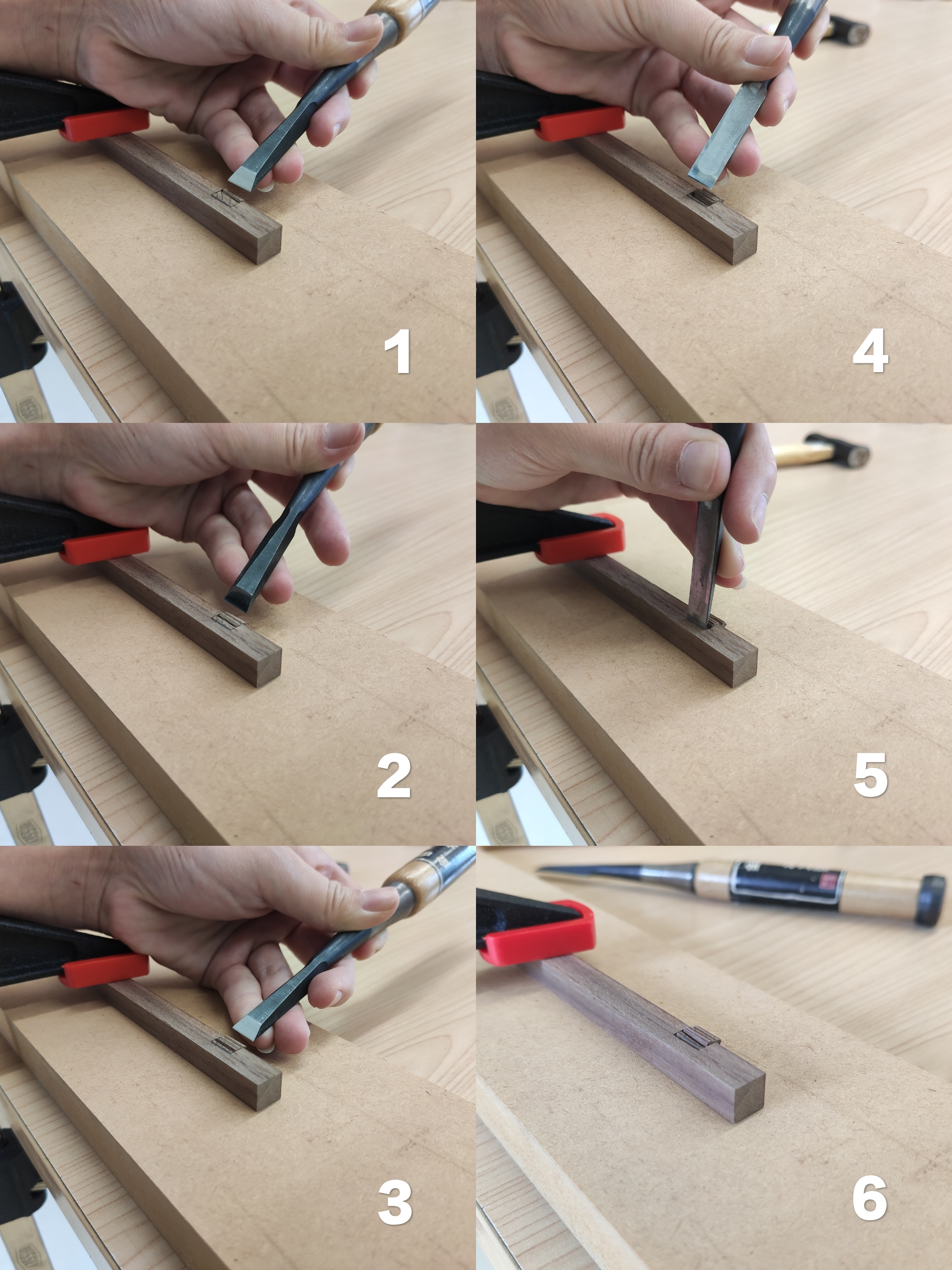

①用F夹将10*10mm黑胡桃木方固定在桌面上（槽口朝外），开始凿时凿刀“斜面朝里，平面朝外”，左手持凿右手持锤，约每2mm一刀，凿至最里面一刀时“平面朝里，斜面朝外”在槽口5mm处垂直往下凿。

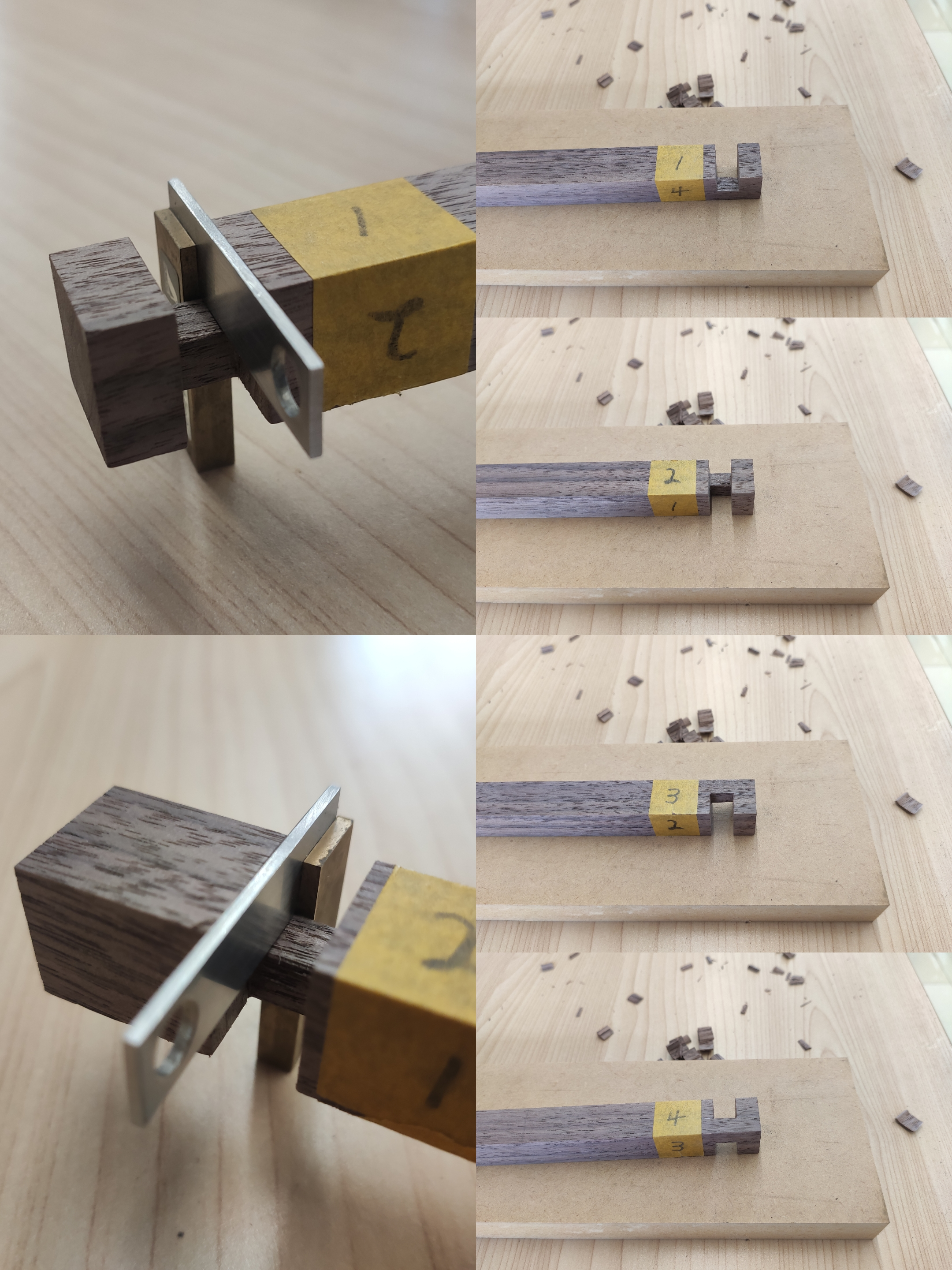

②将木方翻转，槽口朝内时（如图所示），凿刀“平面朝里，斜面朝外”，凿至最后一刀时“斜面朝里，平面朝外”在槽口5mm处垂直往下凿。

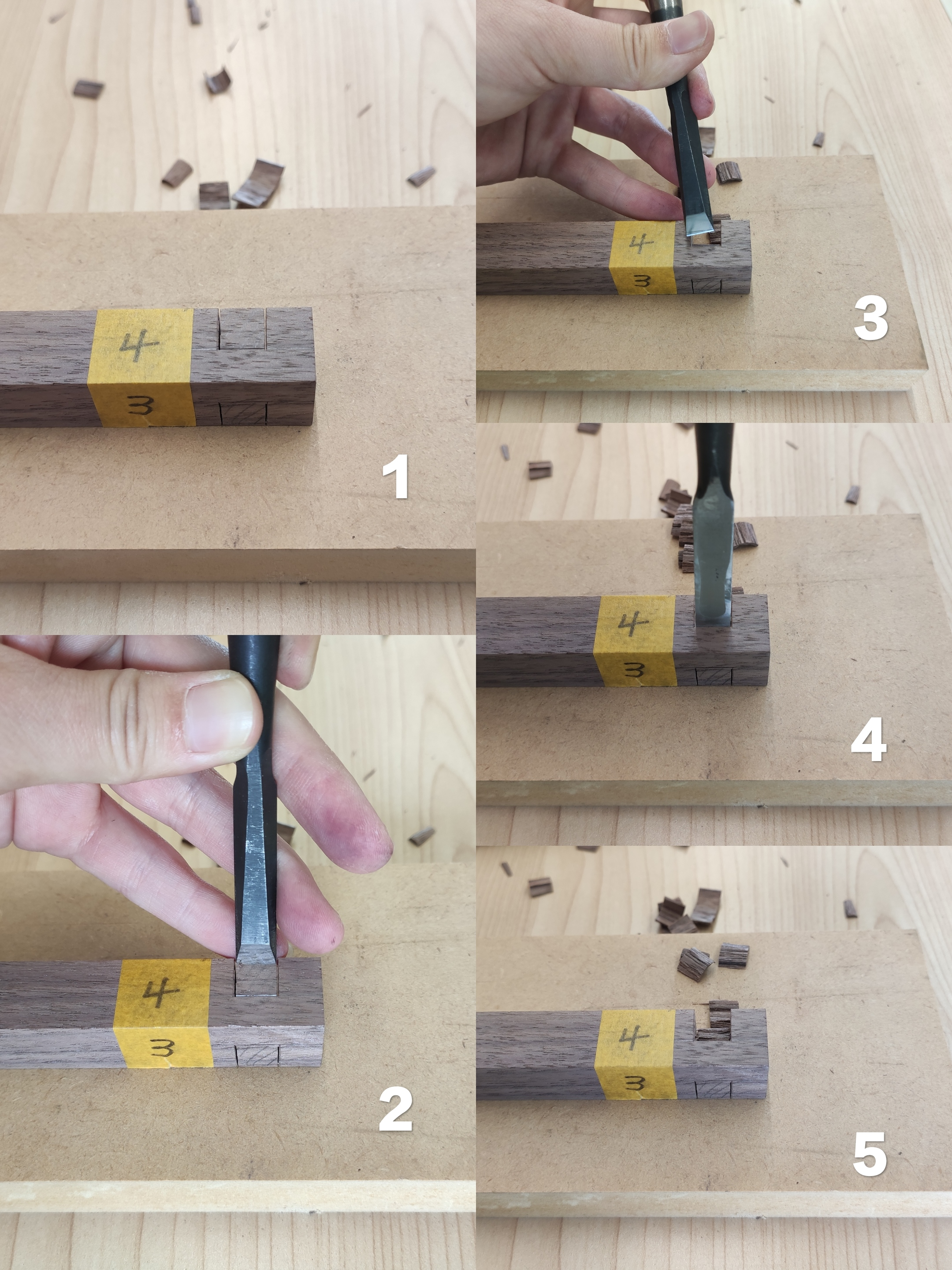

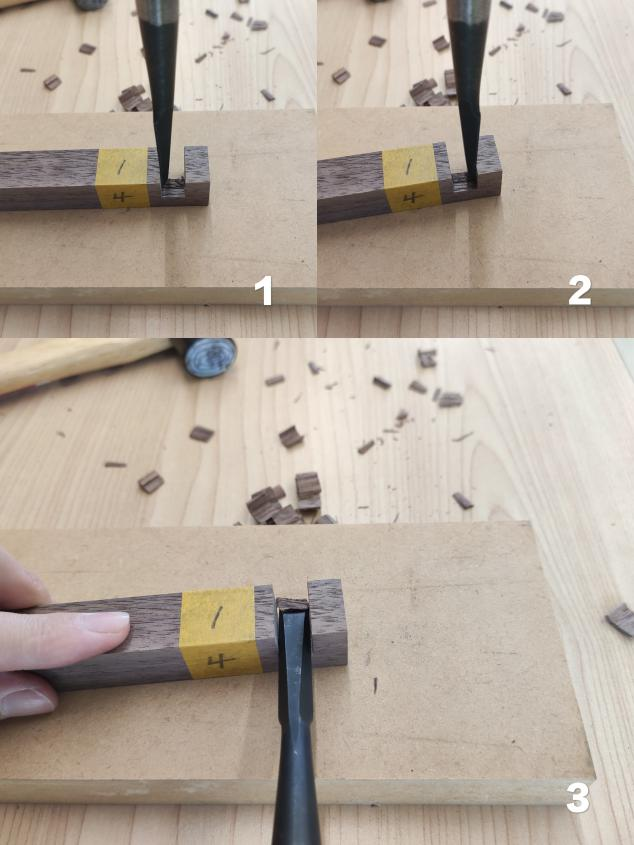

③将18*18mm黑胡桃木方在桌面上固定，第四面朝上凿出10mm深的槽口（用刀时请参照上文的方法）。

④将木方翻转，第三面朝上凿出10mm深的槽口（如图）。

⑤凿后试装，如不平整，可用凿刀稍稍修正一二。

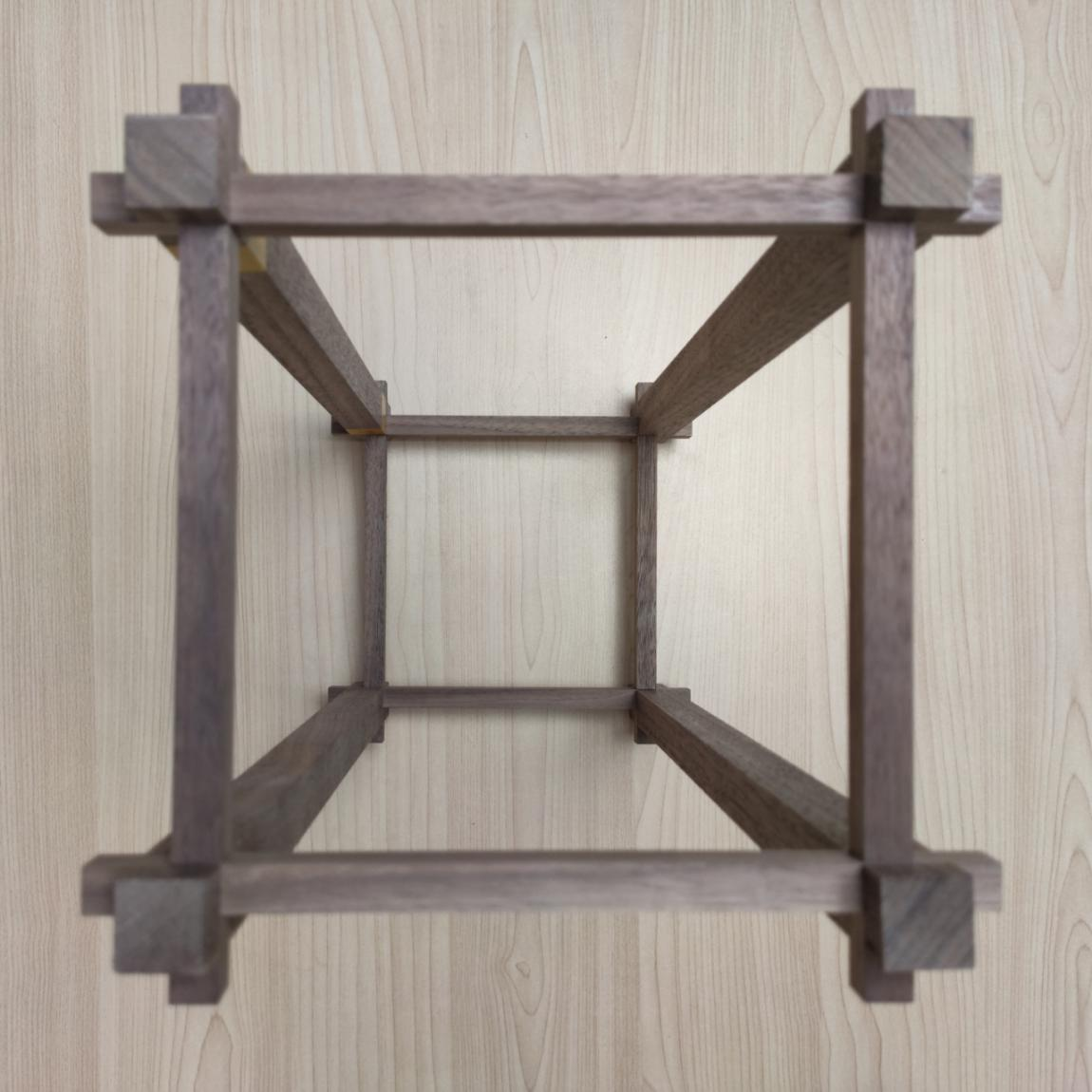

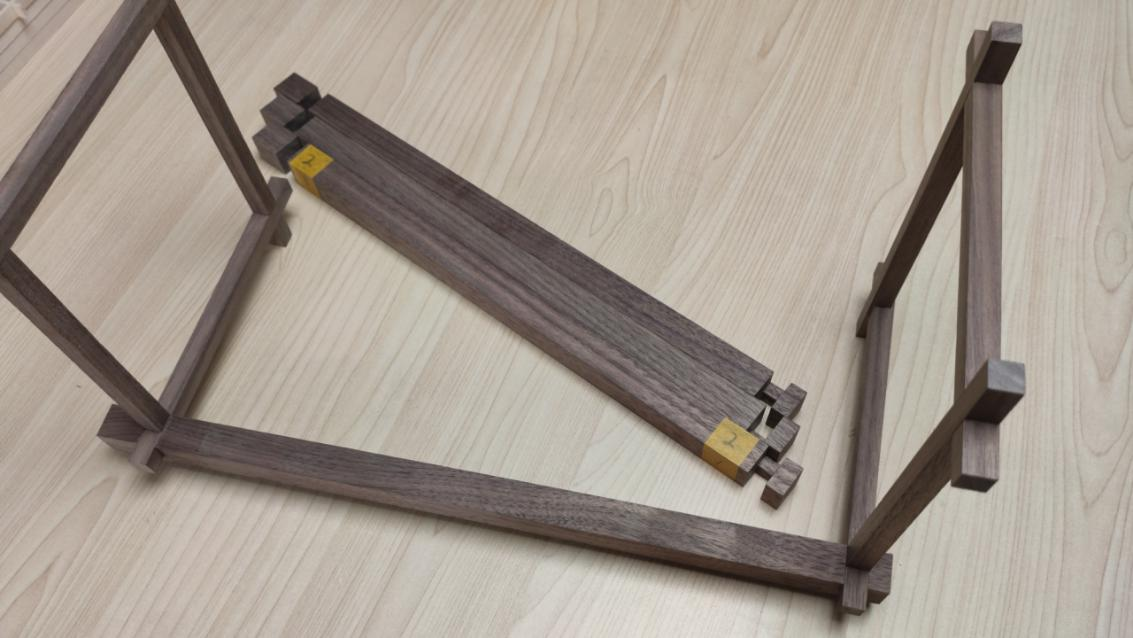

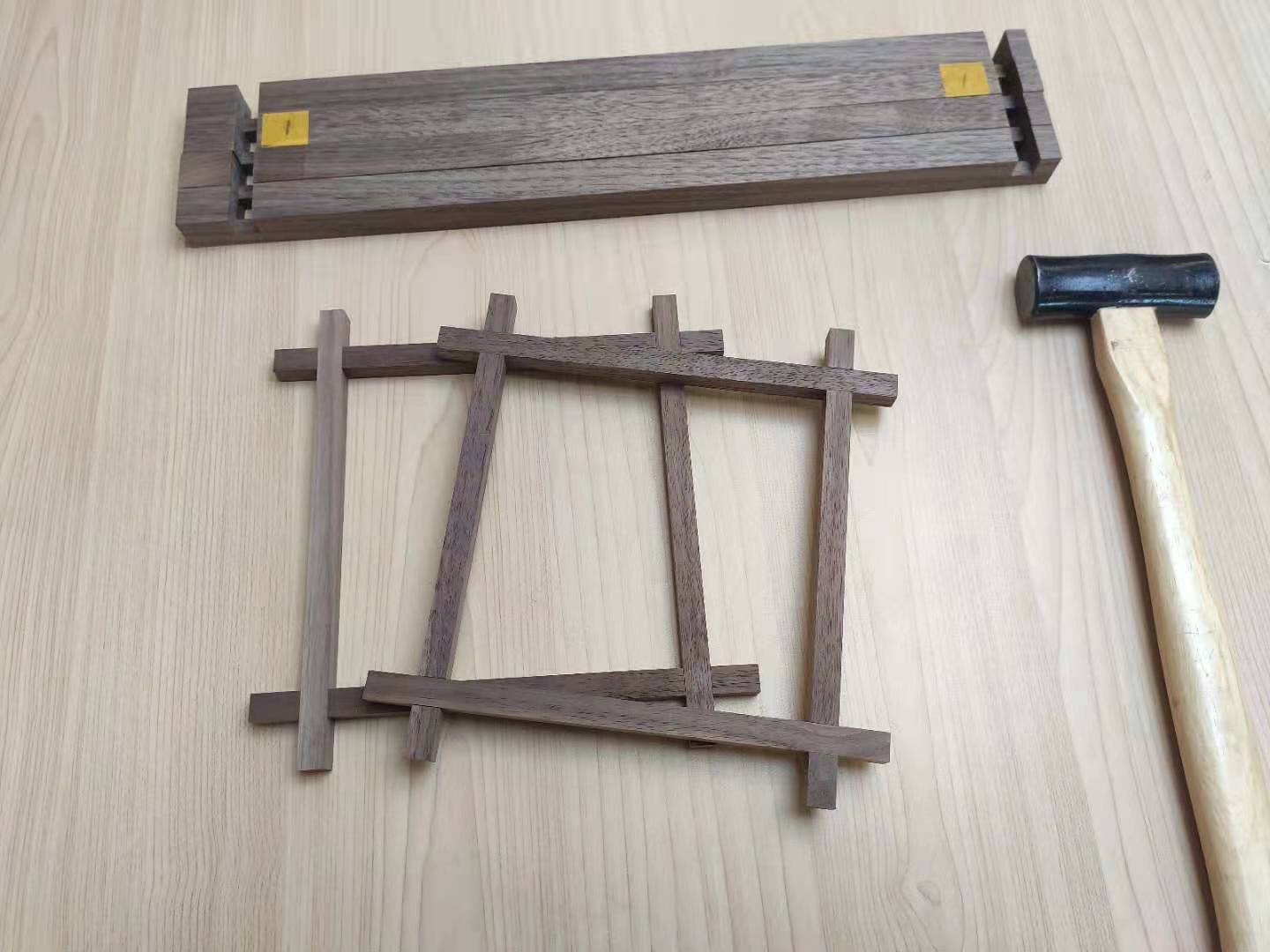

4、组装灯体框架

试装

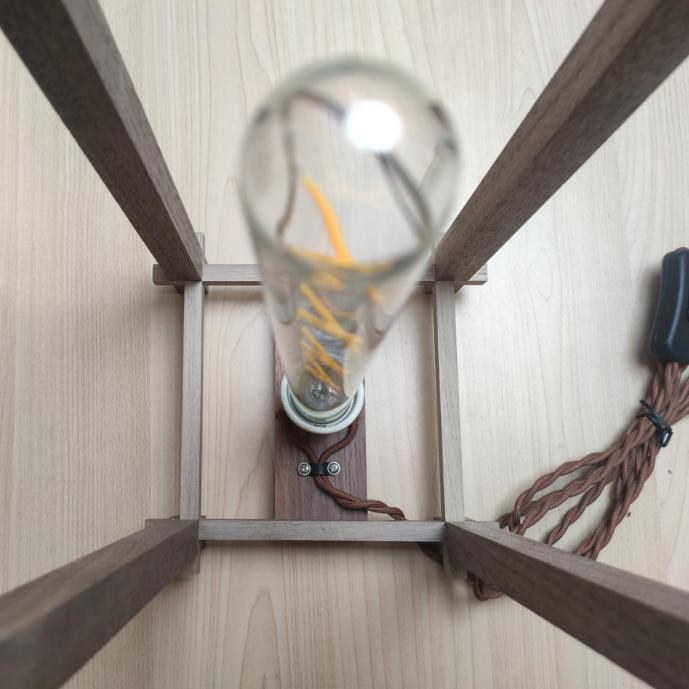

5、安装制作组子灯底座（工具：手电钻或手摇钻、十字起、2.5mm钻、直角尺、铅笔；配件：灯、灯座、开关电线、自攻螺丝。）

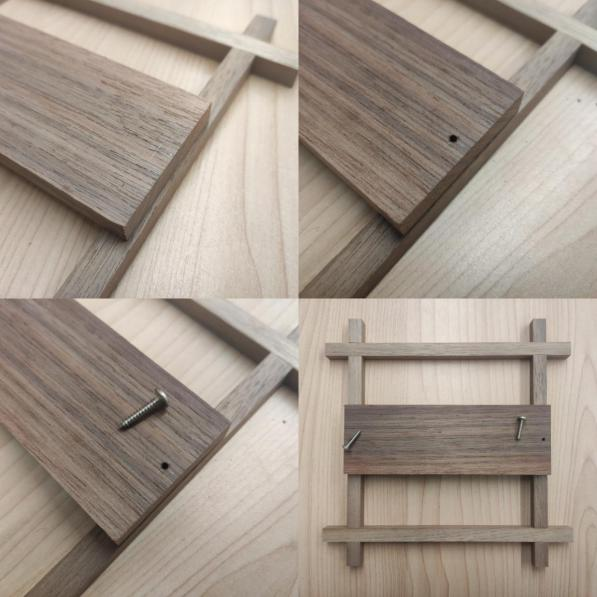

①把黑胡桃木片10*50*148mm两端取中心点画线，居中放置在方框上打孔定位后再拧上螺丝固定。

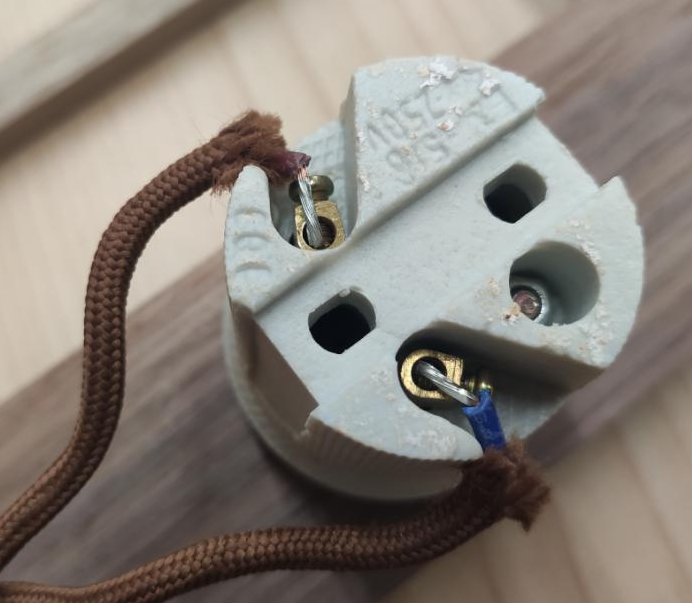

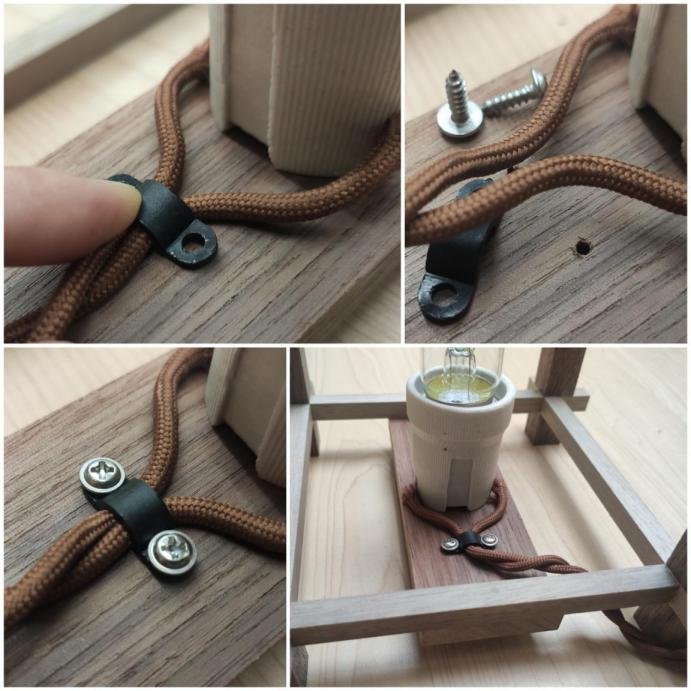

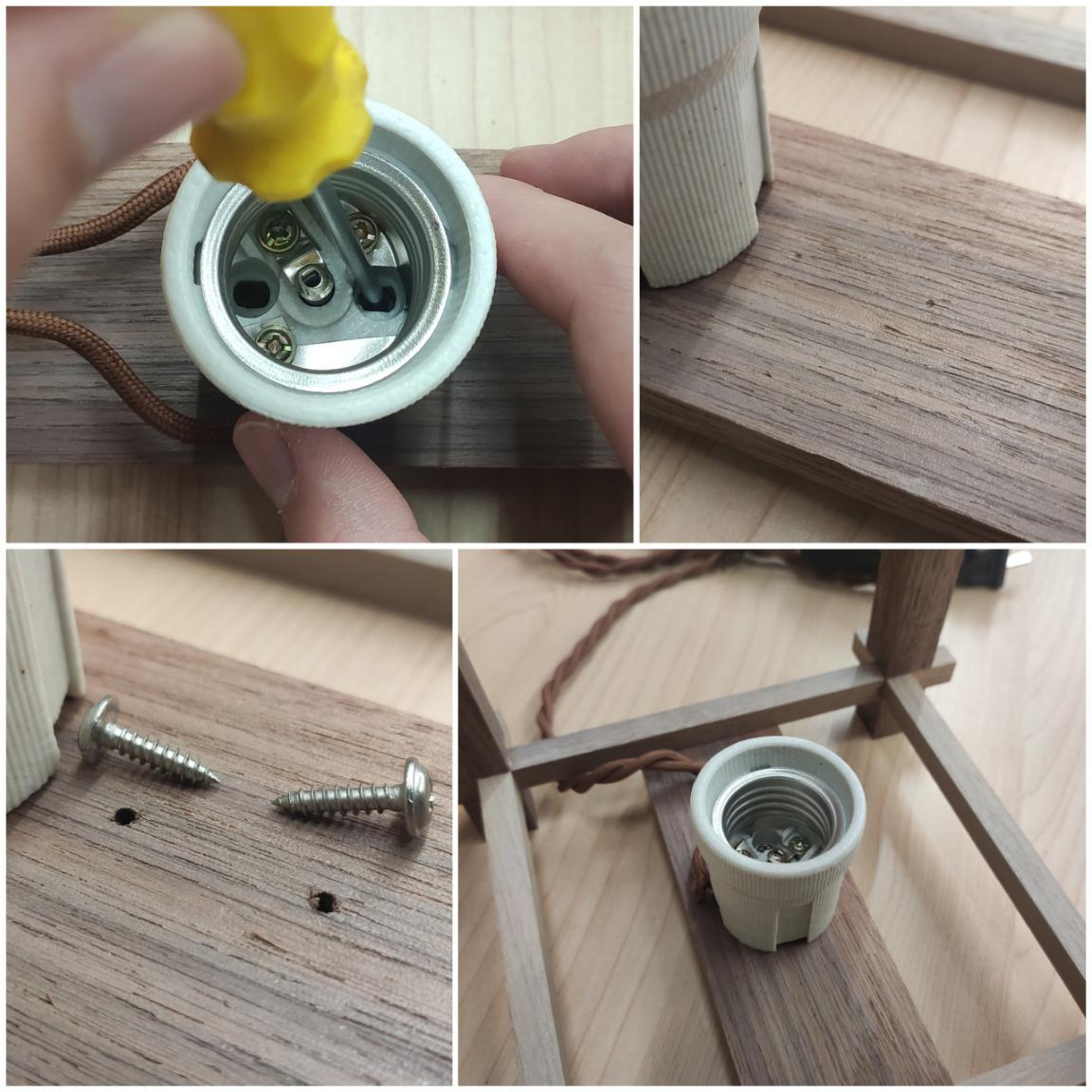

②连接灯座

③将灯座居中放置在黑胡桃木片上，用螺丝刀在两个孔定位，打定位孔，再拧丝固定。

④操作同上。

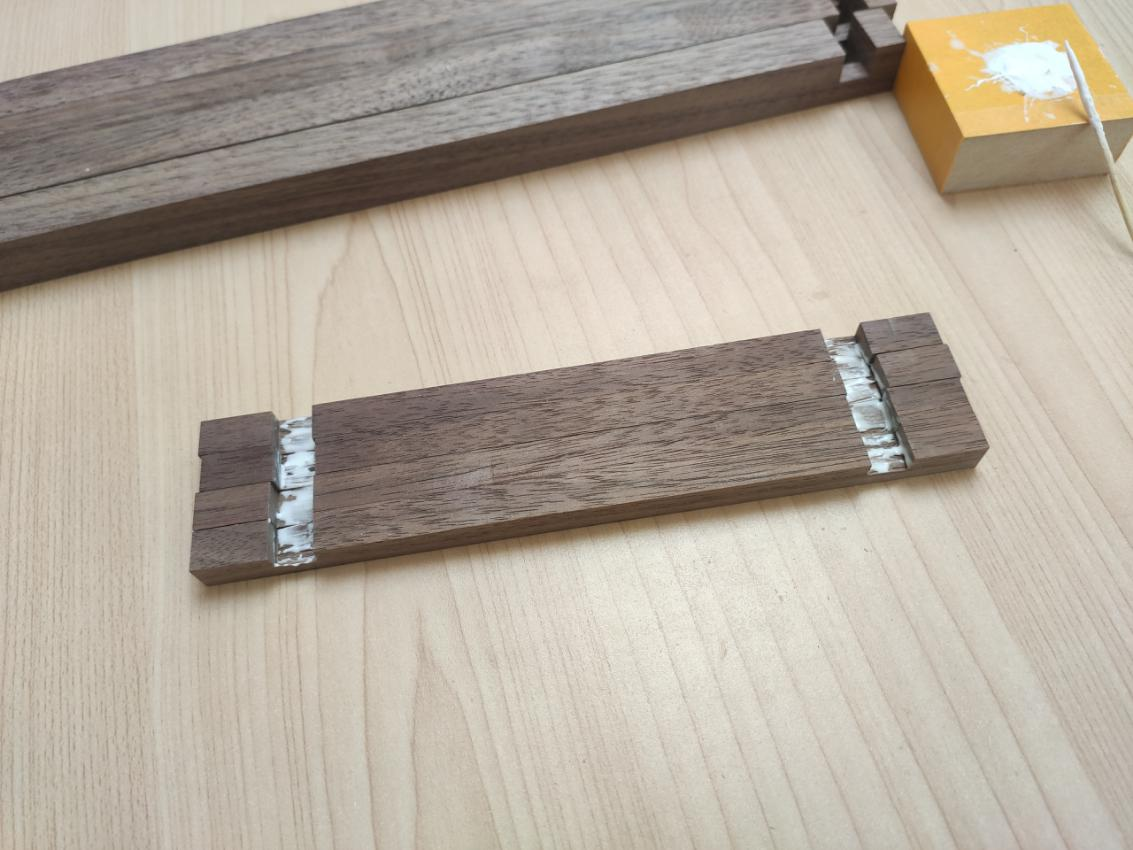

6、试装无误后上胶固定。

三、制作组子

1、准备条子，划线开槽（工具：直角尺、钢直尺、铅笔或划线刀、等距规、美纹纸）

①核算，备料

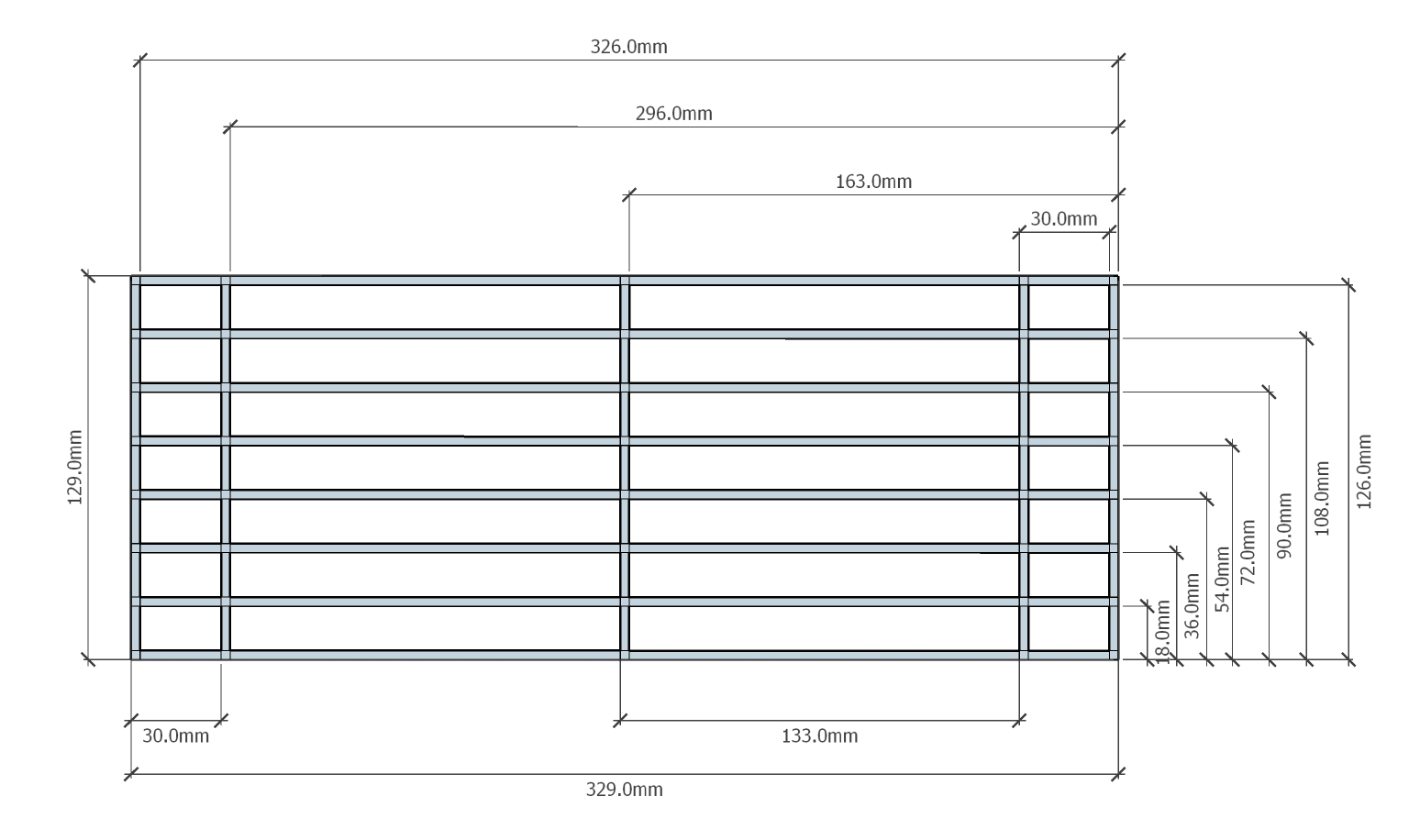

三面《千本格子》：截长329mm椴木条8根×3面=24根、129mm椴木条5根×3面=15根

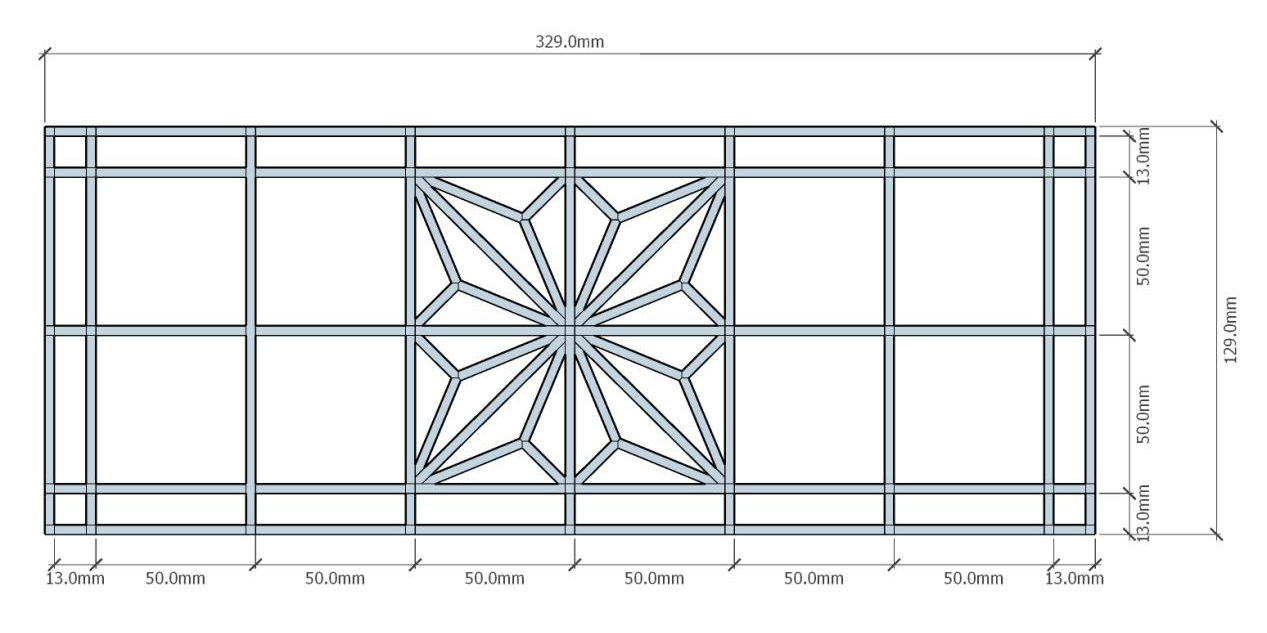

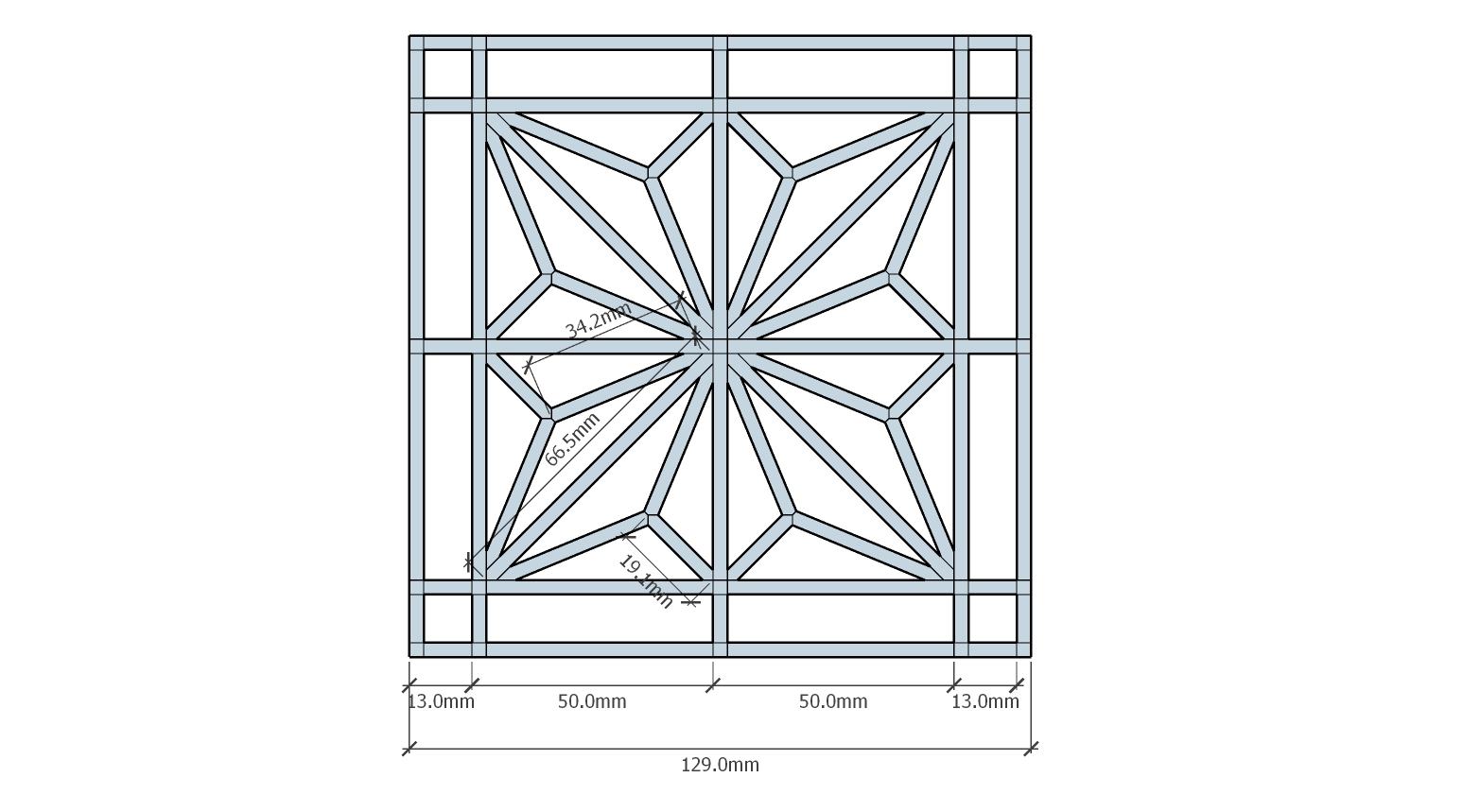

一面《角麻》：长329mm椴木条5根、129mm椴木条9根、66.5mm椴木条4根、34.2mm椴木条16根、19.1mm椴木条8根

顶面《角麻》：长129mm椴木条10根、66.5mm椴木条4根、34.2mm椴木条16根、19.1mm椴木条8根

计：

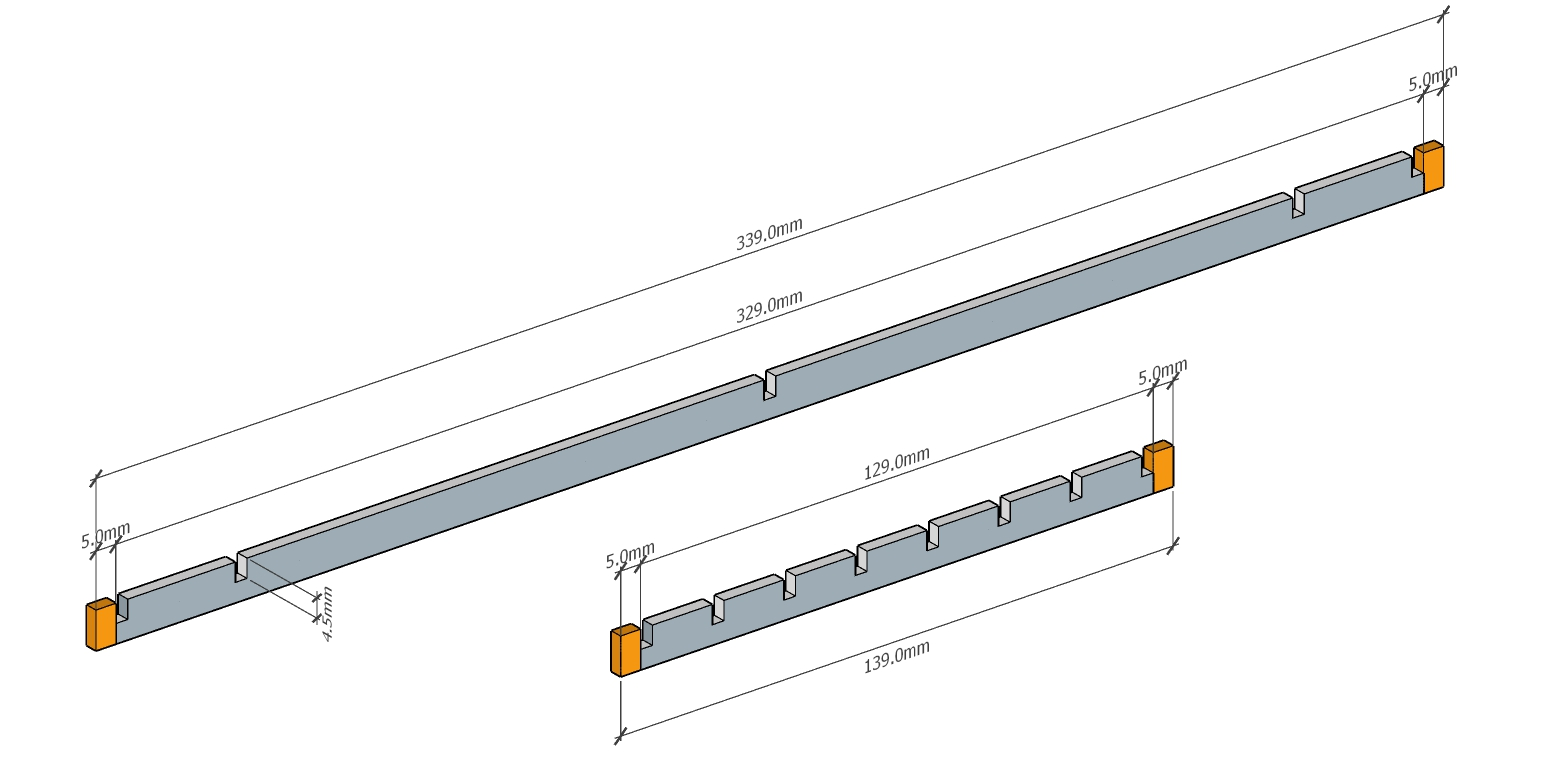

②329、129mm椴木条两端可各预留5mm，留待上胶组装固定后锯掉即可。

③准备66.5、34.2、19.1mm椴木条时应应留出1mm左右的余量，以免铲角度的时候木条过短。

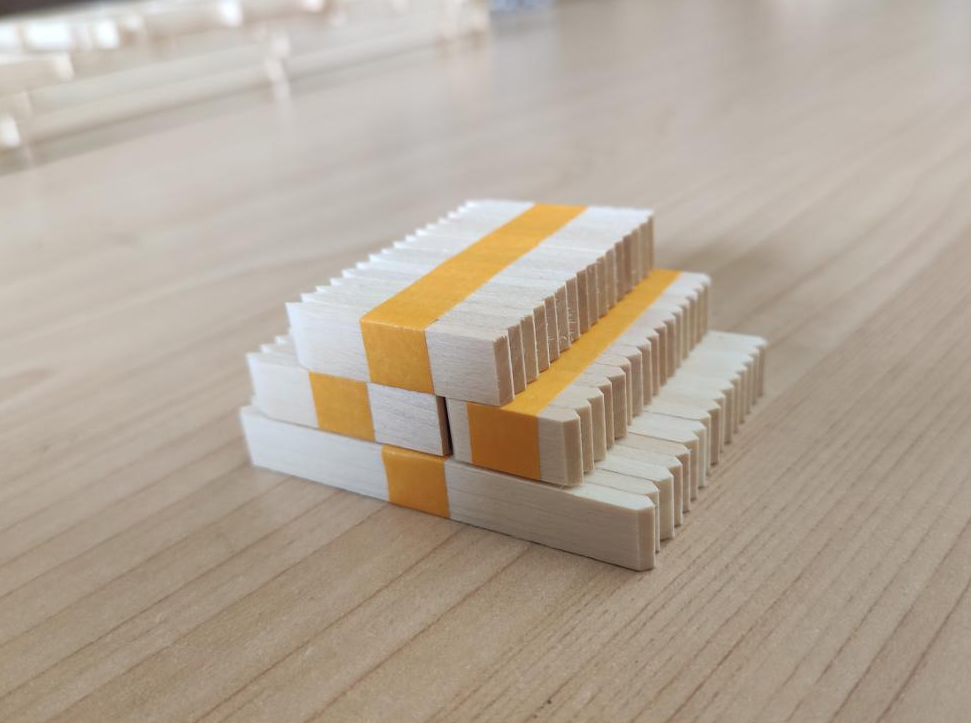

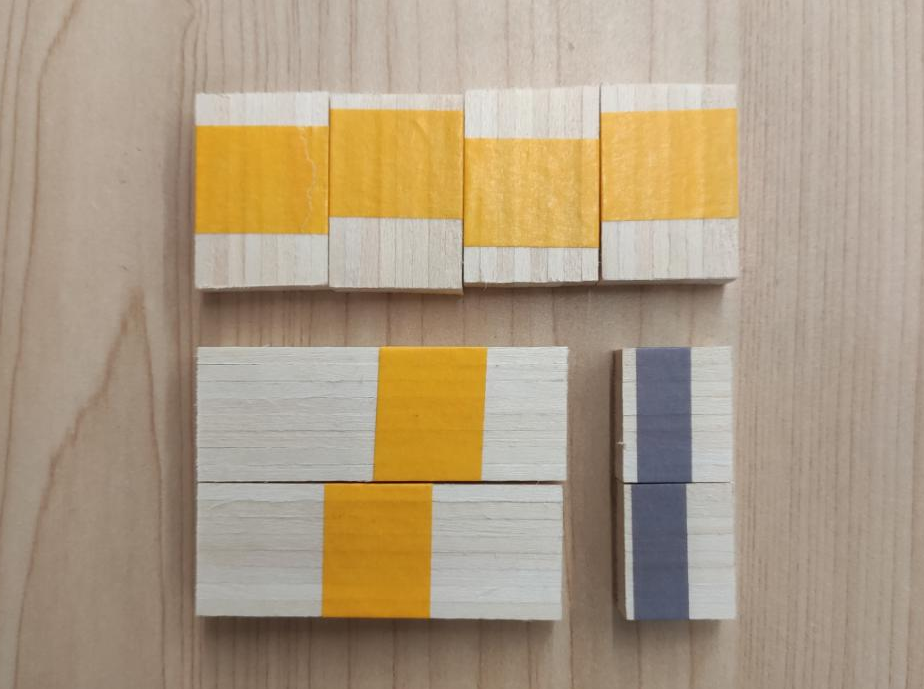

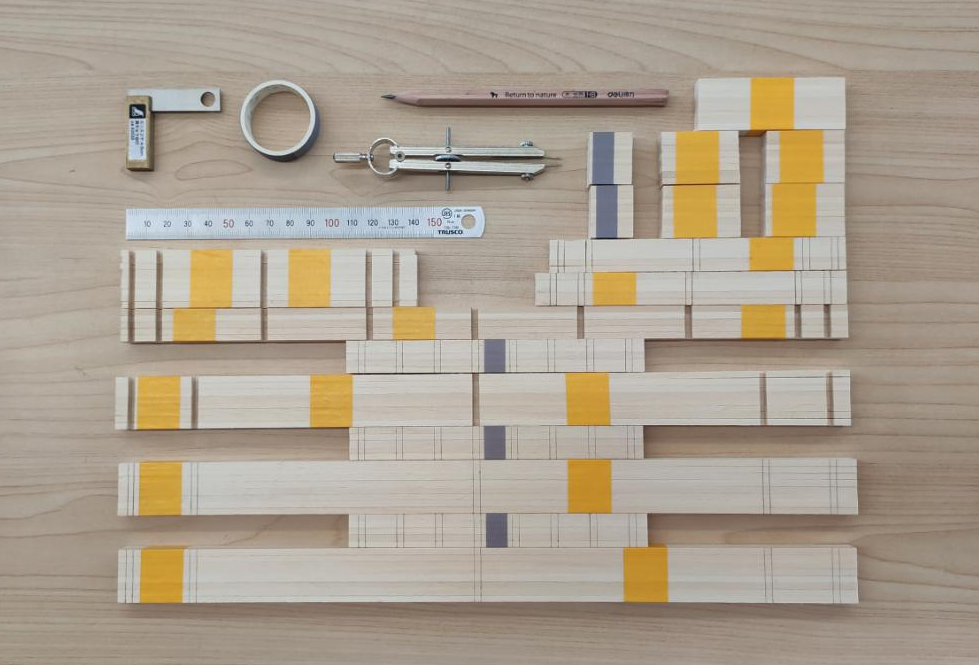

④将裁好的椴木条依表格用美纹纸固定后划线

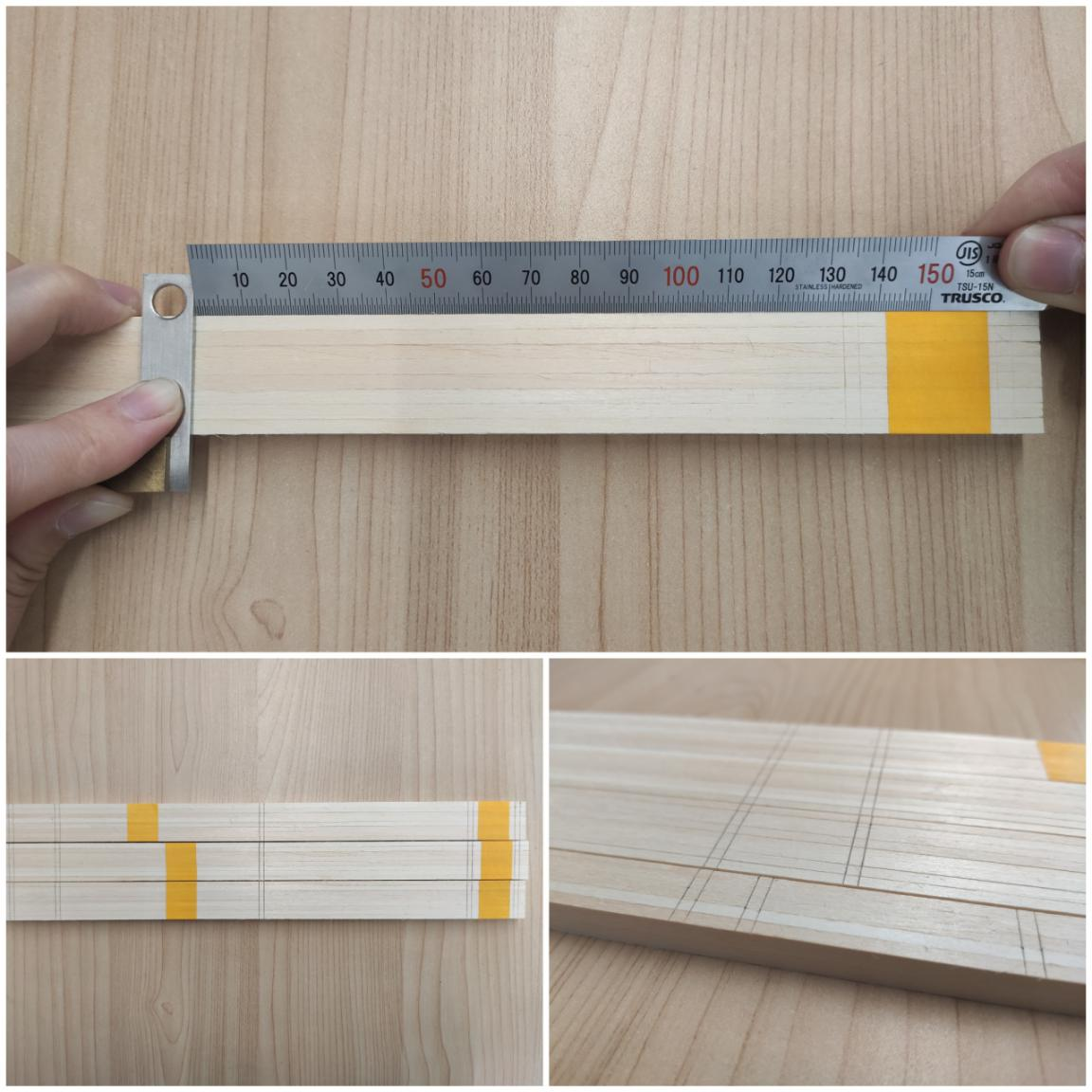

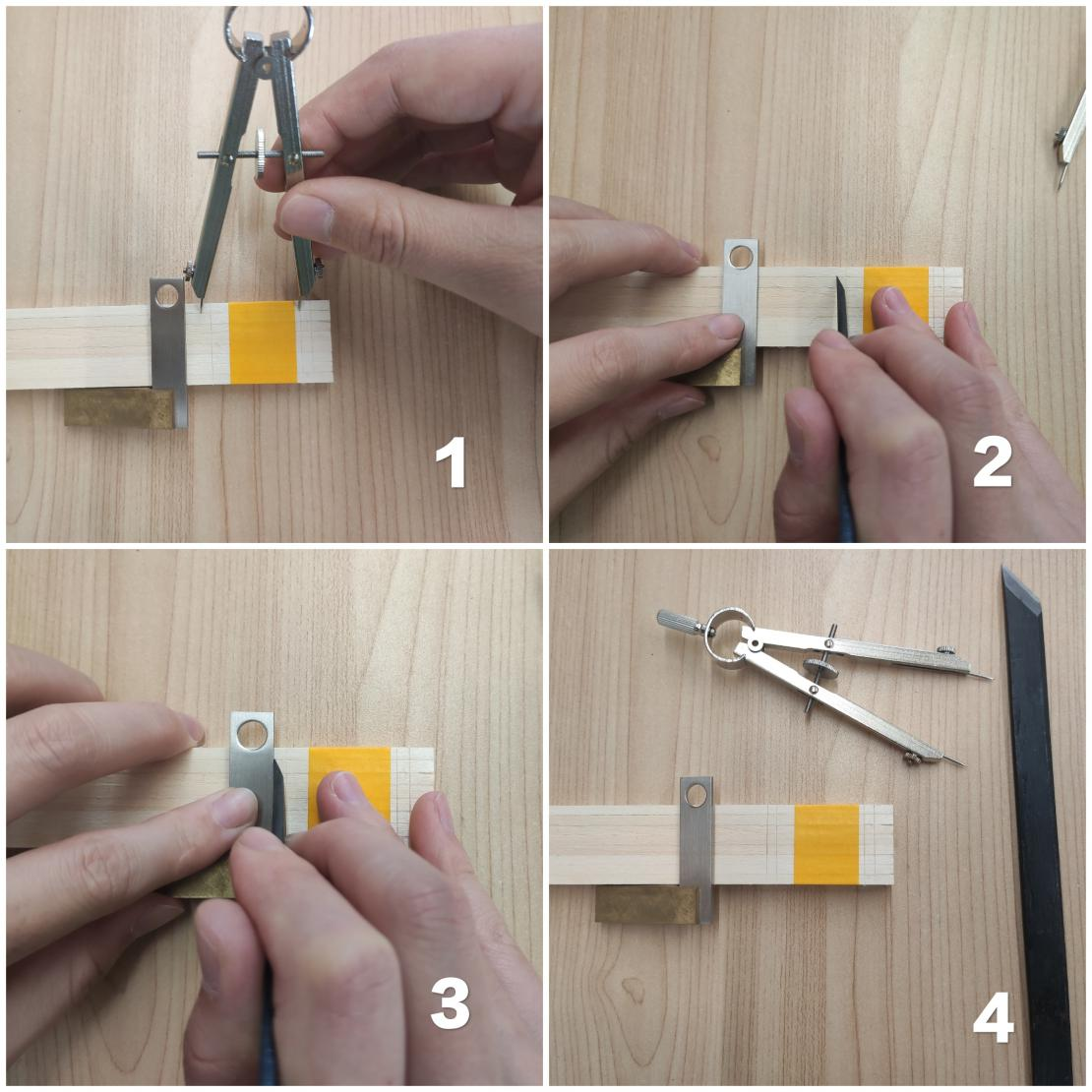

操作方法：用划线规／直尺按图纸标出相应的点后，用划线刀／铅笔以直角尺为靠山然后划线（如图所示）

2、开槽，制作组子框架（工具：夹背锯、限位条、夹子、切割台、2.5ｍｍ铲刀）

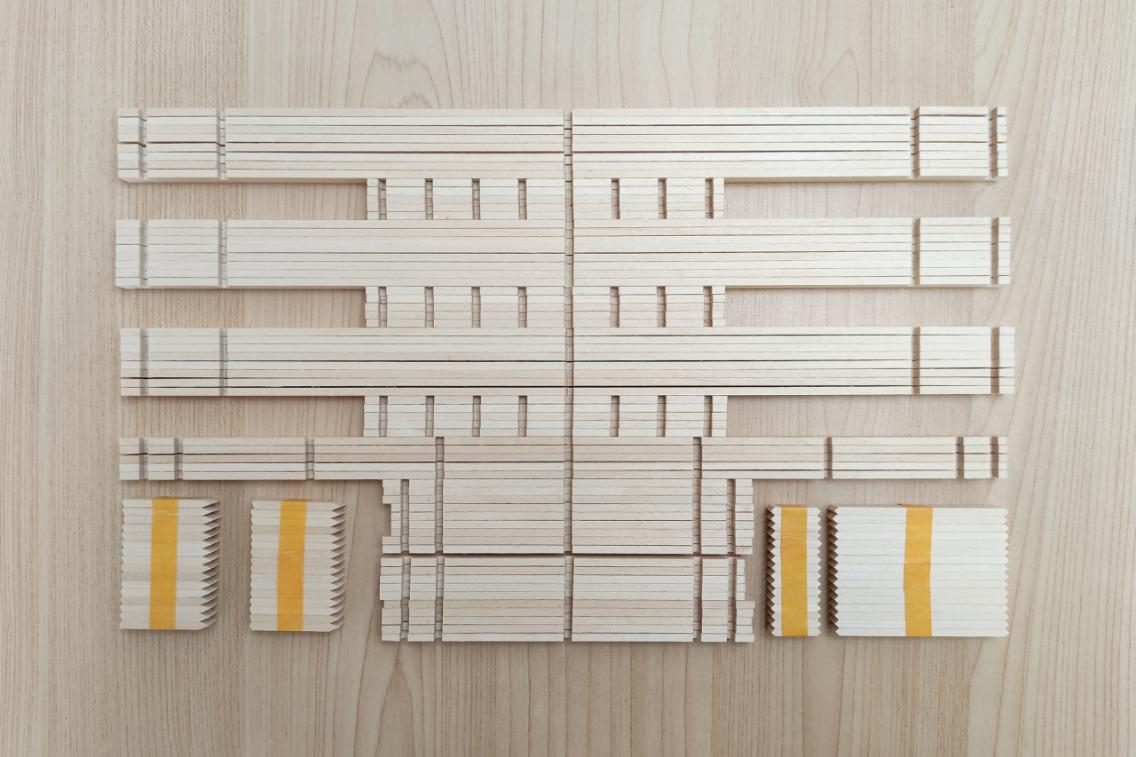

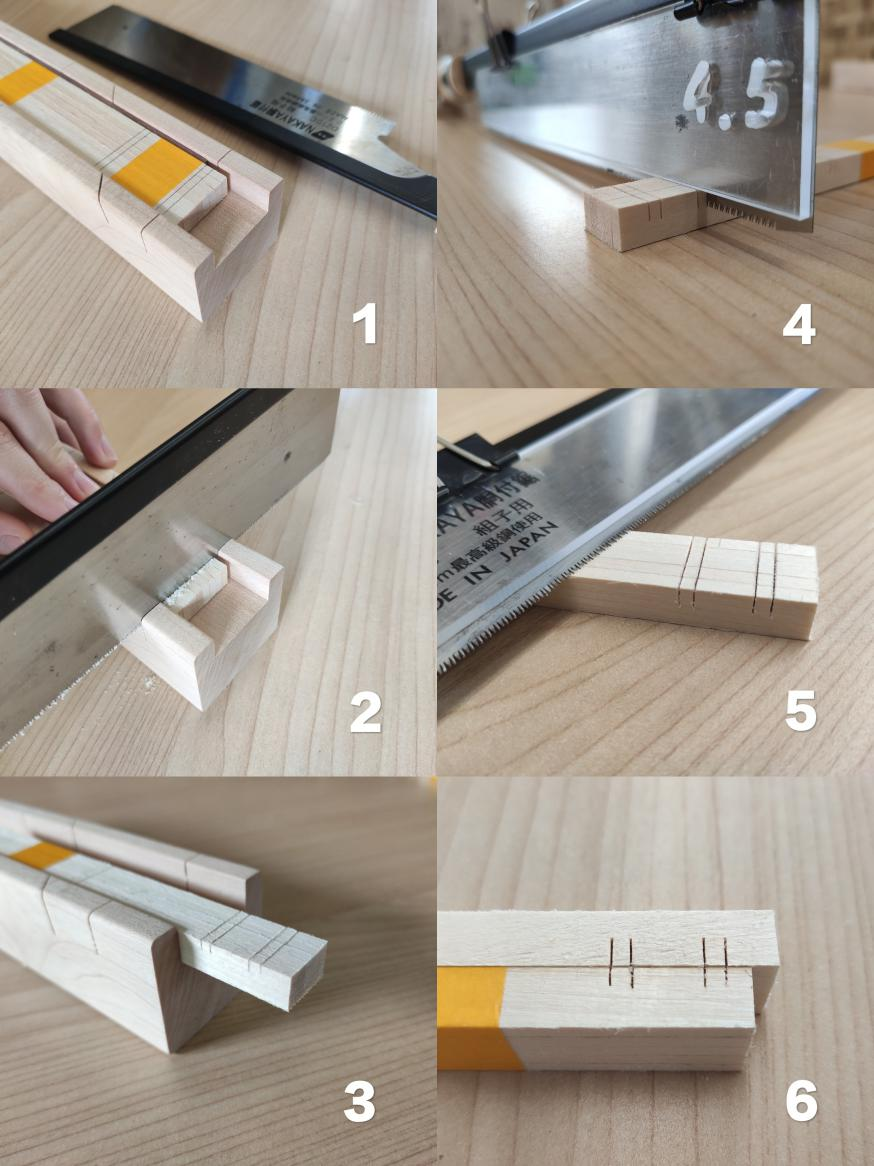

①划线完成后，将木条锯出4.5ｍｍ深的槽（如图所示），可先在切割台上浅锯一刀取直后再用限位片。

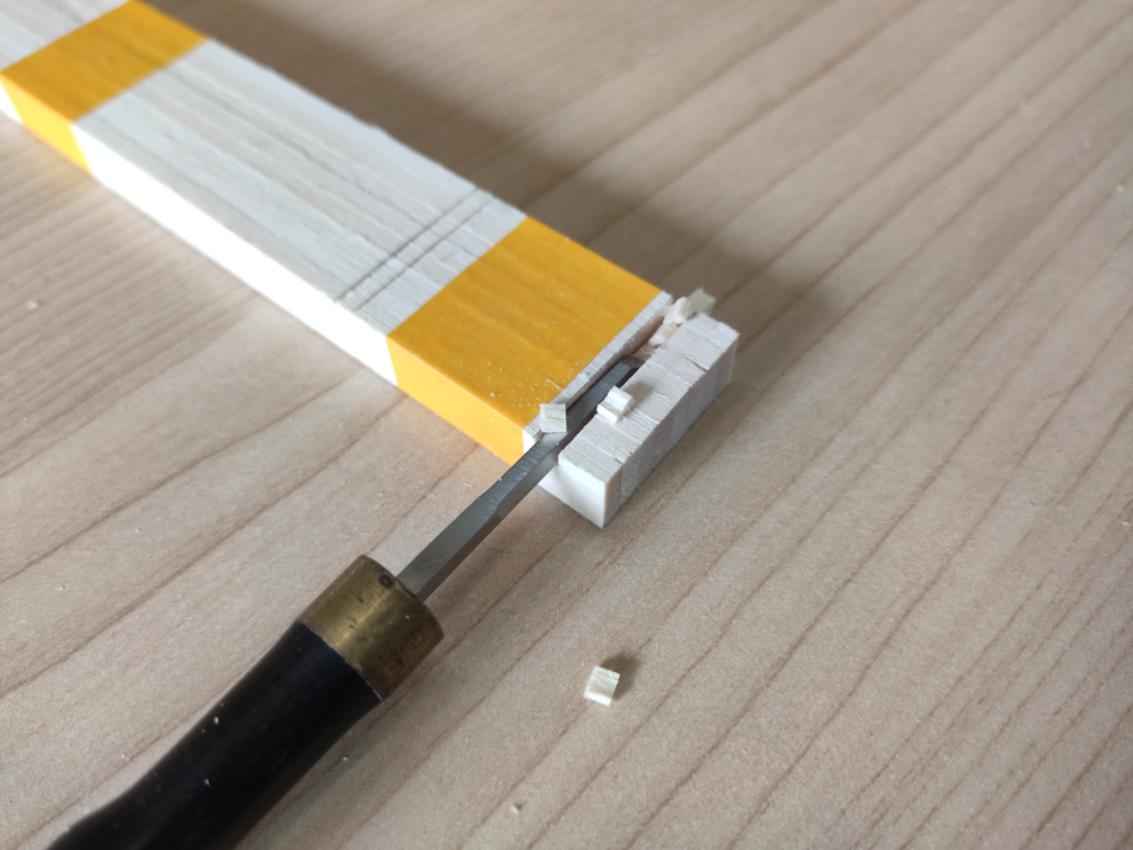

②用2.5ｍｍ铲刀剔除（如图）。

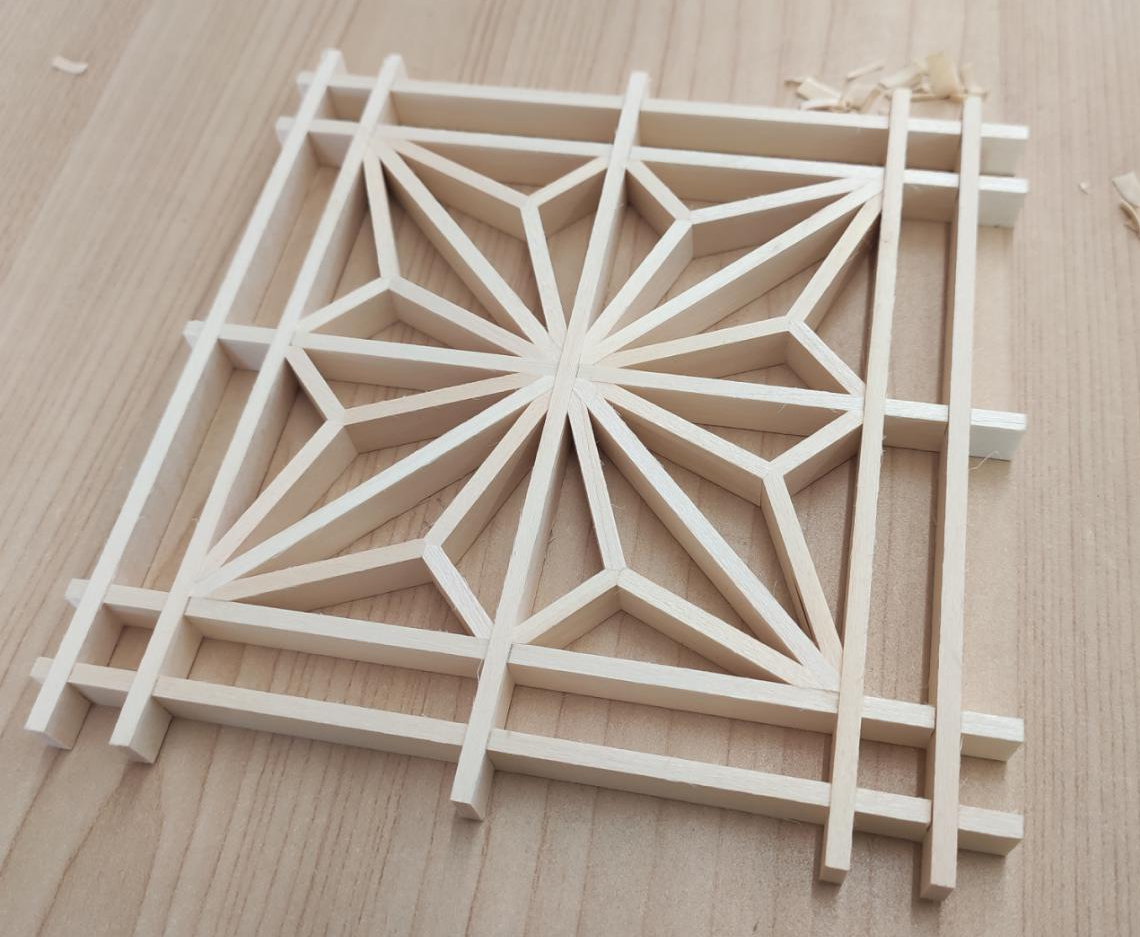

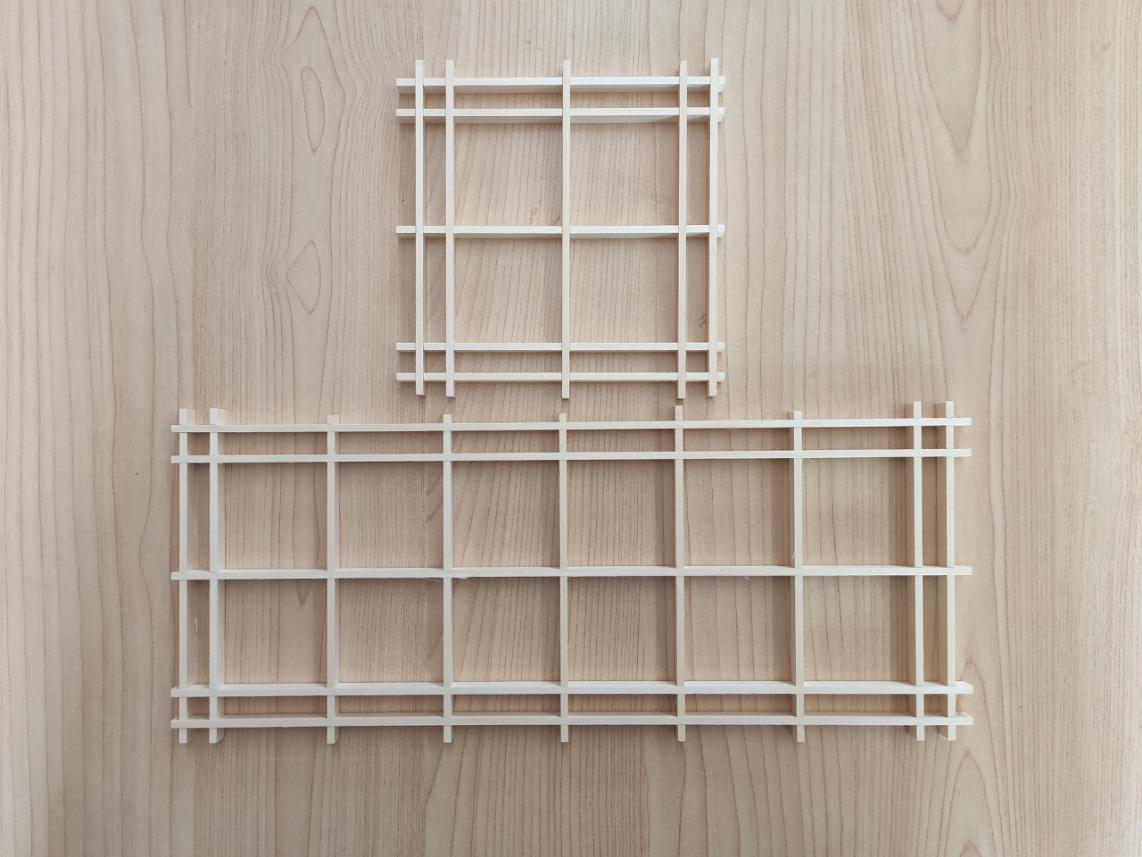

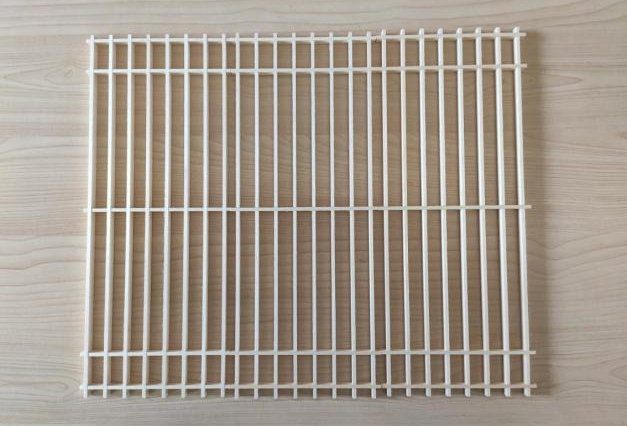

3、试装组子框架

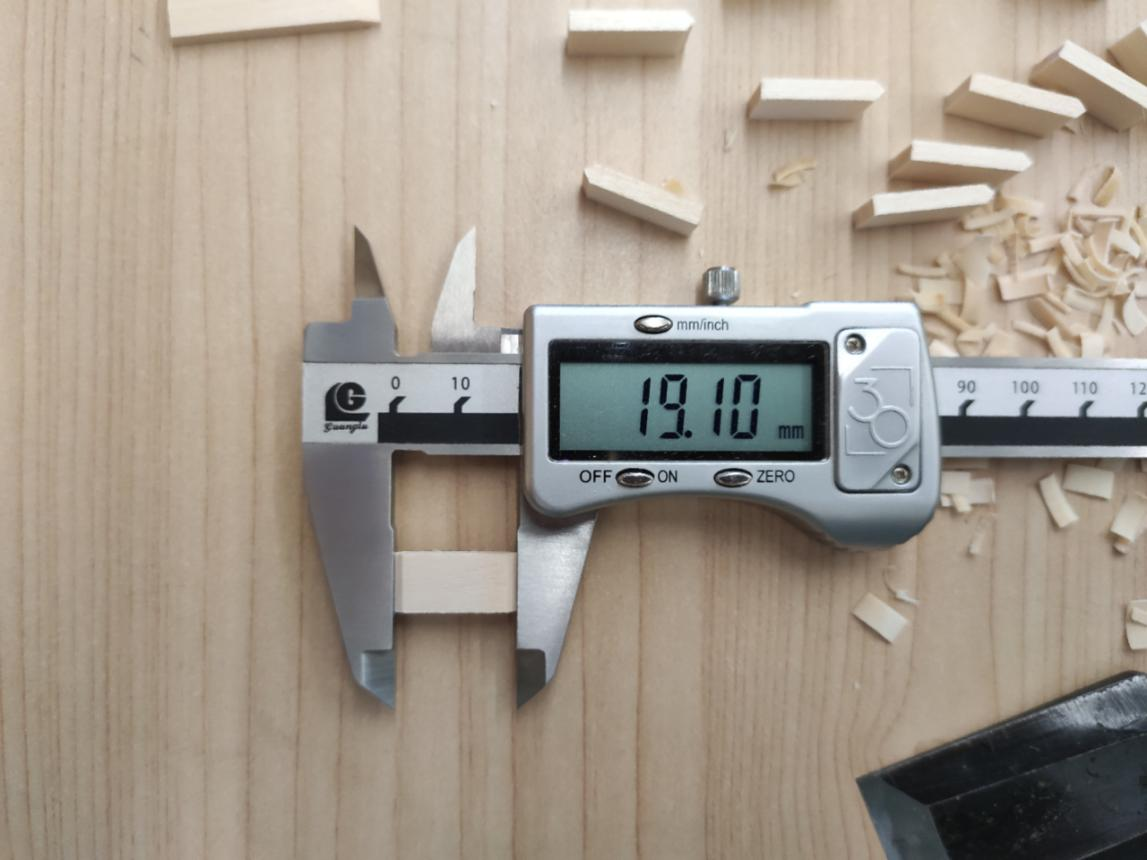

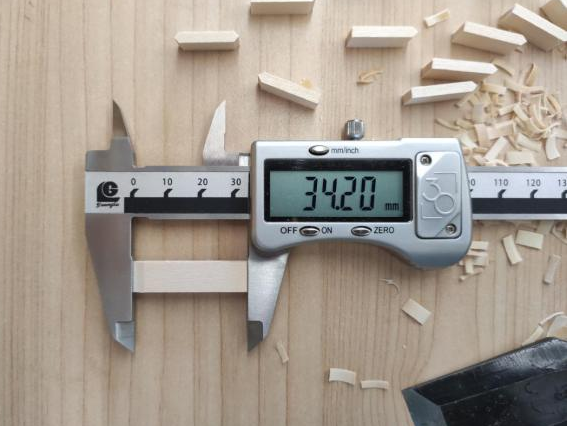

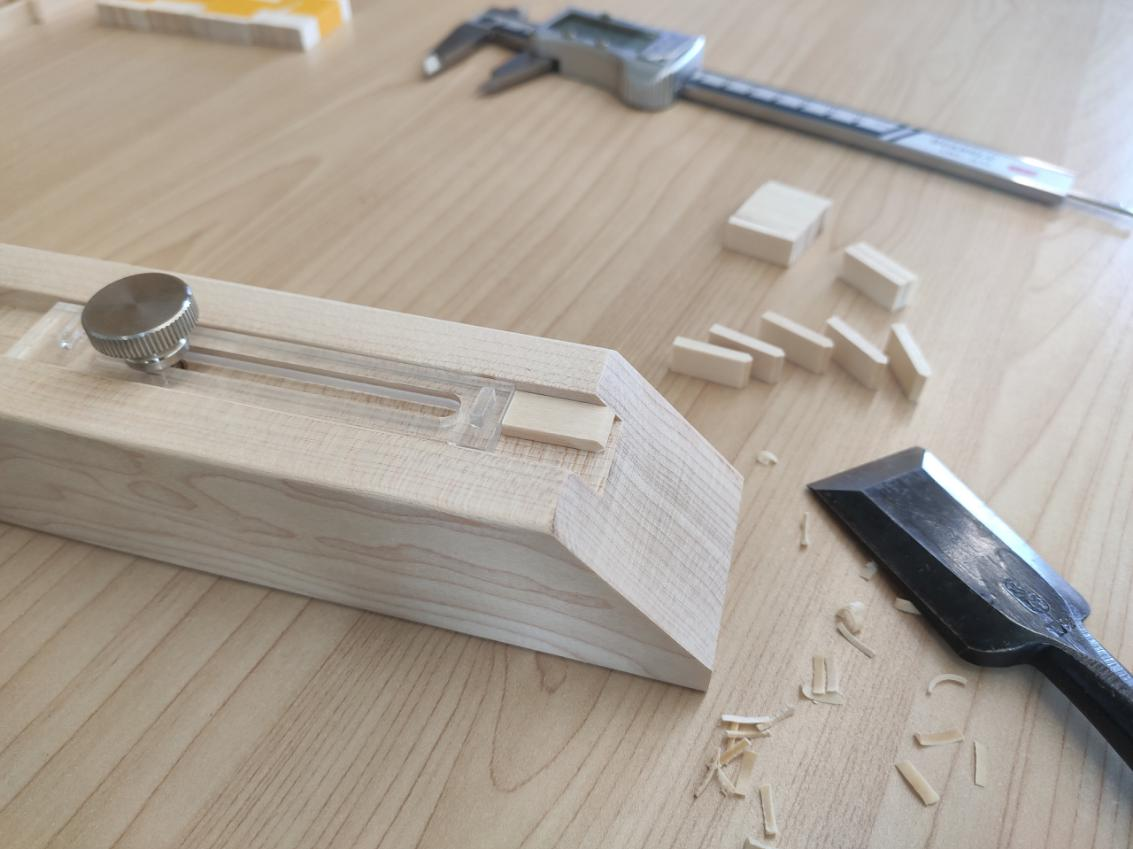

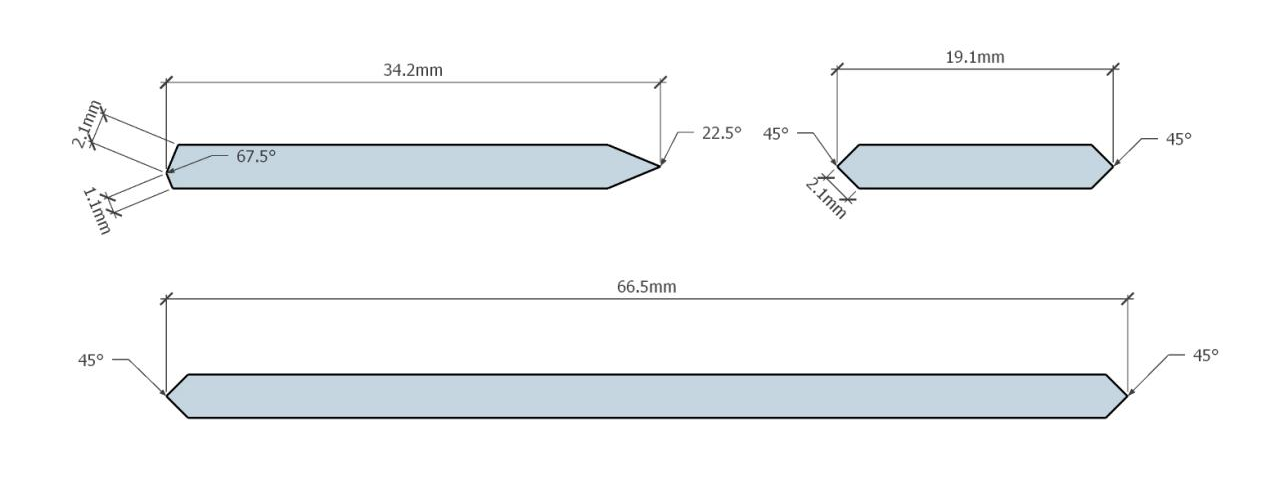

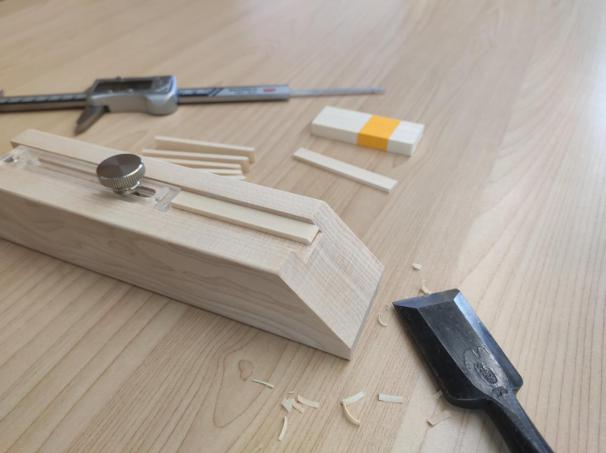

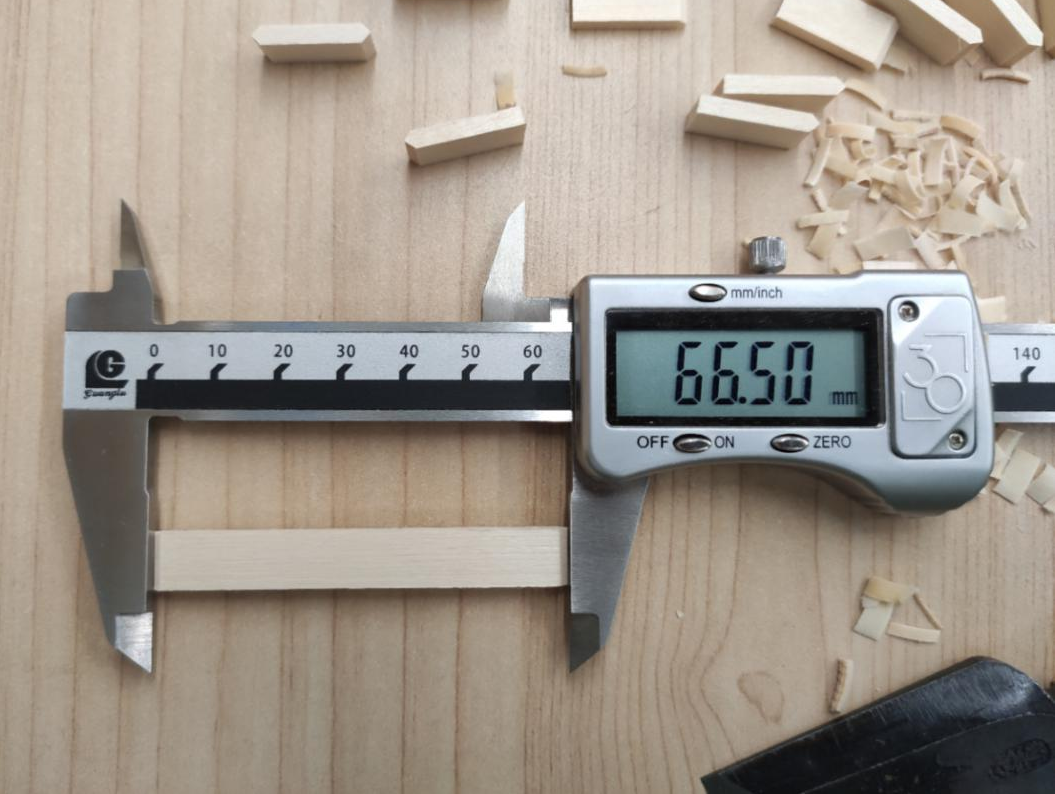

4、拼花制作（工具：45、22.5、67.5度铲台、25ｍｍ铲刀、游标卡尺）

①将19.1、66.5ｍｍ椴木条两端各铲成45度。

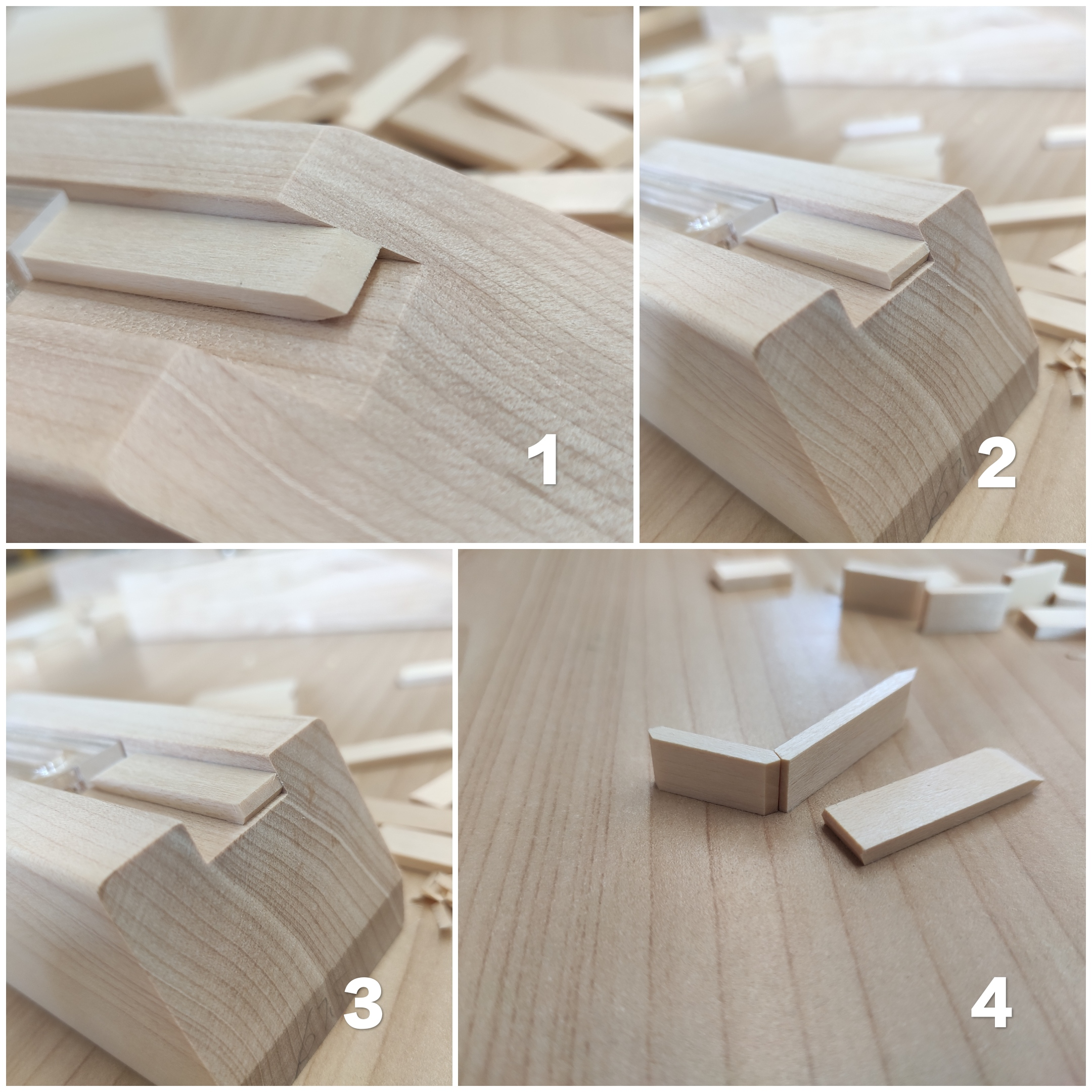

②将34.2ｍｍ椴木条一端统一先铲出22.5度，然后再铲67.5度，铲67.5度时先将其对半铲，然后再铲其一半的二分之一（如图）。

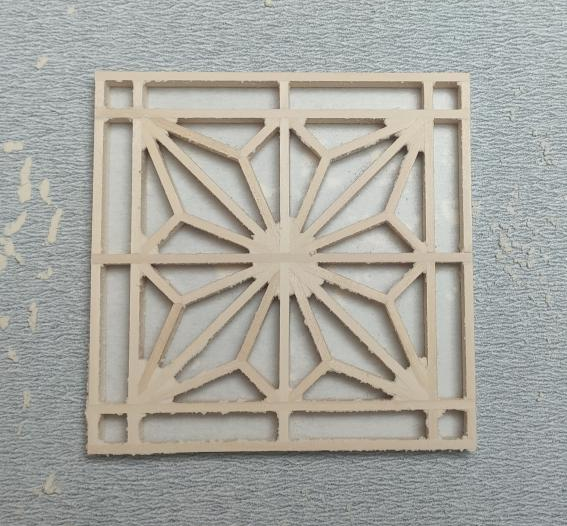

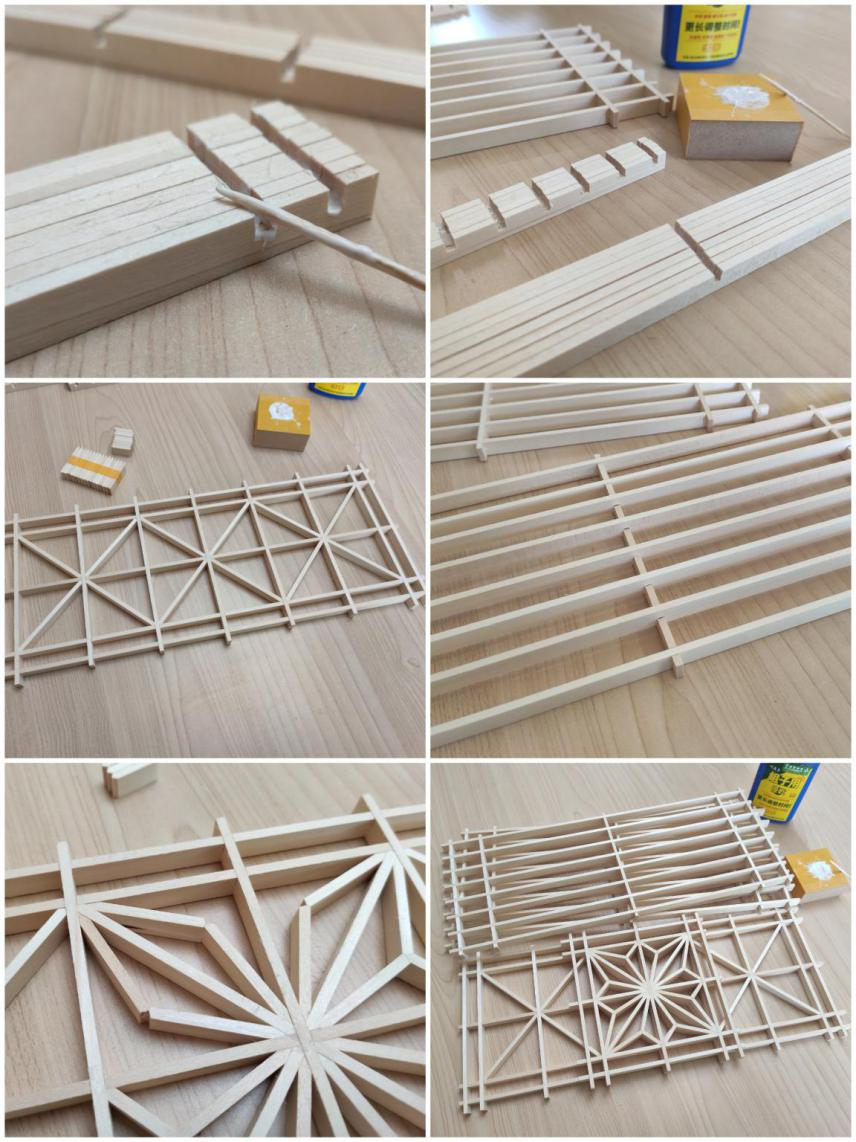

5、拼装组子

①试装无误后即可上胶固定。

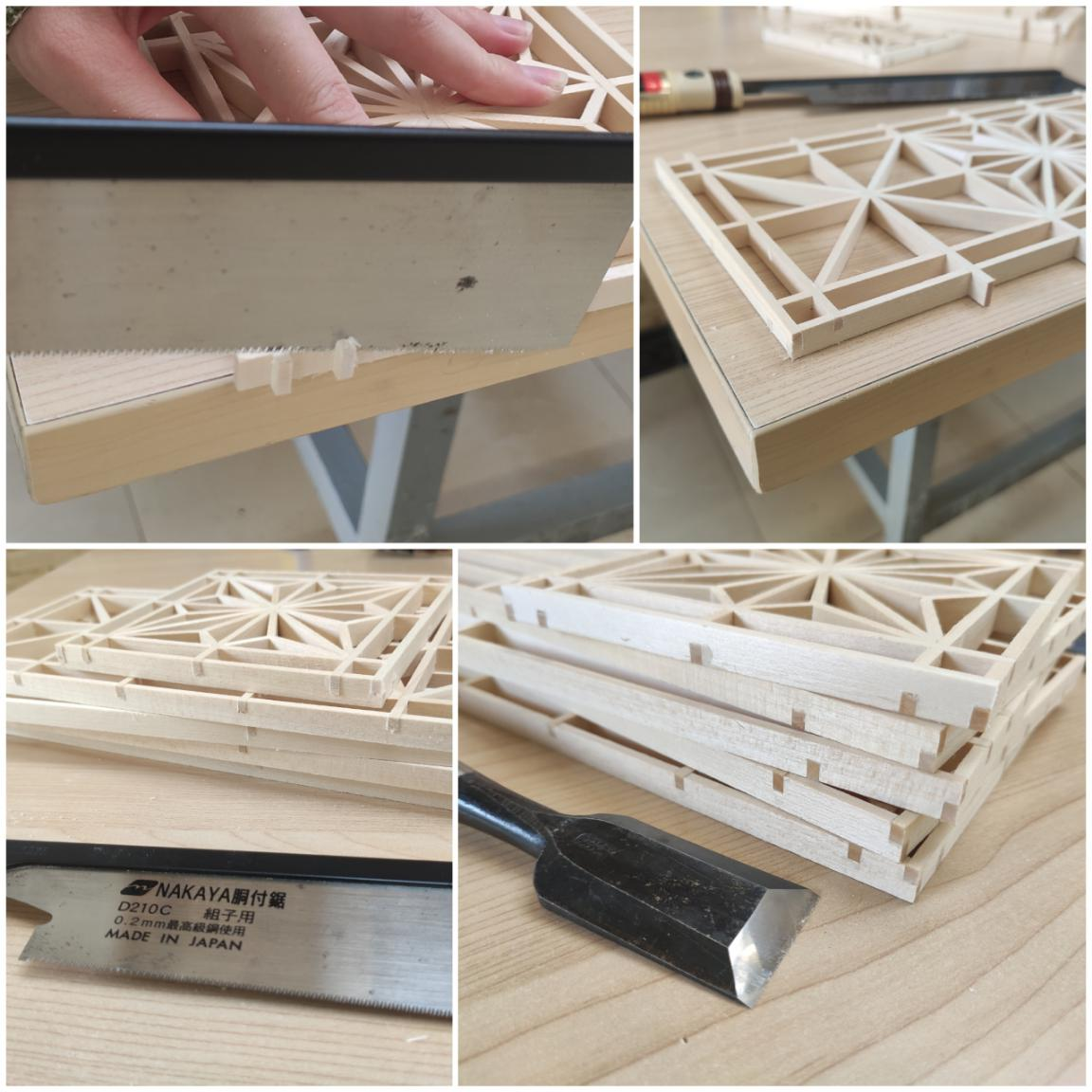

②待胶干透后，用锯锯掉组子多余的部分，再用铲刀修平即可。

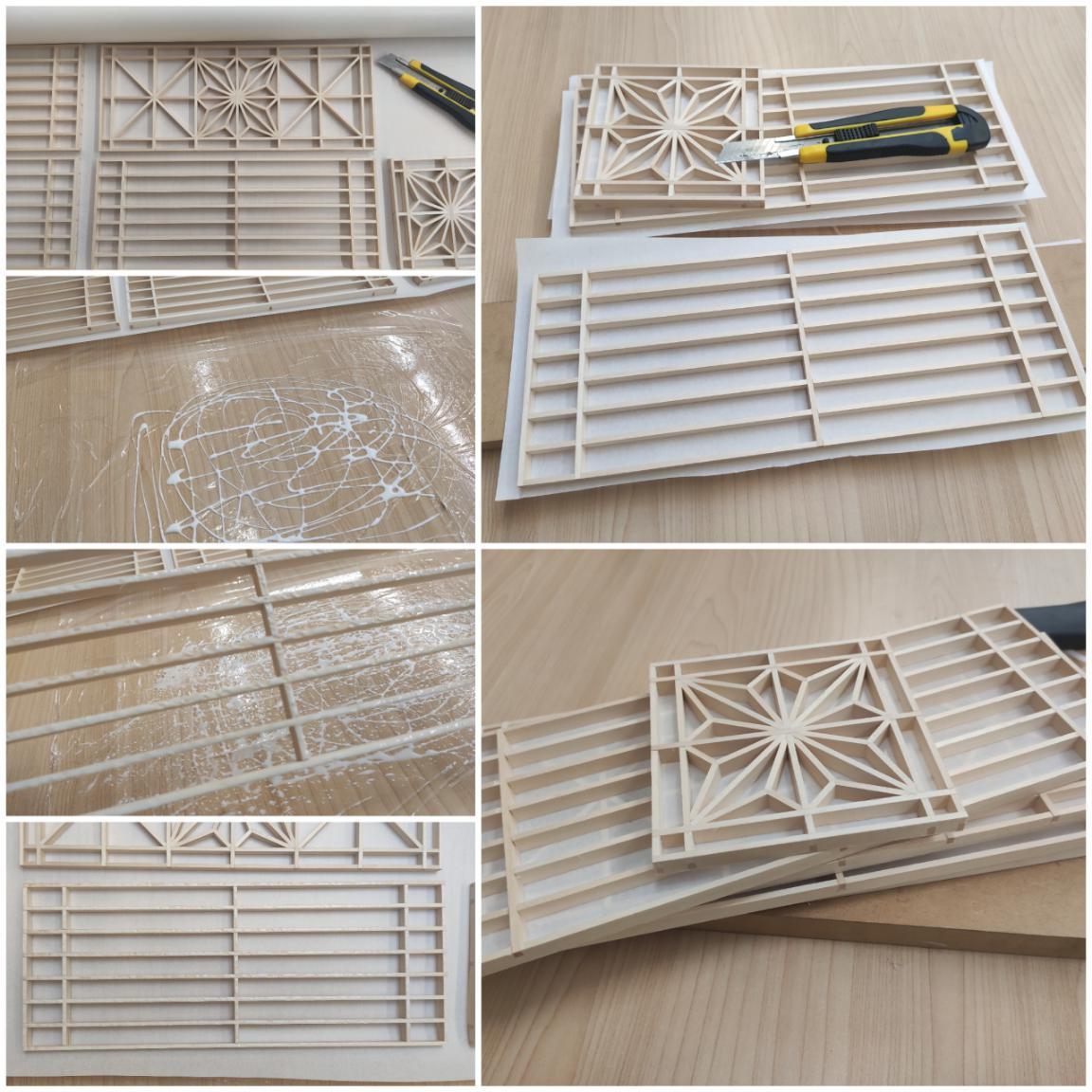

6、粘贴障子纸

7、打磨

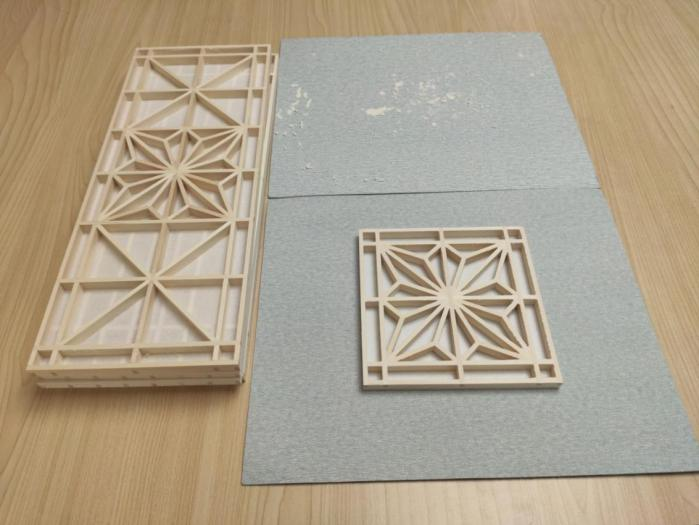

将砂纸放置平整的桌面，目数按240、600依次打磨。

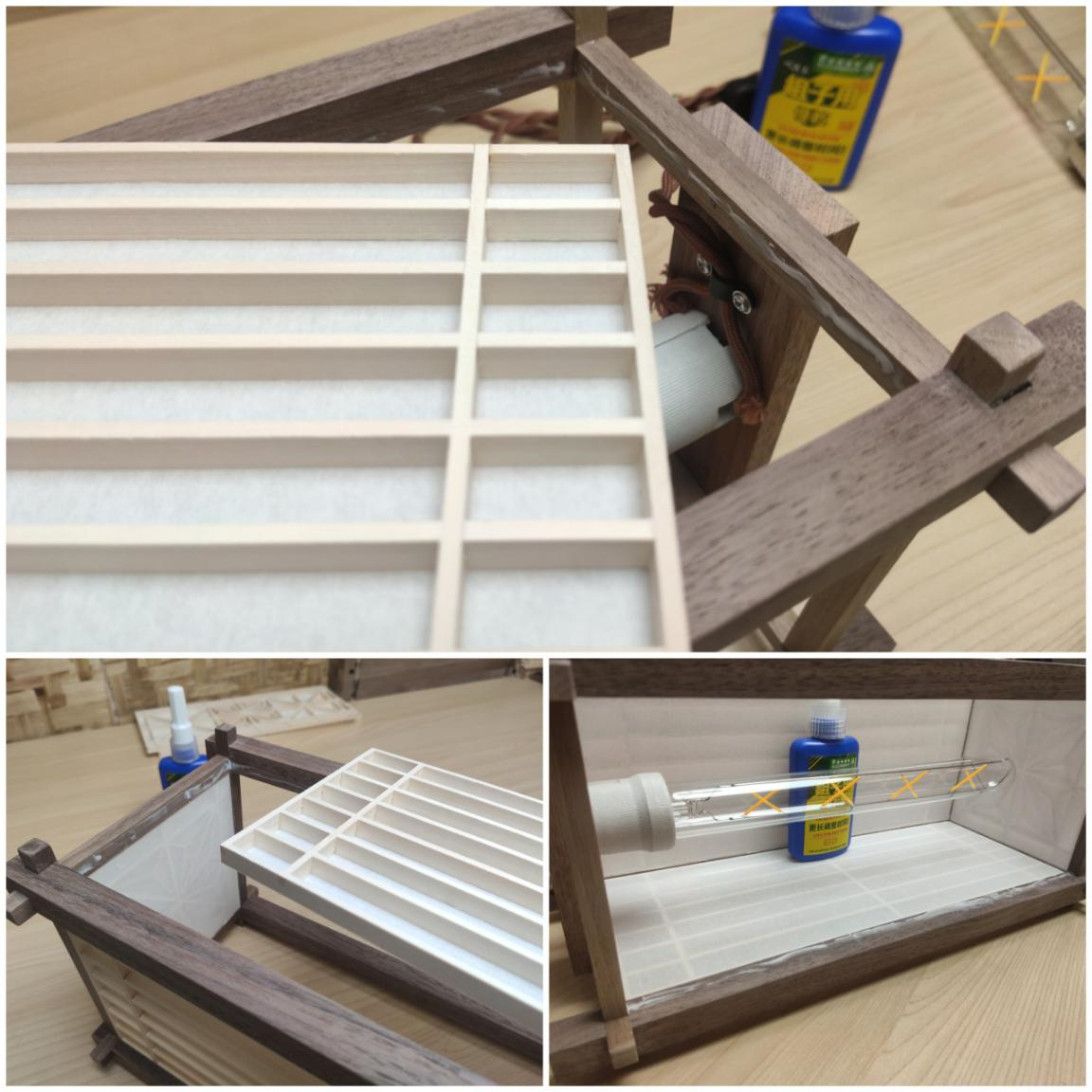

四、整体组装、上胶固定、打磨

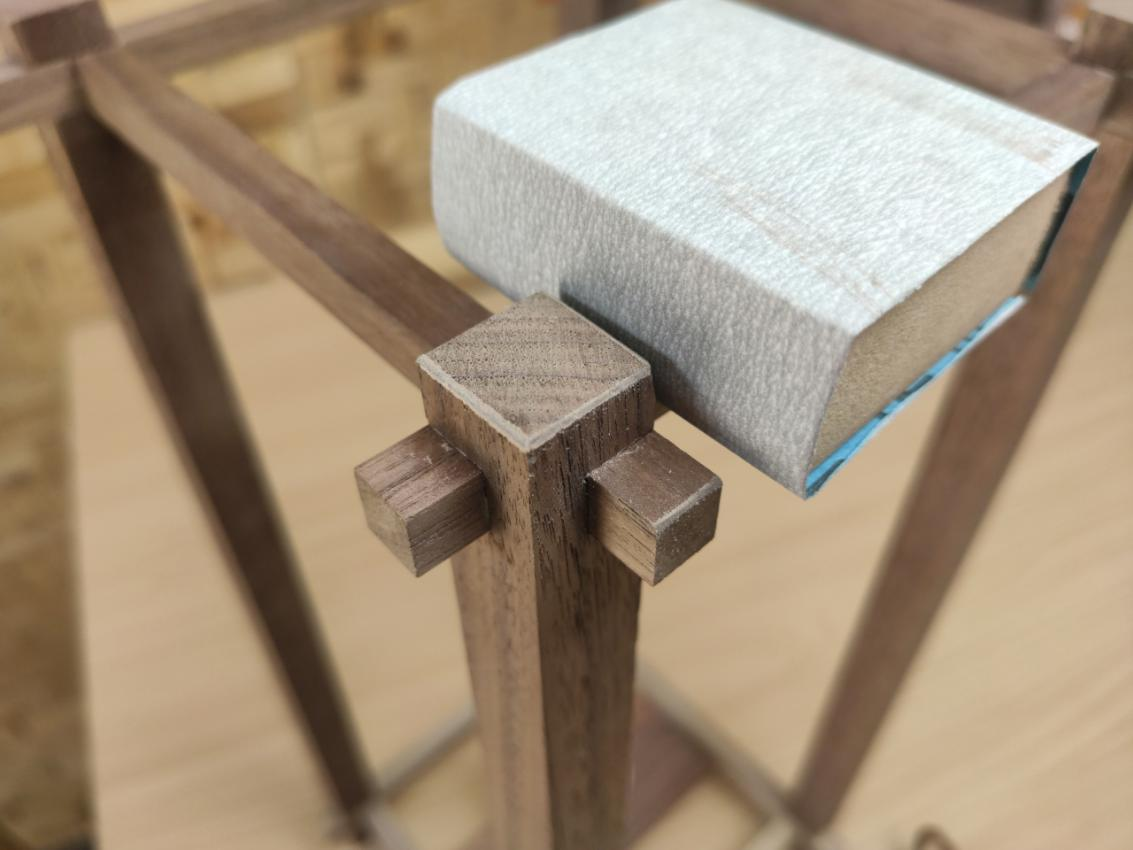

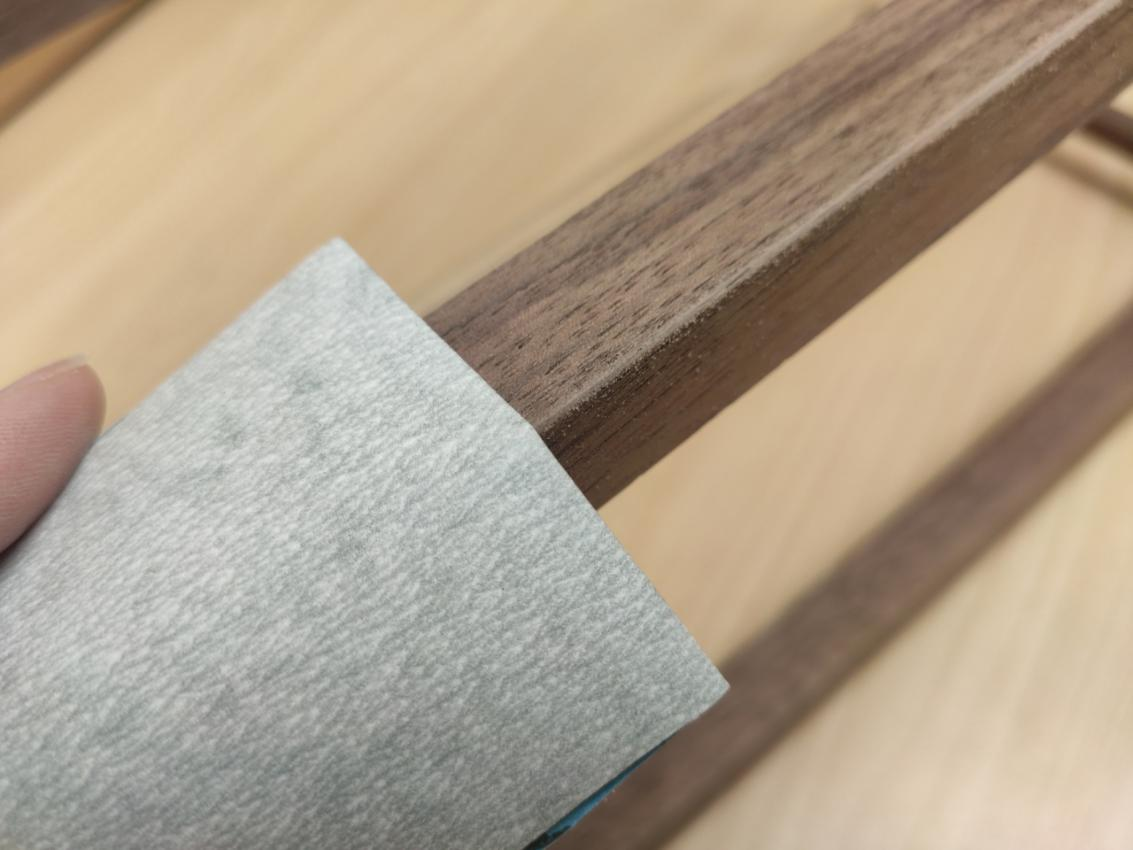

1、用600目将木方棱角稍稍打磨圆滑。

2、在黑胡桃框架内侧涂抹胶水，将组子部分嵌入固定。

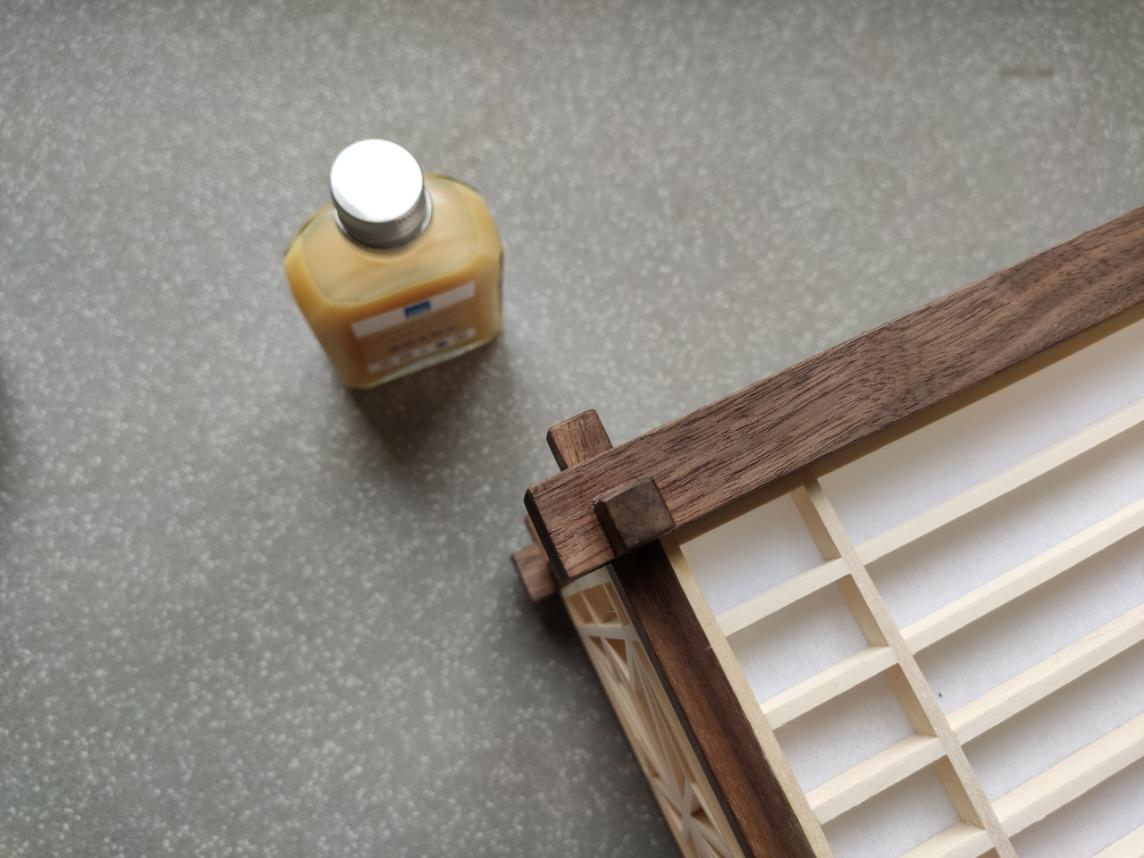

五、上蜡

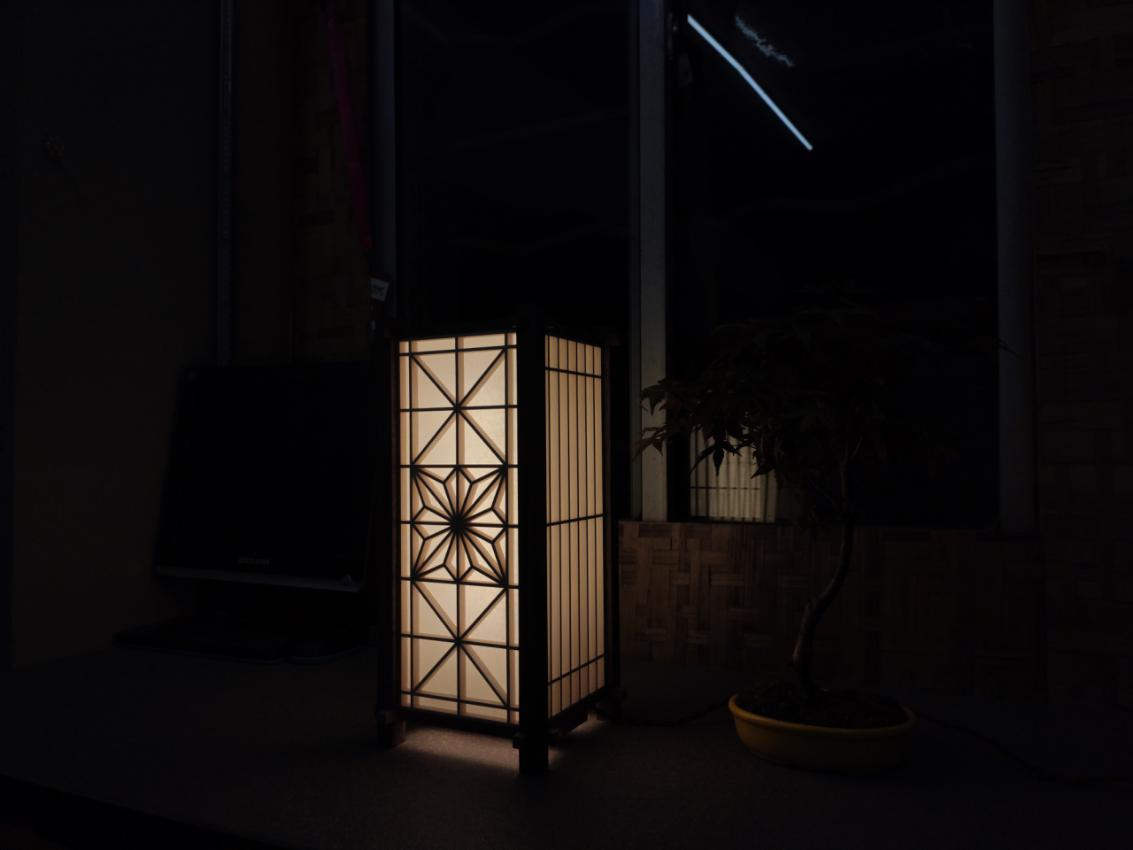

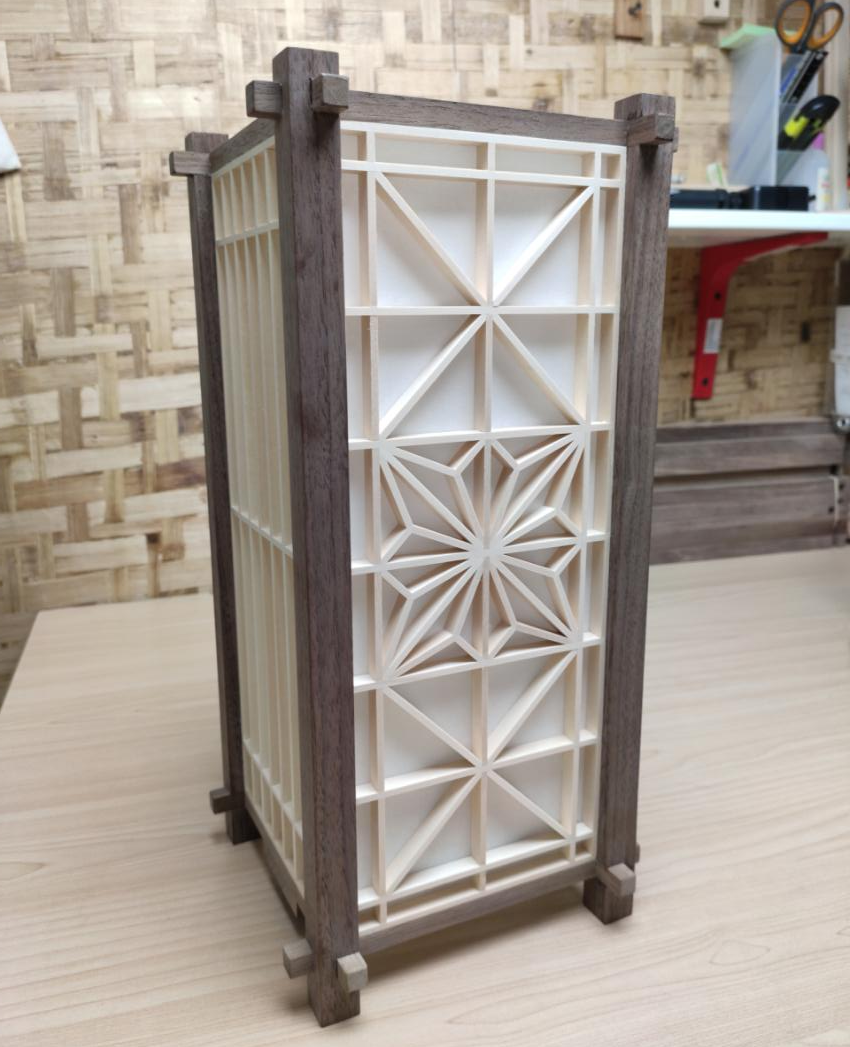

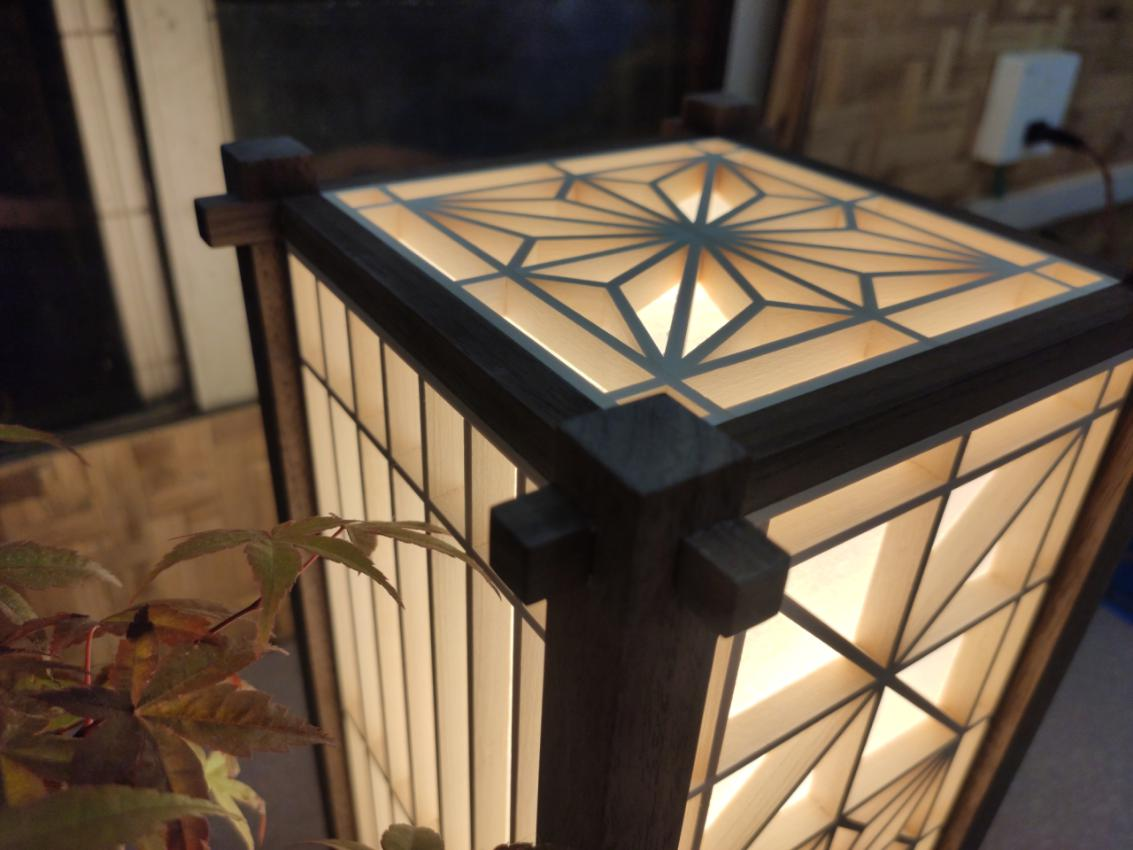

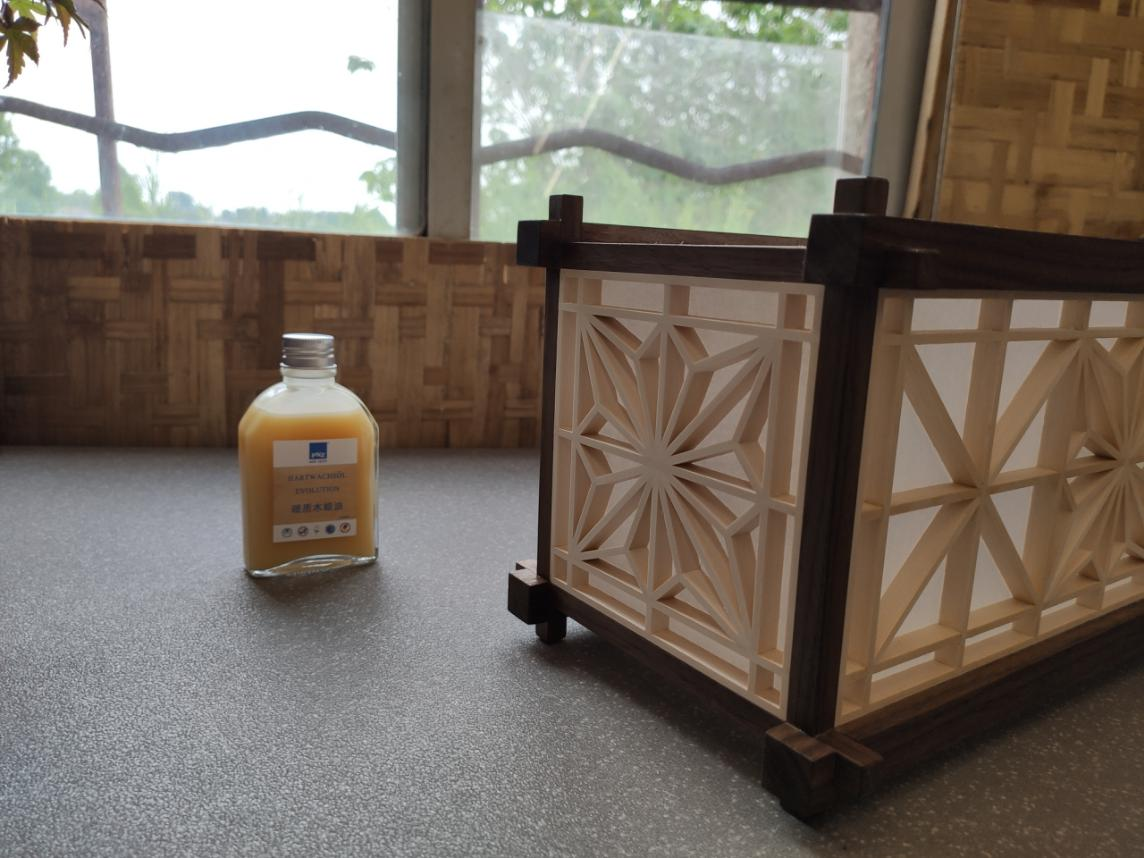

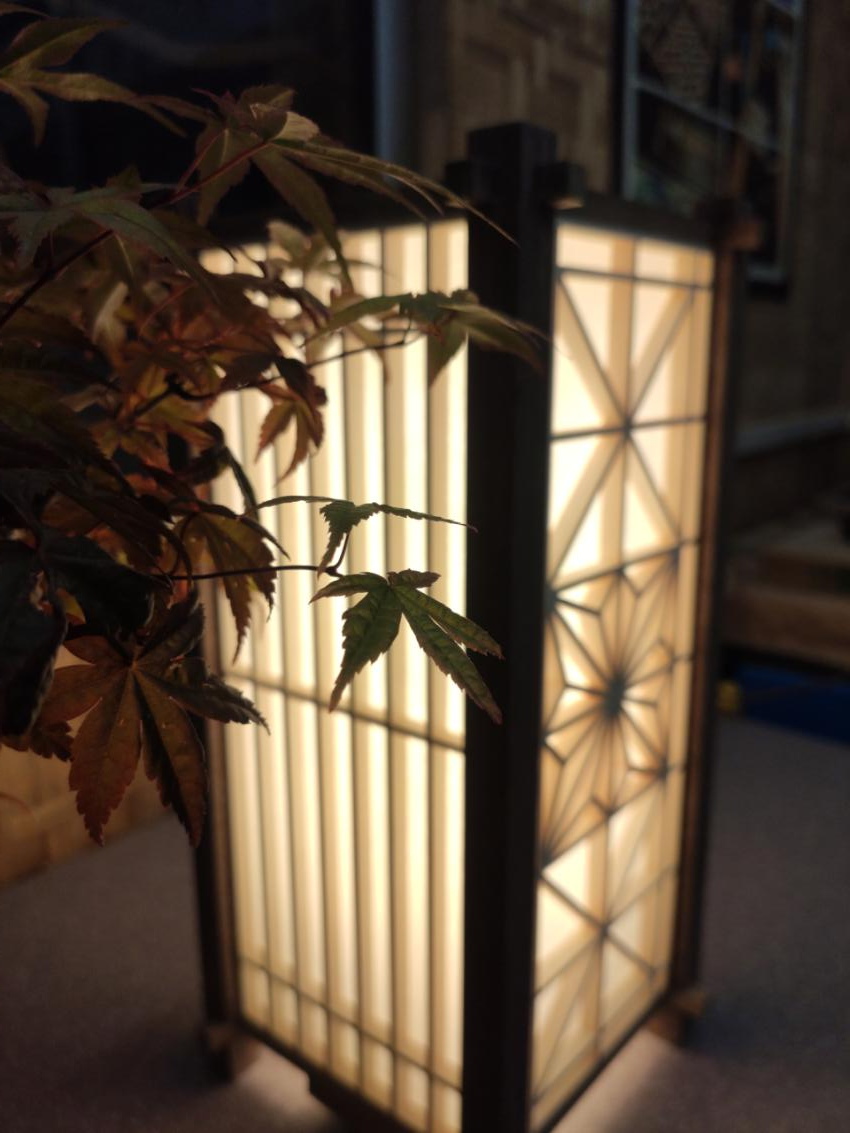

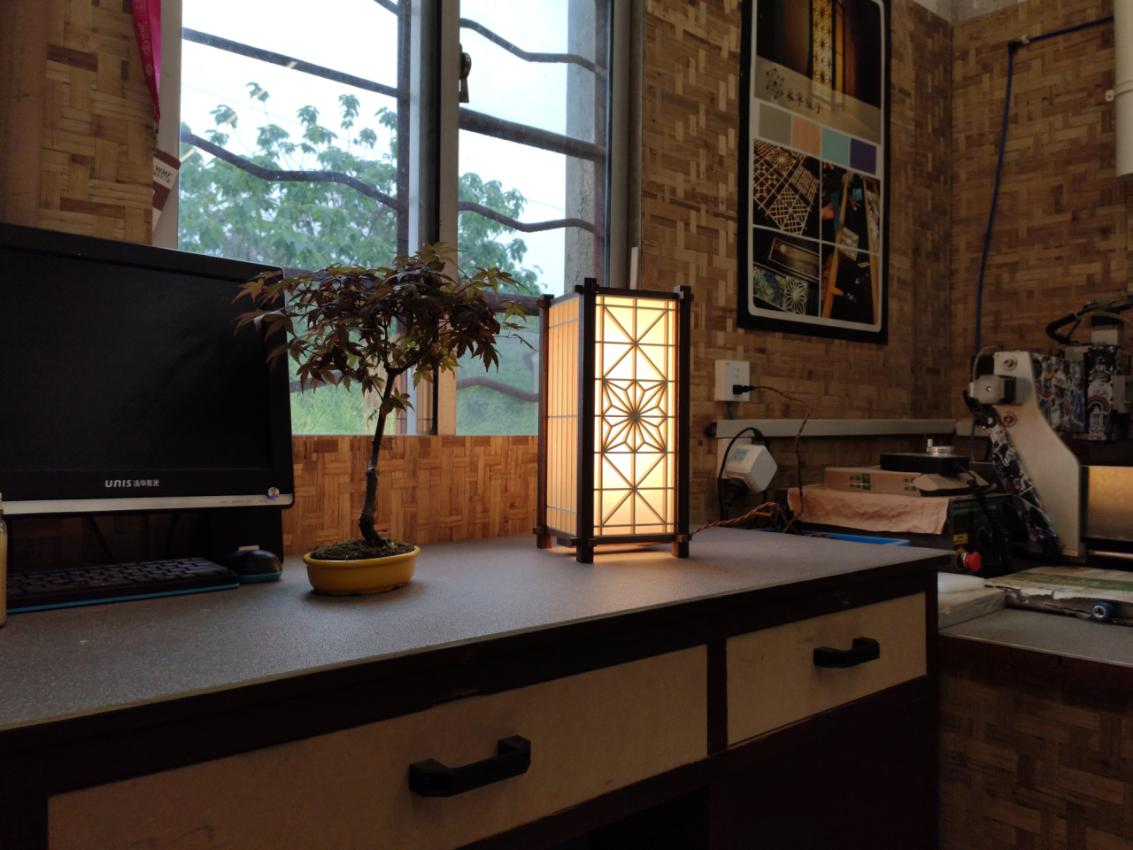

六、通电测试、完成

教程创作日期：2021/5/3
